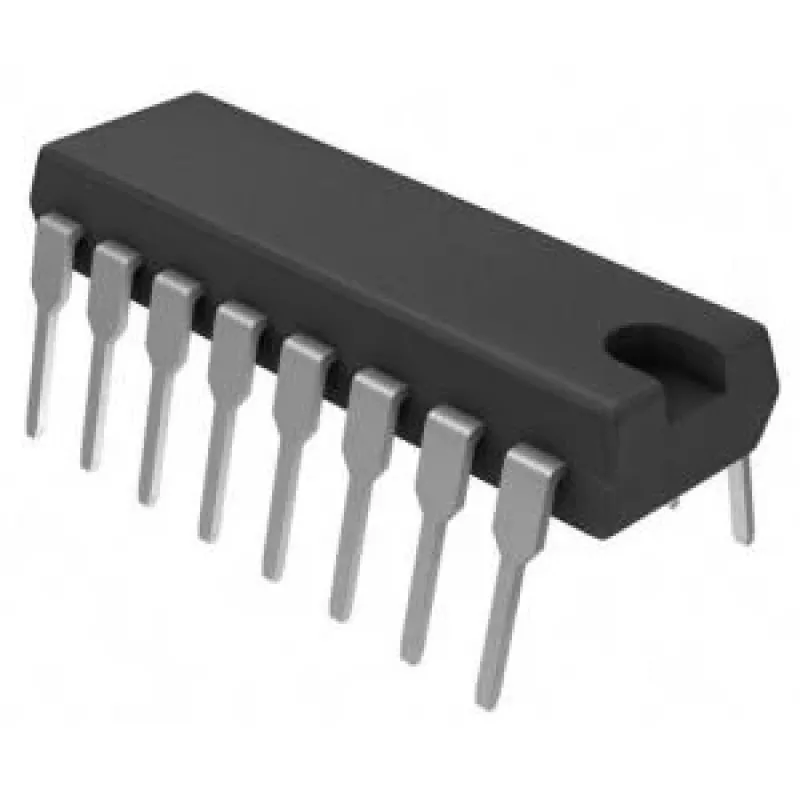

Multiplexer-IC Texas Instruments MPC508AP PDIP-16

Der Texas Instruments MPC508AP ist ein integrierter Multiplexer-Schnittstellenbaustein im PDIP-16-Gehäuse. Dieser DIP-16-Multiplexer wurde für die Weiterleitung und Auswahl von Signalen in elektronischen Systemen entwickelt und eignet sich für das Prototyping auf Through-Hole-Platinen sowie als Ersatzteil in älteren Geräten. Das Bauteil unterstützt sowohl analoge als auch digitale Signalumschaltung, wenn ein kompaktes, branchenübliches Dual-In-Line-Gehäuse benötigt wird.

Vorteile

Der PDIP-16-Formfaktor vereinfacht den Aufbau auf Breadboards und Lochrasterplatinen und ermöglicht manuelles Löten sowie Sockelung für einen schnellen Austausch. Der integrierte Multiplexer reduziert den Bedarf an diskreten Schaltkomponenten, spart Platz auf der Platine und vereinfacht das Schaltungsdesign. Die Kompatibilität mit üblichen Logikpegeln macht den Baustein vielseitig für eine Reihe von Steuerungs- und Prüfanwendungen.

Wichtige Spezifikationen

• GehäVerwendung: PDIP-16 (Through-Hole-Dual-In-Line-Gehäuse)
• Funktion: Multiplexer-Schnittstelle für Signalweiterleitung und Kanalauswahl
• Signaltyp: geeignet für analoge und digitale Signale
• Anzahl der Pins: 16 Pins für Eingangs-/Ausgangs- und Steueranschlüsse
• Montageart: Through-Hole für Breadboard- und Lochrasterplatine-Kompatibilität

Anwendung

Integrieren Sie den PDIP-16-Multiplexer in Ihre Schaltung, indem Sie ihn in eine kompatible Fassung stecken oder unter Beachtung der standardmäßigen Pinbelegung auf eine Through-Hole-Platine löten. Verbinden Sie die Steuerleitungen mit den Auswahleingängen und führen Sie Quell- und Zielsignale gemäß Ihrem Schaltplan an die Eingangs-/Ausgangspins des Multiplexers. Stellen Sie sicher, dass die Versorgungsspannungen und Signalreferenzpegel den geforderten Betriebsbedingungen des Bausteins entsprechen, und beachten Sie gegebenenfalls die richtige Einschaltreihenfolge.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb eine geeignete Fassung, wenn Sie häufigen Austausch oder häufige Neukonfiguration erwarten. Überprüfen Sie die Signalspannungsbereiche und setzen Sie Entkopplungskondensatoren an den Versorgungspins ein, um Störungen zu minimieren. Beim Austausch von Bauteilen in älteren Geräten überprüfen Sie die Pinkompatibilität und stellen Sie sicher, ob Pull-Up- oder Pull-Down-Widerstände an den Steuerleitungen erforderlich sind.
