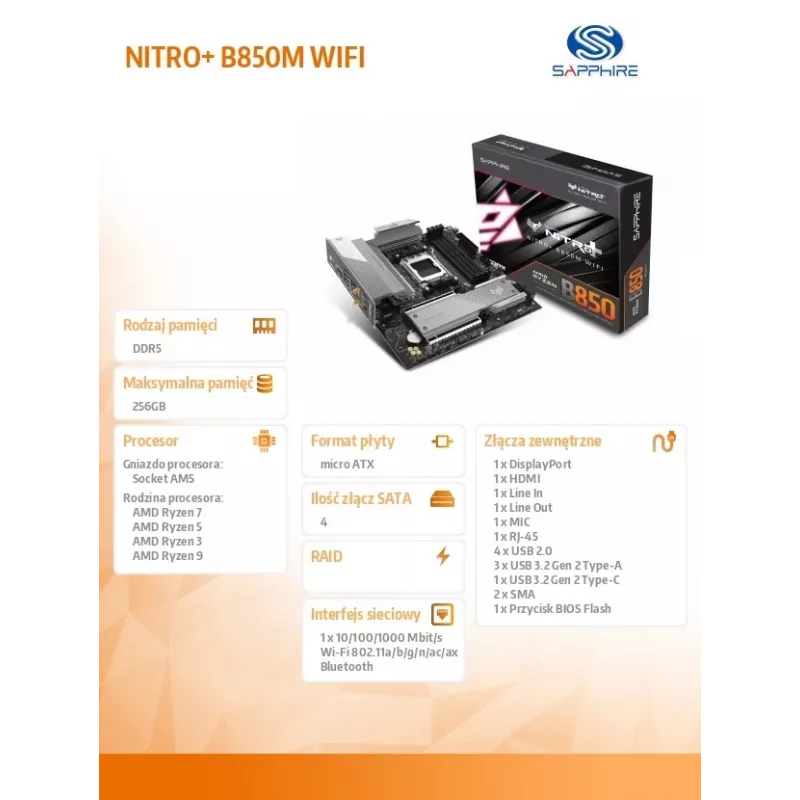

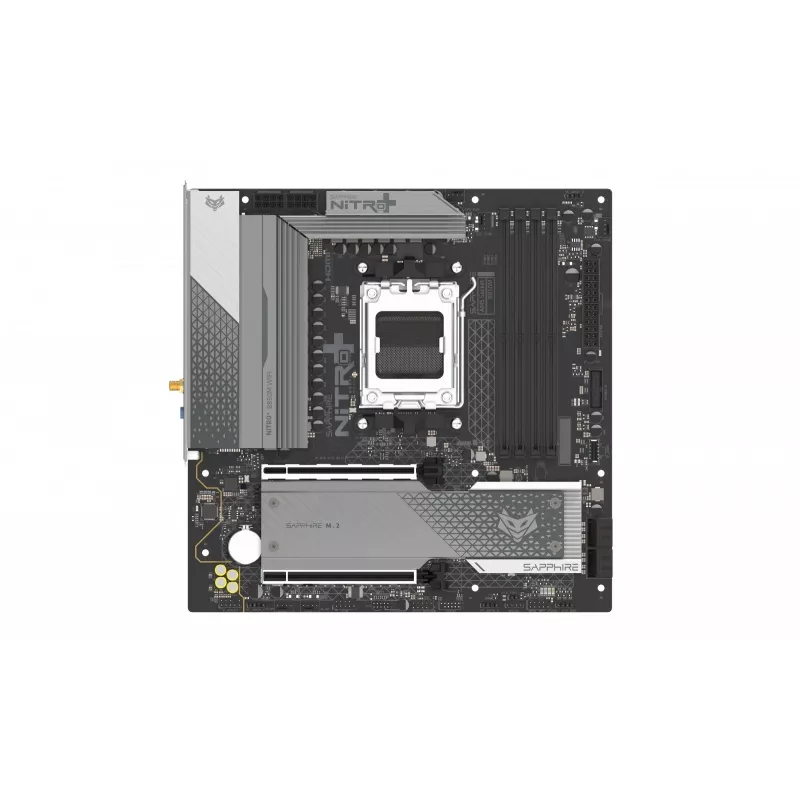

Motherboard Sapphire NITRO+ B850M WIFI — AMD B850, Sockel AM5, micro ATX, DDR5, 4x DIMM, Wi‑Fi 6, 2,5Gb LAN, 2x M.2

Das SAPPHIRE micro ATX B850-Mainboard unterstützt AMD-AM5-Sockel-CPUs, einschließlich der AMD Ryzen 7000-, 8000- und 9000-Serien. Es ist für kompakte Systeme konzipiert, die moderne Konnektivität und Speicherleistung erfordern, und bietet DDR5-Unterstützung mit bis zu 192 GB über vier DIMM-Steckplätze, PCIe 5.0 für Grafik und M.2-Speicher, integriertes 2,5-Gigabit-Ethernet sowie Wi‑Fi 6 und Bluetooth 5.3 für drahtlose Vernetzung.

Vorteile

Dieses Mainboard bietet ein robustes Stromversorgungssystem mit einem 12+2+1-Phasen-VRM-Design und 55A pro Phase zur Unterstützung leistungsstarker AM5-CPUs. Eine fortschrittliche Kühlung ist für VRM, M.2-Steckplätze und PCH integriert, um die Stabilität unter Last zu gewährleisten. Dual-Channel-DDR5-Speicher wird mit Übertaktung bis zu 8000 MHz unterstützt, und die PCI-Express-5.0-x16-Fähigkeit gewährleistet Kompatibilität mit den neuesten GPUs. Integrierte Funktionen wie Debug-LED, Clear-CMOS-Jumper und Unterstützung für mehrere Speicherschnittstellen erhöhen die Wartbarkeit und das Aufrüstpotenzial.

Wichtige Spezifikationen

• CPU-Sockel: AMD AM5 – unterstützt AMD Ryzen 7000 / 8000 / 9000 Serie
• Formfaktor: micro ATX (mATX)
• Chipsatz: AMD B850
• Stromversorgungsdesign: 12+2+1 Phasen CPU-Strom, 55A pro Phase
• Speicher: DDR5, 4 DIMM-Steckplätze, Dual-Channel, maximal 192 GB, OC bis 8000 MHz
• PCIe: PCI Express 5.0 x16 Steckplatz
• Speicher: PCIe 5.0 und 4.0 M.2-Unterstützung, SATA III, bis zu 6 Speicherlaufwerke unterstützt
• Audio: Realtek ALC897, 5.1 Kanäle
• Netzwerk: 2,5 Gigabit Ethernet; Wi‑Fi 6 (802.11ax); Bluetooth 5.3
• Extras: Debug-LED, Clear-CMOS-Jumper

Verwendung

Installieren Sie das Mainboard in ein kompatibles micro-ATX-Gehäuse und montieren Sie eine AMD-AM5-CPU gemäß den CPU-Installationsanweisungen. Bestücken Sie DDR5-Speichermodule in passenden DIMM-Steckplätzen für den Dual-Channel-Betrieb und schließen Sie Speichergeräte an die M.2-Steckplätze oder SATA-III-Anschlüsse an. Schließen Sie die Stromkabel vom Netzteil an die CPU- und Hauptstromanschlüsse an, verbinden Sie Frontpanel-Header und Peripheriegeräte und führen Sie dann die erste BIOS-Einrichtung mit dem SAPPHIRE Core BIOS durch. Verwenden Sie die Debug-LED und den Clear-CMOS-Jumper zur Fehlerbehebung und BIOS-Wiederherstellung, falls erforderlich.

Empfehlungen

Für optimale Systemstabilität kombinieren Sie das Mainboard mit einem hochwertigen Netzteil, das für die Leistungsaufnahme Ihrer CPU und GPU ausgelegt ist, installieren Sie eine ausreichende Gehäusebelüftung zur Kühlung der VRM- und M.2-Bereiche und verwenden Sie validierte DDR5-Speicherkits für die AM5-Plattform.
