Montageschiene B-Tech BT8390 Verlängerungsset Schwarz 12 mm Breite 8 mm Tiefe 180 mm Länge

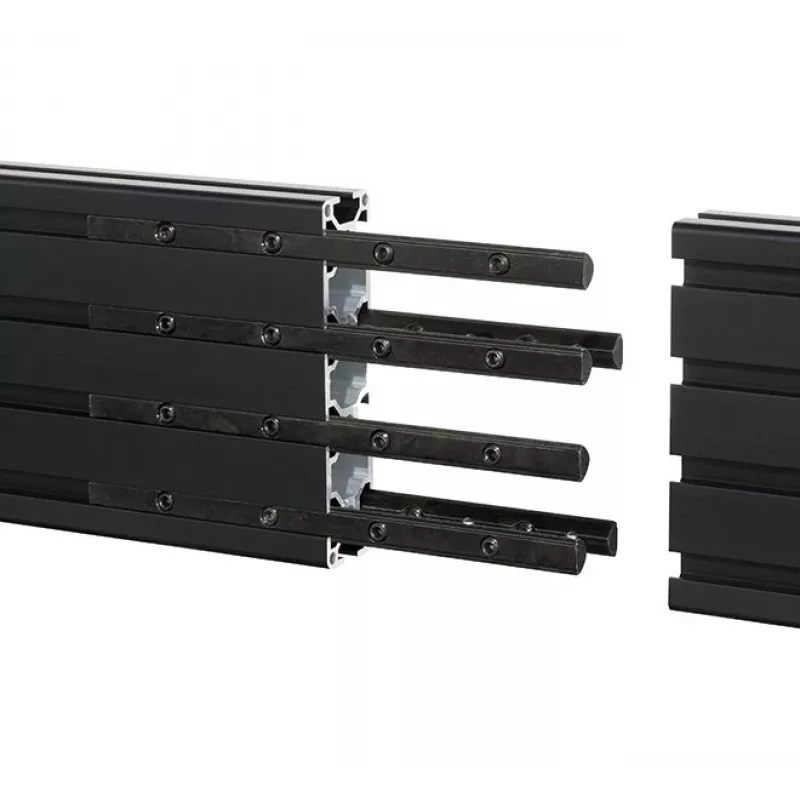

Das B-TECH SYSTEM X BT8390 Verlängerungsset (BT8390-EXT/B) enthält sechs Stahl-Verbindungsstücke, die dazu dienen, Montageschienen für wandmontierte Anwendungen auf die benötigte Länge zu verlängern. In Schwarz ausgeführt, wird jede Verbindungsstange in die seitlichen Kanäle der BT8390-Montageschiene eingesetzt und durch interne Madenschrauben gesichert; federgelagerte Kugeln auf der Unterseite ermöglichen eine genaue Ausrichtung und ein problemloses Einrasten bei der Montage. Das Set eignet sich zur Erstellung größerer durchgehender Schienen, die bei Menüboards, Videowänden und anderen Digital-Signage-Installationen verwendet werden.

Vorteile

Das Verlängerungsset bietet eine einfache Methode, BT8390-Schienen zu verlängern, ohne das bestehende System zu verändern, indem sechs zuverlässige Stahlstangen verwendet werden, die mit Madenschrauben zu einer sicheren Verbindung zusammengeklemmt werden. Federgelagerte Kugeln gewährleisten eine einfache Ausrichtung und einen festen Sitz der Stangen, während die schwarze Oberfläche zu den SYSTEM X-Komponenten für ein einheitliches Erscheinungsbild passt. Die kompakten Abmessungen (12 mm Breite, 8 mm Tiefe, 180 mm Länge pro Stange) machen das Set mit standardmäßigen BT8390-Schienen und Installationen kompatibel.

Geeignet für

• Verlängerung von BT8390-Montageschienen für große Menüboards
• Erstellung durchgehender Schienen für Videowände
• Verbinden von Schienen in Digital-Signage-Installationen
• Wandmontierte Montageschienenverlängerungen, bei denen eine schwarze Oberfläche erforderlich ist

Technische Daten

• Hersteller: B-TECH
• Modell / MPN: BT8390-EXT/B
• EAN: 5019318305917
• Material: Stahl-Verbindungsstücke
• Oberfläche: Schwarz
• Abmessungen der einzelnen Stange: 12 mm Breite, 8 mm Tiefe, 180 mm Länge
• Menge pro Packung: 6 Verbindungsstücke pro Set

Anwendung

Setzen Sie jede Verbindungsstange so in die seitlichen Kanäle der benachbarten BT8390-Montageschienen ein, dass die Stangen in die Kanalprofile eingreifen. Richten Sie die Stangen aus, bis die federgelagerten Kugeln die richtige Position gefunden haben, und ziehen Sie dann die internen Madenschrauben fest, um die Stangen zusammenzuklemmen und die Schienenverbindung zu sichern. Wiederholen Sie den Vorgang für weitere Verbindungen, bis die gewünschte Schienenlänge und -kontinuität erreicht ist.

Empfehlungen

Verwenden Sie das Set nur mit kompatiblen BT8390 SYSTEM X-Schienen und befolgen Sie die Installationsanleitung von B-TECH, um eine sichere Befestigung zu gewährleisten. Überprüfen Sie, ob die Madenschrauben mit dem entsprechenden Drehmoment angezogen sind und vergewissern Sie sich der Ausrichtung, bevor Sie die Wandinstallation abschließen. Planen Sie bei großen oder lasttragenden Beschilderungen die Stützpunkte und ziehen Sie eine professionelle Installation in Betracht.
