Montageplatte für Elektrobox-Zubehör EFB Elektronik 46020N.20 — 170×30×40 mm

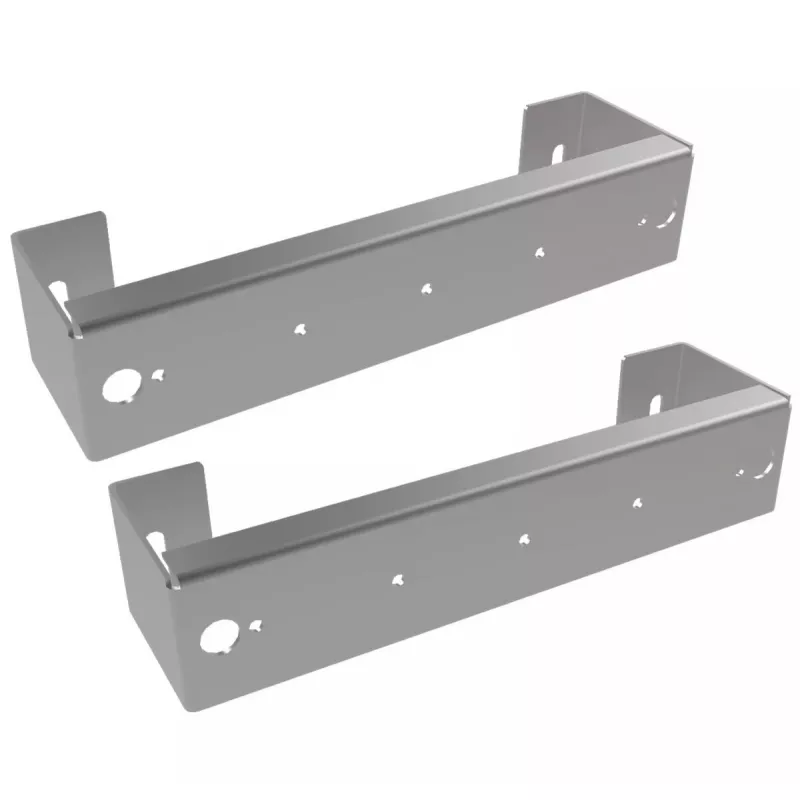

Die Montageplatte EFB Elektronik 46020N.20 ist ein Zubehör für Elektroboxen, das zur Befestigung von LSA-Montagehalterungen und anderen kleinen Komponenten in Verteilerschränken dient. Die Platte misst 170×30×40 mm und bietet eine flache, stabile Oberfläche zur Befestigung von LSA-Leisten (1/20, 20 Paare) und ähnlichen Anschlussblöcken. Wird mit Kabeleinführungsschutz und einem Satz Schrauben zur Montage geliefert; die verfügbaren Packungsgrößen entsprechen der Anzahl der Paare, die die montierten Halterungen aufnehmen können (VKA2 = 100 Paare, VKA4 = 200 Paare, VKA8 = 400 Paare, VKA12 = 600 Paare).

Vorteile

Die Montageplatte EFB Elektronik 46020N.20 bietet eine kompakte und starre Montagefläche, die die Installation von LSA-Leisten und kleinen Geräten in Elektrogehäusen vereinfacht. Sie enthält Kabeleinführungsschutz und die erforderlichen Schrauben für die sofortige Montage, wodurch der Bedarf an zusätzlichen Teilen reduziert wird. Die standardisierten Abmessungen gewährleisten die Kompatibilität mit gängigen Verteilerkästen und erleichtern eine ordentliche Kabel- und Anschlussanordnung.

Geeignet für

• Montage von LSA-Leisten 1/20 (20 Paare) in Verteilerschränken
• Befestigung kleiner Anschlussblöcke, Steckverbinder oder Module in Elektroboxen
• Elektroinstallations- und Wartungsarbeiten in der Telekommunikation und Gebäudeverkabelung

Technische Spezifikationen

• Marke: EFB Elektronik
• Hersteller-Teilenummer (MPN): 46020N.20
• EAN: 4049759283551
• Abmessungen (B×H×T): 170 × 30 × 40 mm
• Ausgelegt für LSA-Leisten 1/20 (20 Paare)
• Enthält Kabeleinführungsschutz und Montageschrauben
• Packungsgrößenoptionen je nach Kapazität: VKA2 = 100 Paare, VKA4 = 200 Paare, VKA8 = 400 Paare, VKA12 = 600 Paare

Anwendung

Positionieren Sie die Montageplatte im Inneren der Elektrobox, wo eine stabile Befestigungsfläche benötigt wird. Richten Sie die Platte aus und befestigen Sie sie mit den mitgelieferten Schrauben, wobei die Platte bündig mit dem Gehäuseinneren abschließen sollte. Bringen Sie die LSA-Leiste oder den Anschlussblock an der Platte an und befestigen Sie sie gemäß den Anweisungen des Komponentenherstellers. Bringen Sie den Kabeleinführungsschutz um die ankommenden Kabel an, um eine Zugentlastung zu gewährleisten und die Gehäuseeinführung zu schützen.

Empfehlungen

Installieren und warten Sie diese Montageplatte nur bei abgeschalteter Stromversorgung und unter Beachtung der einschlägigen elektrischen Sicherheitsvorschriften. Wählen Sie die Packungsgröße und die Anzahl der LSA-Halterungen entsprechend der Anzahl der Paare und Anschlüsse in der Installation, um eine ausreichende Montagekapazität sicherzustellen.
