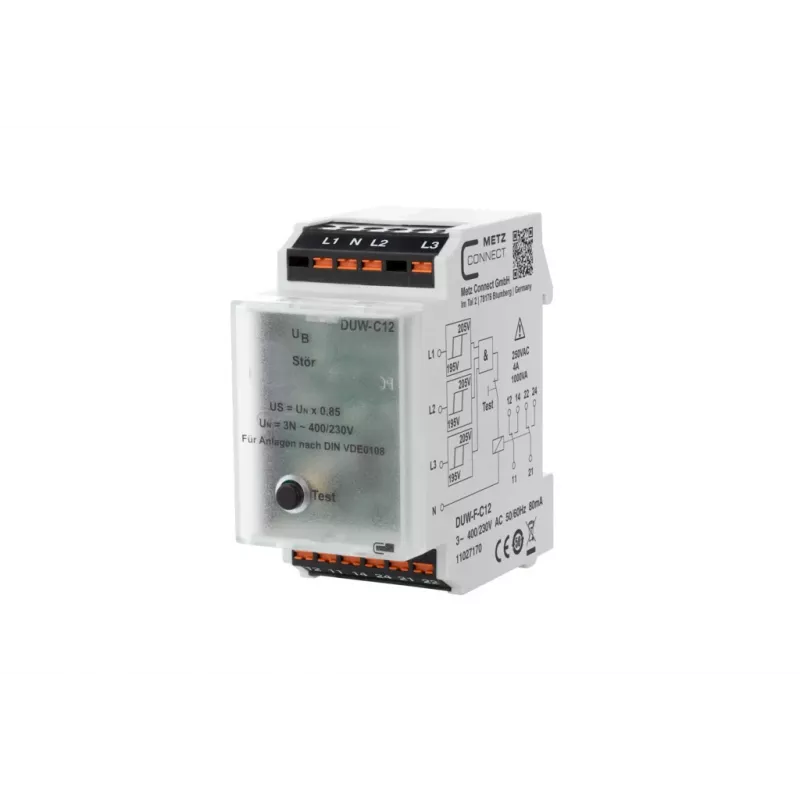

METZ Connect Phasenüberwachungsrelais 3x 200-480 V AC, 2 Wechslerkontakte, DIN-Schiene 11027170

Dreiphasen-Überwachungsrelais zum zuverlässigen Schutz von Motoren und Anlagen vor Phasenfolgefehlern, Phasenausfall, Unterspannung, Überspannung und Asymmetrie. Selbstversorgt aus der überwachten Spannung, keine Hilfsversorgung erforderlich. Zwei Wechslerkontakte (5 A / 250 V AC) für Alarm oder Steuerung. Einstellbare Schwellenwerte und Verzögerungszeiten. DIN-Schienenmontage, 45 mm Breite.

Vorteile

Kompaktes 2,5 TE-Design spart Platz im Schaltschrank. LED-Anzeigen zeigen Betriebsspannung, Relaisstatus und Fehler auf einen Blick. Schraubklemmen gewährleisten eine sichere Verdrahtung. Der weite Spannungsbereich deckt die meisten industriellen Drehstromsysteme ab. Die einstellbare Asymmetrieerkennung verhindert Motorschäden durch unsymmetrische Phasen.

Geeignet für

• Motorschutz in Pumpen, Lüftern, Kompressoren und Förderanlagen
• Überwachung von Drehstromversorgungen für Aufzüge, HLK und Werkzeugmaschinen
• Alarm oder Abschaltung bei Phasenverlust, Phasenfolgefehler oder Spannungsabweichungen
• Einsatz in industriellen Schaltschränken und der Gebäudeautomation

Technische Daten

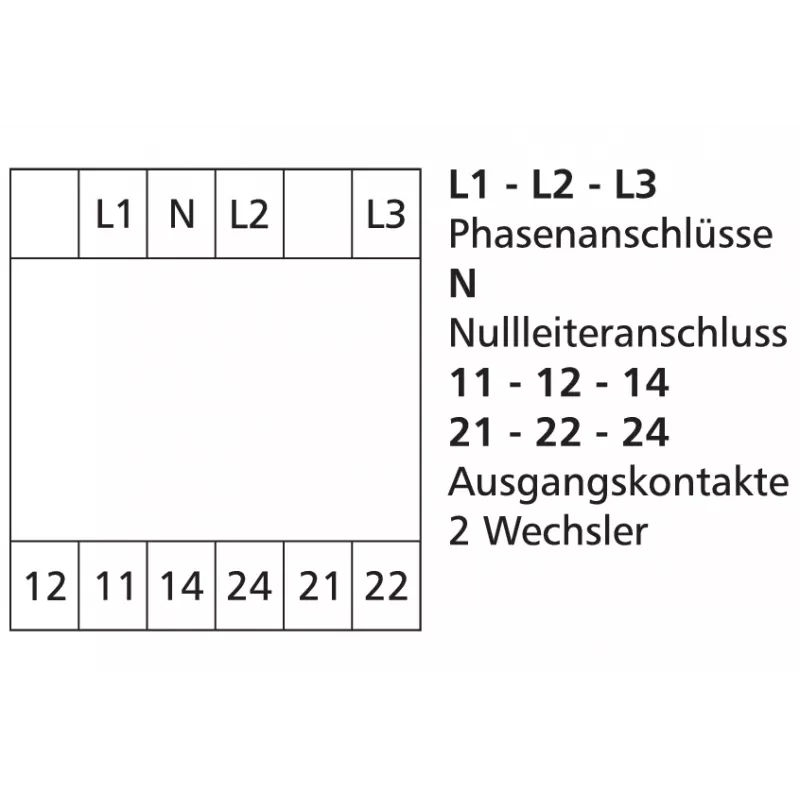

• Überwachte Spannung: 3x 200-480 V AC (L-L), 3x 115-277 V AC (L-N)
• Ausgang: 2 Wechslerkontakte (SPDT), 5 A / 250 V AC

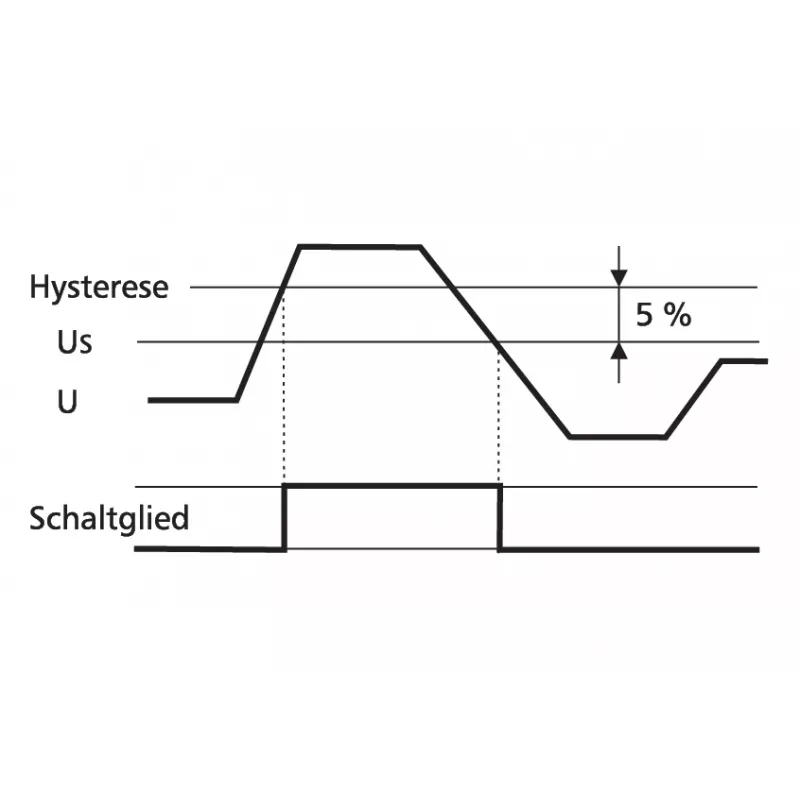

• Unterspannungsschwelle: einstellbar 70-95 % des Nennwerts
• Überspannungsschwelle: einstellbar 105-130 % des Nennwerts
• Asymmetrieschwelle: einstellbar 5-20 %
• Ansprechverzögerung tON: einstellbar 0,1-10 s
• Anlaufverzögerung tS: einstellbar 0,1-10 s

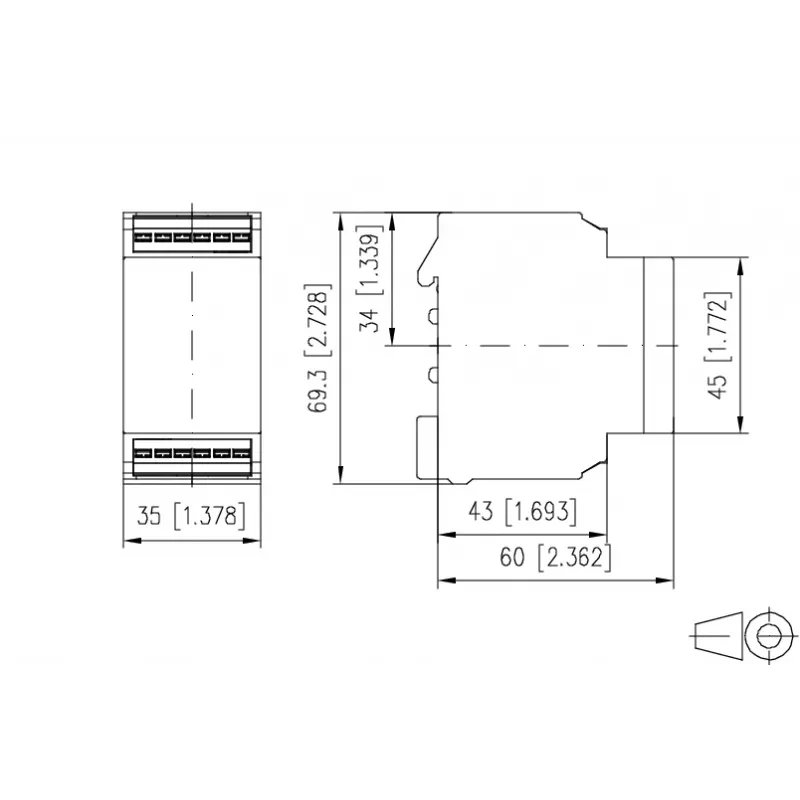

• Montage: DIN-Schiene EN 60715, Breite 45 mm (2,5 TE)
• Betriebstemperatur: -25 °C bis +55 °C
• Schutzart: IP40 Gehäuse, IP20 Klemmen

Empfehlungen

Für kritische Drehstromlasten stellen Sie die Asymmetrieschwelle auf 5 % und die Ansprechverzögerung auf 0,5 s ein, um bei Phasenunsymmetrie schnell abzuschalten. Nutzen Sie die Anlaufverzögerung, um Einschaltströme beim Motorstart zu überbrücken.
