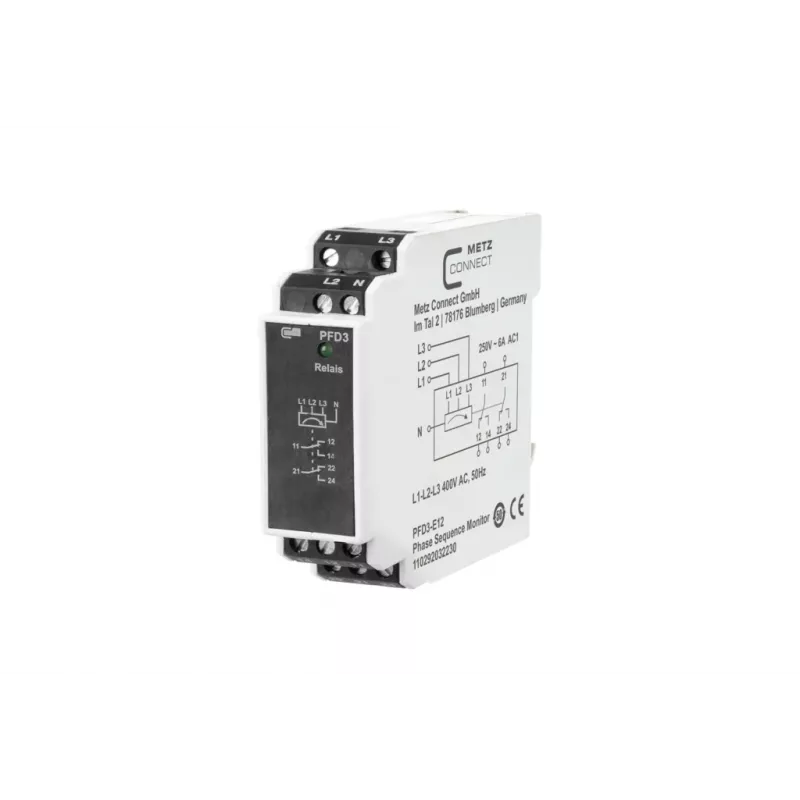

METZ Connect Phasenüberwachungsrelais 3-Phasen 200-400 V AC 2 Wechslerkontakte DIN-Schiene 110292032230

In industriellen Schaltschränken können ein Phasenausfall oder eine Spannungsunsymmetrie die Produktion zum Stillstand bringen und angeschlossene Motoren beschädigen. Das METZ Connect Phasenüberwachungsrelais überwacht kontinuierlich eine 3-Phasen-Wechselspannungsversorgung von 200 bis 400 V, und seine beiden Wechslerkontakte reagieren sofort auf Phasenfolgefehler, Phasenausfall, Unterspannung oder Überspannung. Dieses selbstversorgte Gerät wird auf einer DIN-Schiene montiert und bietet einstellbare Schwellenwerte und Verzögerungszeiten für präzisen Schutz.

Wichtige Spezifikationen

• Überwachte Spannung: 3 x 200 – 400 V AC, 50/60 Hz
• Überwachungsfunktionen: Phasenfolge, Phasenausfall, Unterspannung, Überspannung
• Ausgang: 2 Wechslerkontakte (SPDT), Nennstrom 5 A bei 250 V AC ohmsche Last
• Versorgung: selbstversorgt aus der überwachten Spannung
• Montage: DIN-Schiene (EN 60715), Schraubklemmen
• Einstellbar: Unterspannungsschwelle, Überspannungsschwelle, Hysterese, Verzögerungszeit
• Betriebstemperatur: -20 °C bis +55 °C
• Schutzart: IP20, selbstverlöschendes Thermoplastgehäuse
• LED-Statusanzeige

Warum dieses Produkt wählen

Dieses Relais macht eine separate Stromversorgung überflüssig, was die Installation vereinfacht und die Verkabelung reduziert. Seine zwei unabhängigen Wechslerkontakte ermöglichen eine flexible Integration in Steuerkreise, Alarme oder Lastabwürfe. Die einstellbaren Schwellenwerte und Verzögerungen verhindern Fehlauslösungen durch kurze Spannungsschwankungen, während der weite Spannungsbereich gängige industrielle Netze abdeckt.

Ideale Anwendungsfälle

• Schutz von Drehstrommotoren in Pumpen, Kompressoren und Förderanlagen
• Überwachung der eingehenden Netzversorgung in Verteilern und Schaltschränken
• Automatische Umschaltung oder Lastabwurf bei Phasenanomalien
• HLK- und Kälteanlagen, die Phasenintegrität erfordern

Gut zu wissen

Die Installation ist unkompliziert: Auf eine 35 mm DIN-Schiene aufschnappen, die drei Phasen und die Ausgangsverdrahtung an die Schraubklemmen anschließen. Die LED bietet klaren Status auf einen Blick. Das kompakte Gehäuse spart Schaltschrankplatz, und das selbstverlöschende Material erhöht die Sicherheit. Für beste Ergebnisse stellen Sie die Schwellenwerte entsprechend der Toleranz des angeschlossenen Geräts ein.
