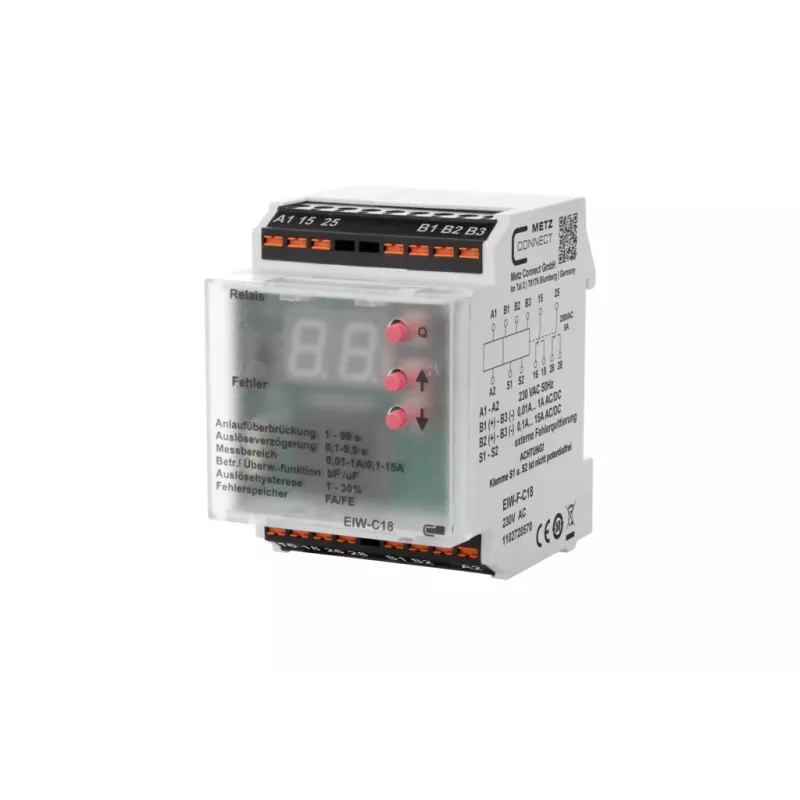

METZ Connect Phasenüberwachungsrelais 230 V AC, 2 Wechslerkontakte, DIN-Schiene 1102720570

Überwachen Sie Drehstromnetze mit dem METZ Connect Phasenüberwachungsrelais. Es erkennt Unterspannung, Überspannung, Phasenasymmetrie und Phasenausfall und gewährleistet so einen zuverlässigen Schutz für Motoren und Anlagen.

Überblick

Das METZ Connect 1102720570 ist ein Phasenüberwachungsrelais für Drehstromsysteme mit einer Nennspannung von 3 x 230/400 V AC. Es verfügt über zwei Wechslerkontakte und einstellbare Schwellenwerte für Unterspannung (75-95 % von Un), Überspannung (105-125 % von Un) und Asymmetrie (5-15 %). Die Verzögerungszeiten für Ein- und Ausschalten sind von 0,1 bis 10 Sekunden einstellbar. Das Relais wird auf einer DIN-Schiene (TS35) montiert und über Schraubklemmen angeschlossen. LED-Anzeigen zeigen den Relaisstatus auf einen Blick.

Das zeichnet es aus

• Überwacht Unterspannung, Überspannung und Phasenasymmetrie
• Zwei Wechslerkontakte für flexible Steuerung
• Einstellbare Verzögerungszeiten von 0,1 bis 10 Sekunden
• DIN-Schienen-Montage für einfache Installation
• LED-Statusanzeige

Technische Details

• Produkttyp: Phasenüberwachungsrelais
• Nennspannung: 3 x 230/400 V AC (L-N/L-L)
• Frequenz: 50/60 Hz
• Ausgangskontakte: 2 x Wechsler (SPDT)
• Max. Schaltstrom: 5 A
• Max. Schaltspannung: 250 V AC
• Unterspannungsschwelle: 75-95 % von Un
• Überspannungsschwelle: 105-125 % von Un
• Asymmetrieschwelle: 5-15 %
• Verzögerungszeit (t_on): 0,1 - 10 s
• Verzögerungszeit (t_off): 0,1 - 10 s
• Montageart: DIN-Schiene (TS35)
• Anschlussart: Schraubklemmen
• Betriebstemperatur: -25 bis +55 °C

Unser Fazit

Ein kompaktes und zuverlässiges Phasenüberwachungsrelais für industrielle Anwendungen mit präzisen Schwellenwerteinstellungen und flexiblen Ausgangskontakten.
