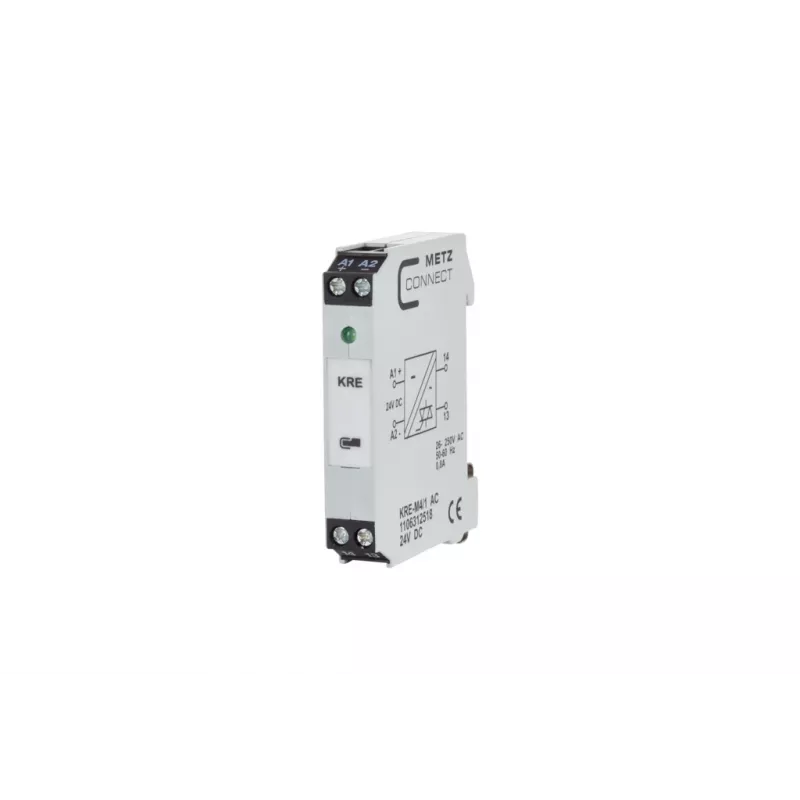

METZ CONNECT Optokoppler-Triac-Modul KRE-M4/1AC2 1106312518

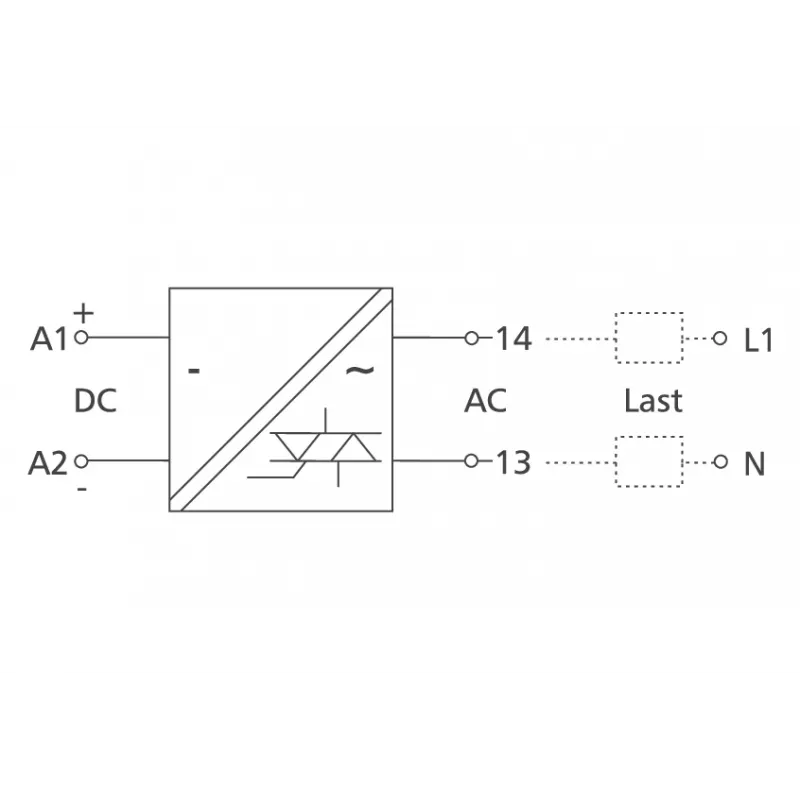

Optokoppler-Triac-Modul zur galvanischen Trennung und Nulldurchgangsschaltung von Wechselstromlasten bis 1 A. Das KRE-M4/1AC2 kombiniert einen Steuereingang von 20-30 V AC/DC mit einem Lastkreis für 24-230 V AC und ermöglicht zuverlässiges Halbleiterschalten ohne mechanischen Verschleiß.

Vorteile

Die Nulldurchgangsschaltung minimiert Einschaltströme und elektromagnetische Störungen, während der integrierte RC-Snubber vor Spannungstransienten schützt. Die 2,5 kV Eingangs-Ausgangs-Isolation gewährleistet eine sichere Trennung zwischen Steuer- und Lastkreis. Eine grüne LED zeigt den aktiven Eingangsstatus an.

Geeignet für

• Industrieautomation und SPS-Ausgänge zur Ansteuerung kleiner Wechselstromlasten
• Schalten von Magnetspulen, Schützen und Signalleuchten
• Gebäudeautomation und HLK-Steuerkreise
• Ersatz elektromechanischer Relais in Niedrigleistungs-Wechselstromanwendungen

Hauptspezifikationen

• Steuerspannung: 20-30 V AC/DC
• Lastspannung: 24-230 V AC
• Dauerlaststrom: 1 A (1,5 A Spitze)
• Isolationsspannung: 2,5 kV

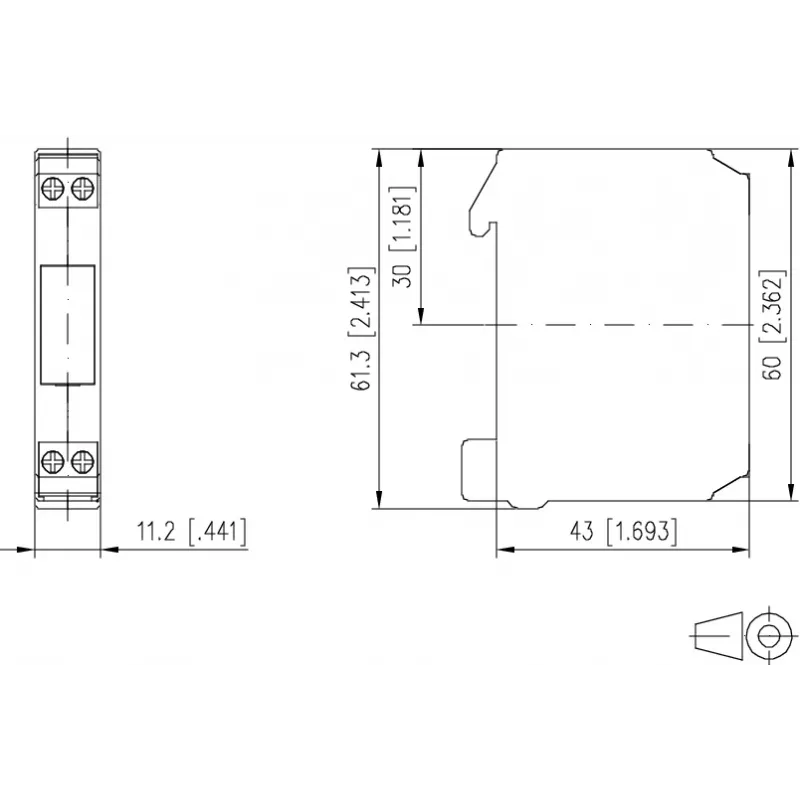

• Montage: 35 mm DIN-Schiene

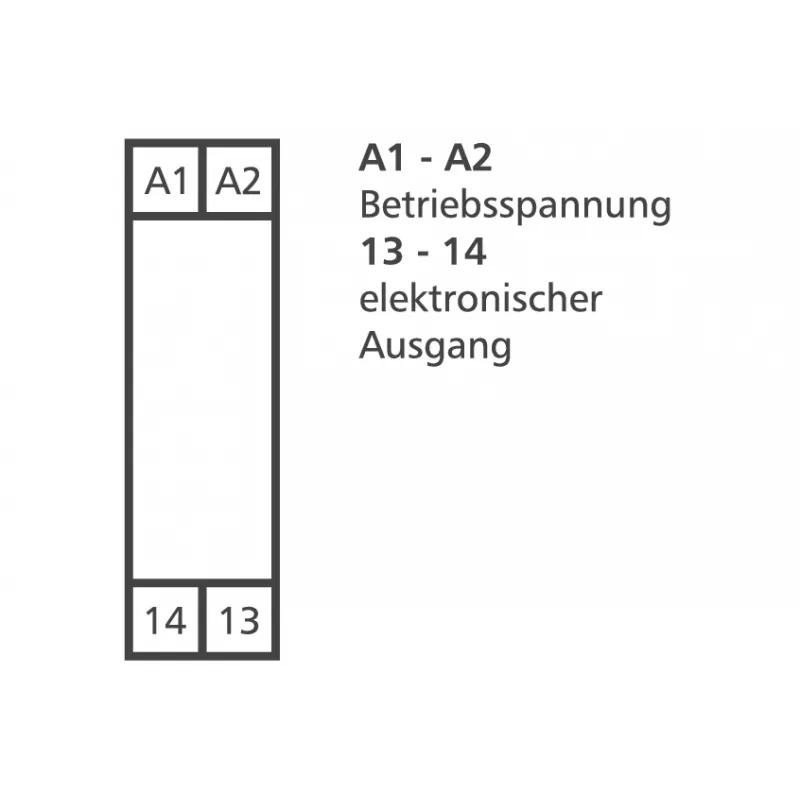

• Anschluss: Schraubklemmen
• Betriebstemperatur: -20 °C bis +60 °C
• Schaltfrequenz: max. 10 Hz

Empfehlungen

Stellen Sie sicher, dass Laststrom und -spannung innerhalb der Nennwerte liegen. Bei induktiven Lasten ist zu prüfen, ob der RC-Snubber für die Anwendung ausreichend ist. Montage auf einer Standard-35-mm-DIN-Schiene in einem Gehäuse mit geeignetem Schutz.
