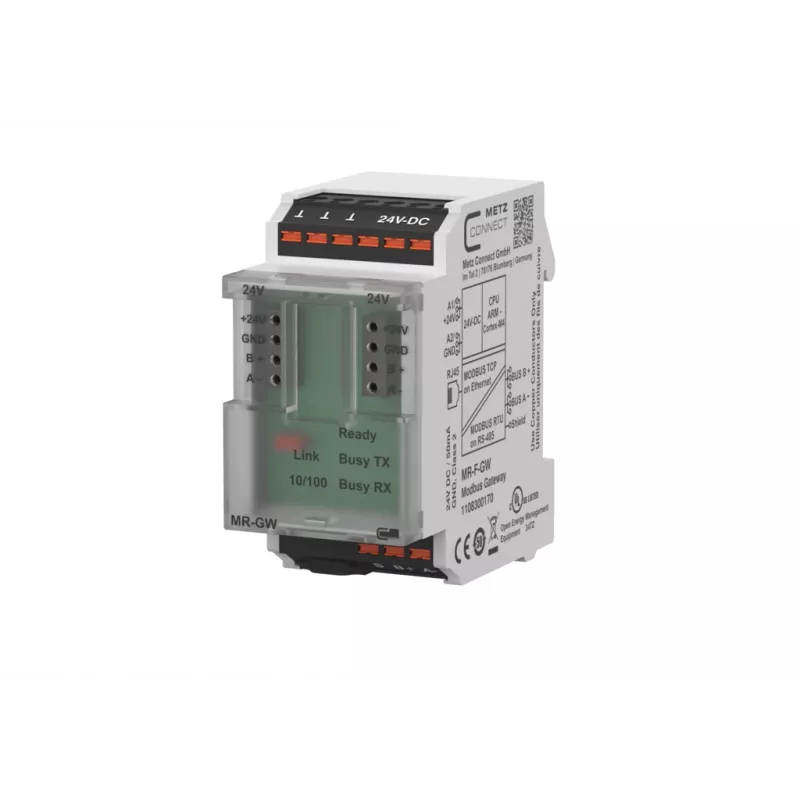

METZ Connect MR-F-GW Modbus RTU/Modbus TCP Gateway (1108300170)

Automatisierungsingenieure, die ältere Modbus-RTU-Geräte – Sensoren, Zähler, Antriebe – in moderne Ethernet-basierte Steuerungssysteme integrieren, benötigen eine zuverlässige Brücke. Das METZ Connect MR-F-GW Modbus Gateway wandelt Modbus RTU (RS-232/RS-485) in Modbus TCP um und ermöglicht eine nahtlose Kommunikation zwischen Feldgeräten und SPS, SCADA oder Gebäudemanagementsystemen. Das kompakte Hutschienengehäuse und der weite Betriebstemperaturbereich machen es für Industrieschränke, Maschinenräume und verteilte Installationen geeignet.

Wichtige Spezifikationen

• Protokollkonvertierung: Modbus RTU (Master/Slave) zu Modbus TCP (Client/Server)
• 1x Ethernet-Port: 10/100Base-T(X), RJ45

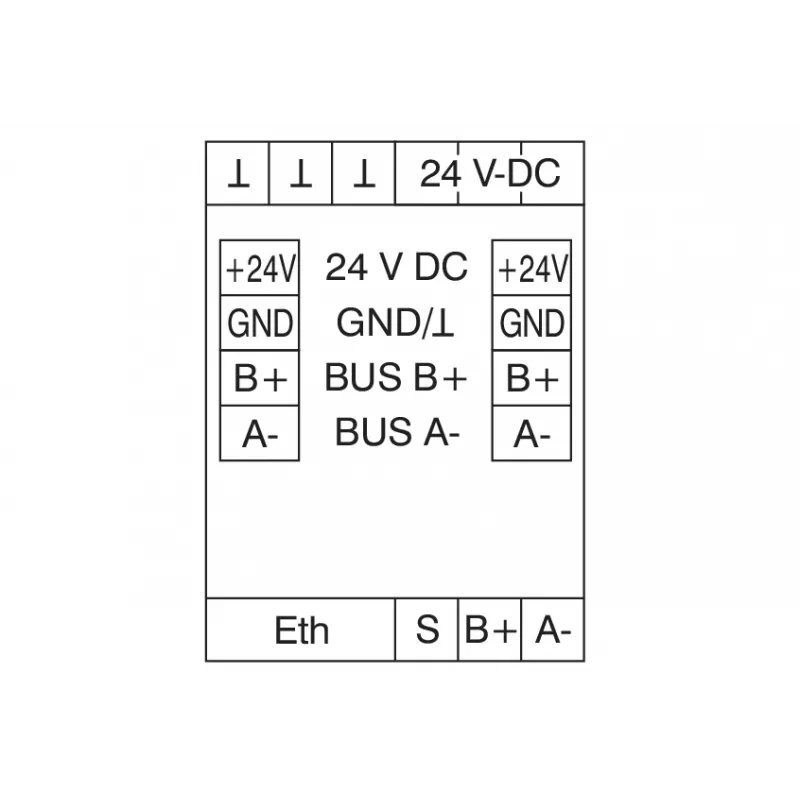

• 1x serieller Port: RS-232/RS-485 wählbar, 3-poliger Klemmenblock
• Serielle Baudrate: 1200 bps bis 115,2 kbps
• Unterstützt bis zu 32 Modbus-RTU-Geräte, 16 TCP-Client- und 16 TCP-Server-Verbindungen
• Stromversorgung: 12-48 V DC, redundanter Eingang möglich, max. 2,5 W

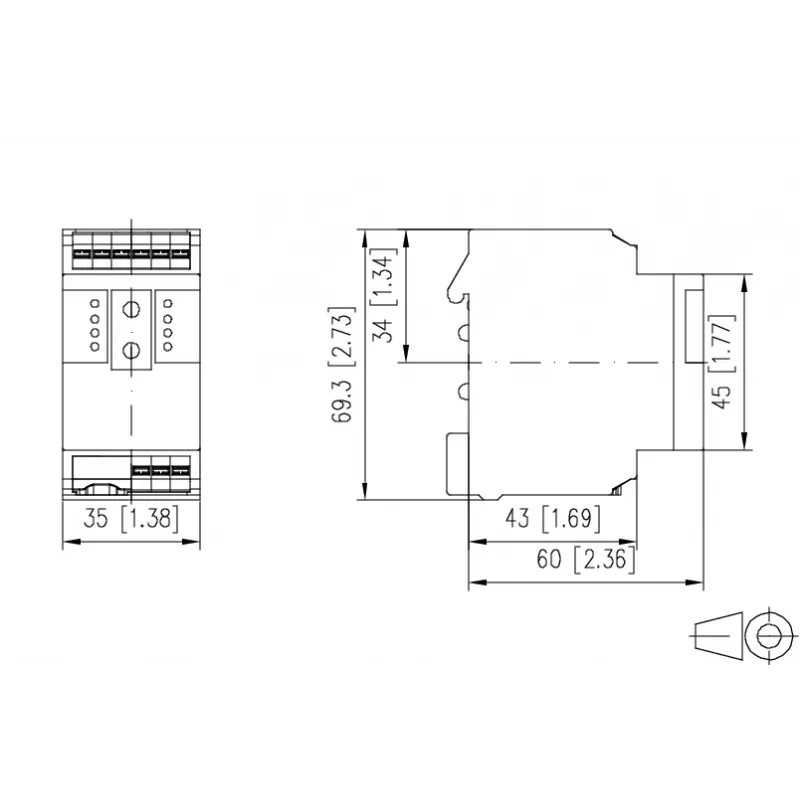

• Hutschienenmontage (35 mm), Kunststoffgehäuse, IP30
• Betriebstemperatur: -40 °C bis +75 °C
• Galvanische Trennung: 1,5 kV zwischen Ethernet und Seriell
• Webbasierte Konfiguration

Warum dieses Produkt wählen

Das MR-F-GW bietet robuste Protokollkonvertierung mit galvanischer Trennung, die Ihr Netzwerk vor Erdschleifen und Überspannungen schützt. Der weite Eingangsspannungsbereich und die redundante Versorgungsoption gewährleisten hohe Verfügbarkeit in kritischen Anwendungen. Die Weboberfläche vereinfacht die Einrichtung, und das kompakte Kunststoffgehäuse spart Platz auf der Hutschiene.

Ideale Anwendungsfälle

• Nachrüstung älterer Modbus-RTU-Geräte in Ethernet-basierte Industrienetzwerke
• Anbindung von Energiezählern, Sensoren und Aktoren an Gebäudemanagementsysteme
• Fernüberwachung und -steuerung verteilter Modbus-Geräte über TCP/IP
• Protokollbrücke im Maschinenbau, in der Prozessautomatisierung und Infrastruktur

Gut zu wissen

Das Gateway arbeitet als Modbus-RTU-Master oder -Slave und Modbus-TCP-Client oder -Server und bietet flexible Integration. Es unterstützt bis zu 32 RTU-Geräte und eignet sich somit für mittelgroße Netzwerke. Das Gerät ist für raue Umgebungen mit einem Temperaturbereich von -40 °C bis +75 °C und IP30-Schutz ausgelegt. Die Konfiguration erfolgt über einen Webbrowser, sodass keine proprietäre Software erforderlich ist.
