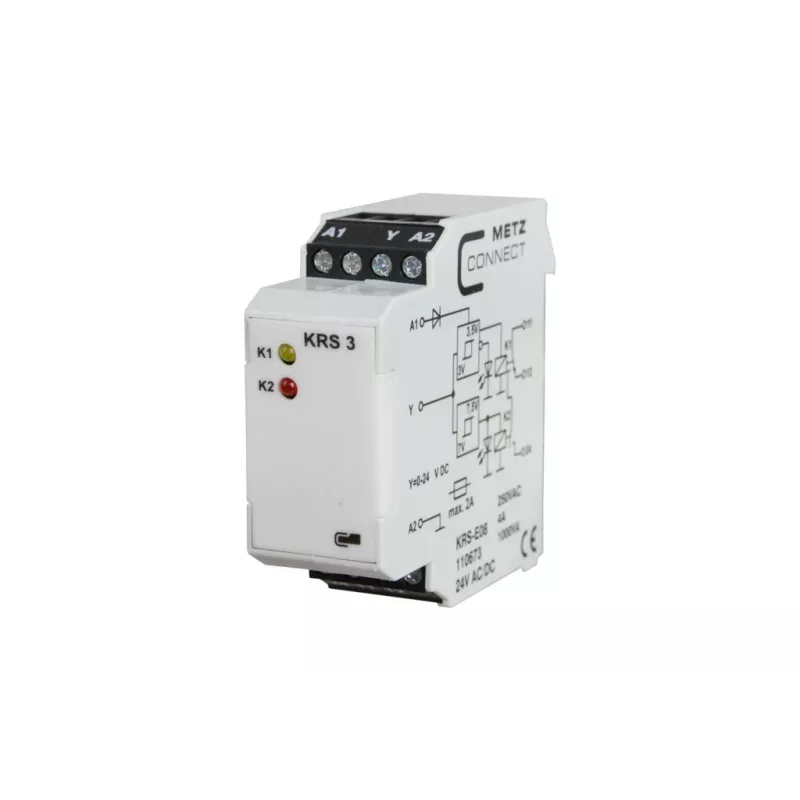

METZ CONNECT KRS-E08 3 24 V AC/DC Schnittstellenrelaismodul, 1 Wechsler, 8 A, DIN-Schiene 110673

In industriellen Schaltschränken ist die zuverlässige Signalumschaltung zwischen Steuerungen und Aktoren entscheidend, doch viele Standardrelais können gemischte AC- und DC-Lasten nicht bewältigen oder bieten keine klare Statusanzeige. Das METZ CONNECT KRS-E08 3 löst dies mit einem kompakten Schnittstellenrelaismodul, das eine universelle 24 V AC/DC Spulenspannung akzeptiert und somit für verschiedene Steuerkreise geeignet ist. Sein 1 Wechslerkontakt (SPDT) mit 8 A Nennstrom kann Lasten bis 250 V AC oder 30 V DC schalten und deckt ein breites Spektrum an Automatisierungsaufgaben ab.

Für wen ist es geeignet

Dieses Relaismodul ist für Schaltschrankbauer, Systemintegratoren und Wartungstechniker gedacht, die ein zuverlässiges, DIN-schienenmontierbares Schnittstellenrelais für SPS-Ausgänge, Motorstarter, Ventilsteuerung oder allgemeine Signalverstärkung benötigen. Es ist besonders nützlich in Anwendungen, bei denen die Steuerspannung entweder AC oder DC sein kann, wodurch die Notwendigkeit entfällt, separate Relaistypen vorzuhalten.

Hauptmerkmale

• Universelle Spule: Betrieb mit 24 V AC oder 24 V DC, vereinfacht Lagerhaltung und Design.
• 1 Wechslerkontakt (SPDT) mit 8 A Nennschaltstrom für vielseitige Lastenhandhabung.
• Hohe Schaltleistung: bis zu 250 V AC oder 30 V DC, geeignet für viele industrielle Lasten.
• Klare grüne LED-Statusanzeige zur schnellen visuellen Bestätigung der Spulenerregung.
• DIN-Schienenmontage (TS35) für schnelle Installation in Standardgehäusen.
• Schraubklemmen bieten sichere, vibrationsfeste Verdrahtungsverbindungen.
• Kompaktes Polyamid-Gehäuse mit IP40-Schutz (IP20 an den Klemmen) für industrielle Umgebungen.
• Weiter Betriebstemperaturbereich von -25 °C bis +70 °C.
• Hohe Spannungsfestigkeit: 4 kV zwischen Spule und Kontakten für erhöhte Sicherheit.
• Geringer Stromverbrauch: nur 0,5 W (DC) oder 0,8 VA (AC).

Spezifikationen

• Produkttyp: Schnittstellenrelaismodul
• Steuerspannung: 24 V AC/DC
• Kontaktkonfiguration: 1 Wechsler (SPDT)
• Nennschaltstrom: 8 A
• Max. Schaltspannung: 250 V AC / 30 V DC
• Anschlussart: Schraubklemmen
• Montage: DIN-Schiene TS35
• Statusanzeige: Grüne LED
• Betriebstemperatur: -25 °C bis +70 °C
• Schutzart: IP40 (Gehäuse), IP20 (Klemmen)
• Spannungsfestigkeit Spule/Kontakt: 4 kV
• Leistungsaufnahme: 0,5 W (DC) / 0,8 VA (AC)
• Gehäusematerial: Polyamid (PA)
• Polzahl: 1
• Spulentyp: AC/DC universell

Tipps

Verwenden Sie bei der Verdrahtung des KRS-E08 3 geeignete Aderendhülsen an Litzenleitern, um zuverlässige Schraubklemmenverbindungen sicherzustellen und Drahtbruch zu verhindern. Für induktive Lasten wie Schütze oder Magnetventile sollten Sie eine Freilaufdiode oder ein RC-Glied parallel zur Last in Betracht ziehen, um die Kontaktlebensdauer zu verlängern. Stellen Sie stets sicher, dass der Gesamtlaststrom 8 A nicht überschreitet und die Schaltspannung innerhalb der angegebenen Grenzen liegt. Die grüne LED unterstützt die Fehlersuche – wenn sie bei erregter Spule nicht leuchtet, überprüfen Sie die Spulenverdrahtung und die Versorgungsspannung.
