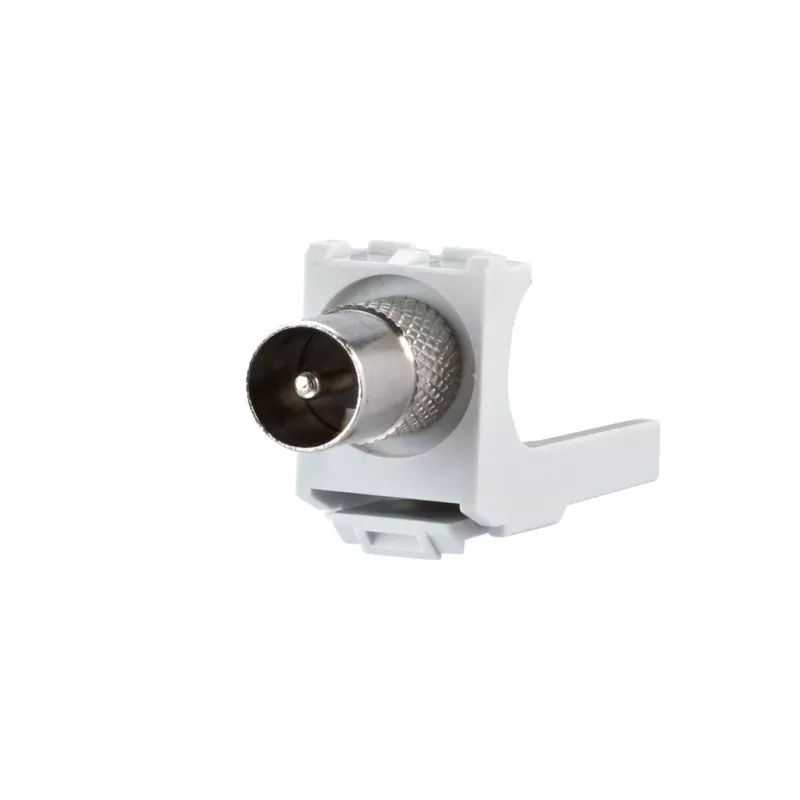

METZ CONNECT Coax-Modul IEC-Stecker / F-Buchse 130898-03-I

Das METZ CONNECT Coax-Modul IEC-Stecker / F-Buchse ist ein hochwertiges Keystone-Modul für professionelle TV-, Radio- und DVB-T/T2-Installationen. Es verfügt auf einer Seite über einen IEC-Stecker (männlich) und auf der anderen über eine F-Buchse und bietet eine zuverlässige Signalübertragung mit minimalen Verlusten. Das Modul unterstützt Frequenzen von 5 bis 1000 MHz und bietet eine hervorragende Schirmdämpfung von >75 dB für störungsfreien Betrieb.

Vorteile

Dieses Coax-Modul liefert überlegene Leistung mit niedriger Einfügedämpfung (<1,0 dB für TV, <1,5 dB für Radio) und hoher Rückflussdämpfung (>18 dB bis 470 MHz, >15 dB bis 1000 MHz). Das Snap-in-Montagedesign ermöglicht eine einfache Installation in Keystone-Panels oder Wandplatten. Die Schraubklemmen-Innenleiterverbindung sorgt für einen sicheren Halt bei Innenleitern von 0,5 bis 1,2 mm und Außenleitern von 4,5 bis 8,5 mm.

Geeignet für

• TV- und Radio-Signalverteilung
• DVB-T/T2- und Kabel-TV-Netze
• Professionelle AV-Installationen
• Strukturierte Verkabelung in Wohn- und Geschäftsgebäuden

Wichtige Spezifikationen

• Steckertyp: IEC-Stecker (männlich) / F-Buchse
• Anzahl der Ports: 1
• Frequenzbereich: 5 - 1000 MHz
• Impedanz: 75 Ohm
• Einfügedämpfung (TV): <1,0 dB (5-470 MHz)
• Einfügedämpfung (Radio): <1,5 dB (5-1000 MHz)
• Schirmdämpfung: >75 dB (30-1000 MHz)
• Rückflussdämpfung (5-470 MHz): >18 dB
• Rückflussdämpfung (470-1000 MHz): >15 dB
• Montageart: Snap-in (Keystone-Format)
• Interne Kabelverbindung: Schraubklemme
• Kompatibler Innenleiterdurchmesser: 0,5 - 1,2 mm
• Kompatibler Außenleiterdurchmesser: 4,5 - 8,5 mm
• Gehäusematerial: PC/ABS-Kunststoff
• Kontaktmaterial: Bronze, vernickelt
• Farbe: Reinweiß (RAL 9010)
• Norm: IEC 60169-2
• DC-Durchlass: Nein
• Betriebstemperatur: -20°C bis +70°C

Empfehlungen

Für optimale Leistung verwenden Sie hochwertige Koaxialkabel und sorgen Sie für einen ordnungsgemäßen Abschluss. Dieses Modul ist ideal für Neuinstallationen oder Upgrades, bei denen eine zuverlässige Signalintegrität erforderlich ist.
