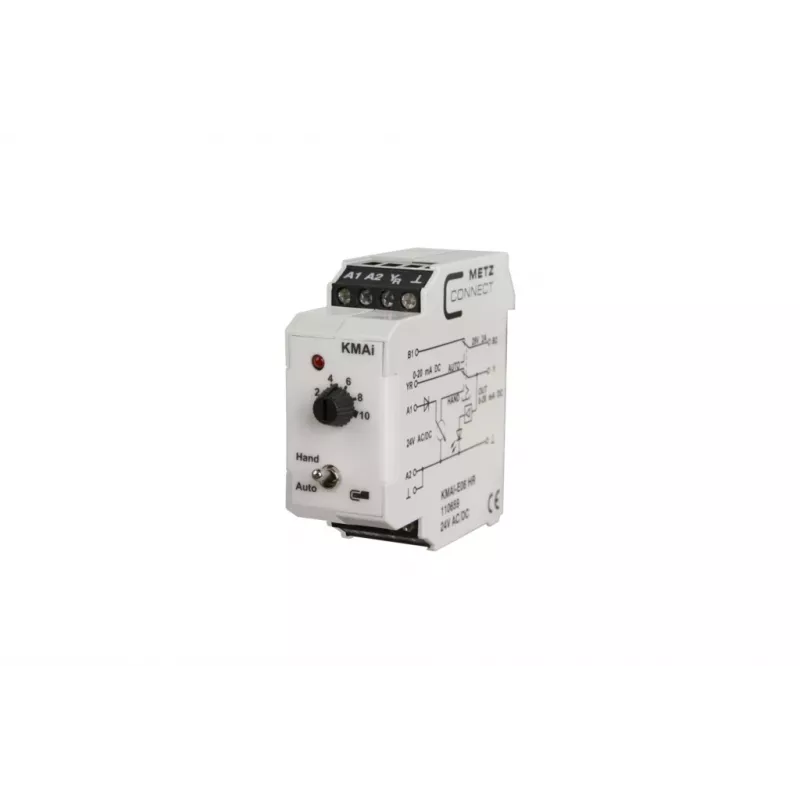

METZ CONNECT 110659 Miniatur-Leistungsrelaismodul, 1 Wechsler, 24 V DC Spule, 6 A, Weiß

Industrielle Steuerungssysteme erfordern oft eine zuverlässige Schaltung moderater Lasten mit einem kompakten, DIN-schienenmontierbaren Relais. Das METZ CONNECT 110659 Miniatur-Leistungsrelaismodul bietet einen einzelnen Wechslerkontakt mit 6 A Nennstrom, angetrieben durch eine 24 V DC Spule, in einem weißen Polyamid-Gehäuse. Die grüne LED zeigt den Spulenstatus an, und eine Freilaufdiode schützt vor Spannungsspitzen beim Schalten induktiver DC-Lasten.

Für wen ist es geeignet

Dieses Relaismodul eignet sich für Schaltschrankbauer, Maschinenintegratoren und Wartungstechniker, die ein einfaches, platzsparendes Relais für Steuerkreise, Signalvervielfachung oder Isolierung in Automatisierungsumgebungen benötigen. Die Schraubklemmen und die TS35 DIN-Schienenmontage ermöglichen eine unkomplizierte Installation in Standardgehäusen.

Hauptmerkmale

• 1 Wechsler (SPDT) mit 6 A Nennstrom
• 24 V DC Spule mit geringem Stromverbrauch (ca. 0,2 W)
• Grüne LED-Statusanzeige
• Freilaufdiode für DC-Induktivlastschutz
• DIN-Schienenmontage (TS 35)
• Schraubklemmenanschlüsse
• Weißes Polyamid-Gehäuse, IP20

Spezifikationen

• Relais-Typ: Miniatur-Leistungsrelaismodul
• Kontaktkonfiguration: 1 Wechsler (SPDT)
• Spulenspannung: 24 V DC
• Nennkontaktstrom: 6 A
• Max. Schaltspannung AC: 250 V AC
• Max. Schaltspannung DC: 30 V DC
• Max. Schaltleistung AC: 1500 VA
• Max. Schaltleistung DC: 180 W
• Spulenleistungsaufnahme: 0,2 W
• Betriebstemperatur: -20 °C bis +60 °C
• Isolationsspannung Spule/Kontakt: 4 kV AC
• Gehäusematerial: Polyamid (PA)
• Schutzart: IP20

Tipps

Beim Schalten induktiver DC-Lasten reduziert die integrierte Freilaufdiode Lichtbögen und verlängert die Relaislebensdauer. Stellen Sie sicher, dass die Spulenpolarität korrekt ist, damit die Diode funktioniert. Bei AC-Lasten sind die maximalen Schaltspannungs- und Leistungsgrenzen einzuhalten, um Kontaktverschweißungen zu vermeiden.
