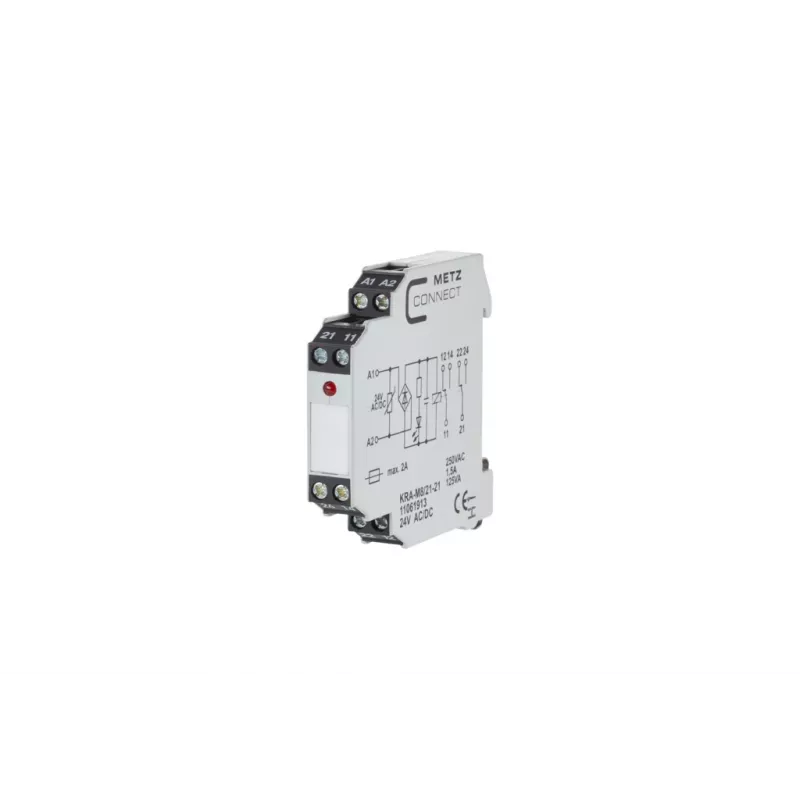

METZ CONNECT 11061913 Interface-Relais-Modul, 24 V AC Spule, 1 Wechsler, 6 A, Weiß

Industrielle Steuerungssysteme erfordern oft das zuverlässige Schalten von Hochlasten aus leistungsschwachen Steuersignalen. Das METZ CONNECT 11061913 Interface-Relais-Modul überbrückt diese Lücke und wandelt ein 24 V AC Steuersignal in einen robusten 250 V AC / 6 A Schaltausgang um. Sein schlankes 11,2 mm Gehäuse spart wertvollen DIN-Schienen-Platz, während der AgNi-Kontakt langfristige Haltbarkeit in anspruchsvollen Umgebungen gewährleistet.

Für wen ist es geeignet

Dieses Relais-Modul ist ideal für Elektroingenieure, Schaltschrankbauer und Wartungstechniker in der industriellen Automatisierung, Gebäudemanagement und HLK-Systemen. Es eignet sich für Anwendungen, bei denen ein SPS- oder Controller-Ausgang Schütze, Ventile oder andere Lasten ansteuern muss, die galvanische Trennung und höhere Stromtragfähigkeit erfordern.

Hauptmerkmale

• 1 Wechsler (SPDT) mit 6 A / 250 V AC Nennleistung
• 24 V AC Spulenspannung für direkte Integration in gängige Steuerkreise
• Kompakte 11,2 mm Breite für hochdichte DIN-Schienen-Montage
• Silber-Nickel (AgNi) Kontakte für hervorragende Leitfähigkeit und Lichtbogenbeständigkeit
• Breiter Betriebstemperaturbereich von -20 °C bis 55 °C
• Schraubklemmen für sichere, wartungsfreundliche Verdrahtung
• IP20 Schutz geeignet für Schaltschrankinstallation

Spezifikationen

• Produkttyp: Interface-Relais-Modul
• Kontaktkonfiguration: 1 Wechsler (SPDT)
• Spulenspannung: 24 V AC
• Kontaktbelastbarkeit: 250 V AC / 6 A
• Schaltleistung: 1500 VA
• Elektrische Lebensdauer: 100.000 Schaltspiele
• Mechanische Lebensdauer: 10.000.000 Schaltspiele
• Montage: DIN-Schiene
• Anschluss: Schraubklemmen
• Schutzart: IP20
• Kontaktmaterial: AgNi
• Betriebstemperatur: -20 °C bis 55 °C

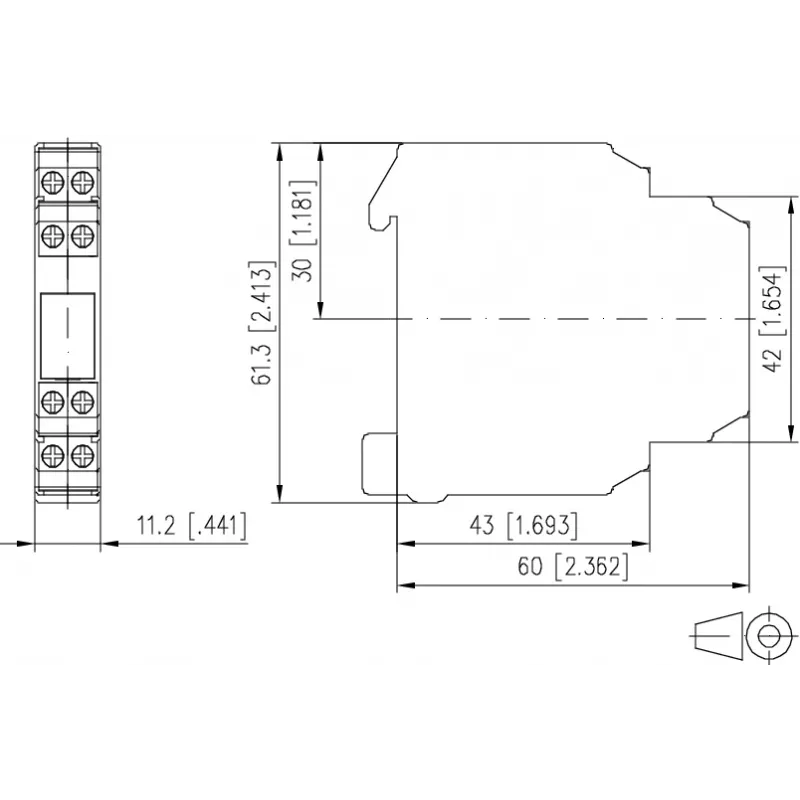

• Abmessungen (B x T x H): 11,2 x 60 x 61,3 mm
• Gewicht: 45 g
• Farbe: Weiß

Tipps

Stellen Sie bei der Installation sicher, dass die Spulenspannung mit Ihrem Steuersignal übereinstimmt, um vorzeitigen Ausfall zu vermeiden. Verwenden Sie geeignete Aderendhülsen für Schraubklemmen, um zuverlässige Verbindungen zu gewährleisten. Für induktive Lasten sollten Sie einen Snubber oder Varistor über den Kontakt in Betracht ziehen, um die Relaislebensdauer zu verlängern. Das schlanke Profil des Moduls ermöglicht die Montage nebeneinander ohne Derating, aber sorgen Sie für ausreichende Belüftung im Gehäuse.
