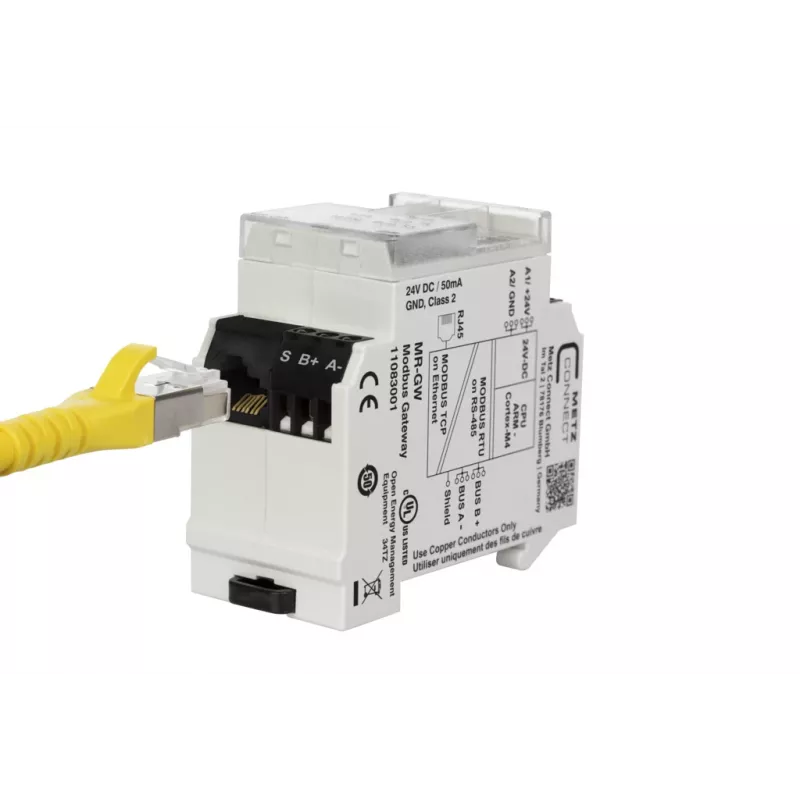

METZ BTR 11083001 MR-GW Modbus RTU/Modbus TCP Gateway (11083001)

Industrielles Protokoll-Gateway, das Modbus RTU serielle Geräte mit Modbus TCP Netzwerken verbindet und eine nahtlose Integration von Altsystemen in moderne Ethernet-basierte Steuerungssysteme ermöglicht. Sein robustes DIN-Schienen-Gehäuse und der weite Betriebstemperaturbereich machen es für anspruchsvolle Automatisierungsumgebungen geeignet.

Vorteile

• Konvertiert Modbus RTU (RS-232/RS-485) zu Modbus TCP mit voller Transparenz
• Unterstützt bis zu 16 gleichzeitige Modbus TCP-Clients
• Konfigurierbar über Webinterface oder Windows-Dienstprogramm
• Robustes Metall- und Kunststoffgehäuse mit IP20-Schutz
• Breiter Spannungseingangsbereich (10–30 VDC) für flexible Installation

Geeignet für

• Anbindung von Legacy-Modbus RTU-Sensoren, -Zählern und -SPS an Ethernet-SCADA-Systeme
• Industrielle Automatisierung und Gebäudemanagementsysteme
• Nachrüstung bestehender serieller Netzwerke auf TCP/IP ohne Austausch der Geräte
• DIN-Schienen-Schaltschränke in Fabriken, Versorgungsunternehmen und Prozessanlagen

Technische Daten

• Protokollkonvertierung: Modbus RTU (Master/Slave) zu Modbus TCP (Server)
• Ethernet: 1x RJ45 10/100Base-TX mit Auto-Negotiation und Auto-MDI/MDIX

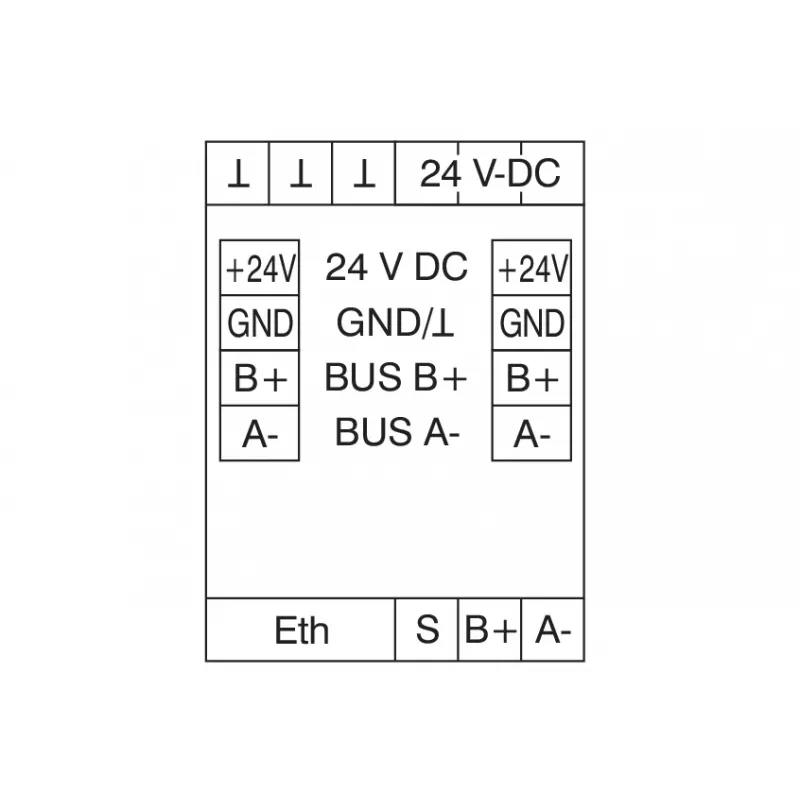

• Seriell: 1x RS-232/RS-485 wählbar, Schraubklemmenblock
• Serielle Parameter: 1200–115200 bps, 7/8 Datenbits, keine/gerade/ungerade Parität, 1/2 Stoppbits
• RS-485-Abschlusswiderstand: umschaltbar 120 Ohm
• Stromversorgung: 10–30 VDC, max. 2,5 W
• Montage: 35 mm DIN-Schiene
• Betriebstemperatur: -20°C bis +70°C

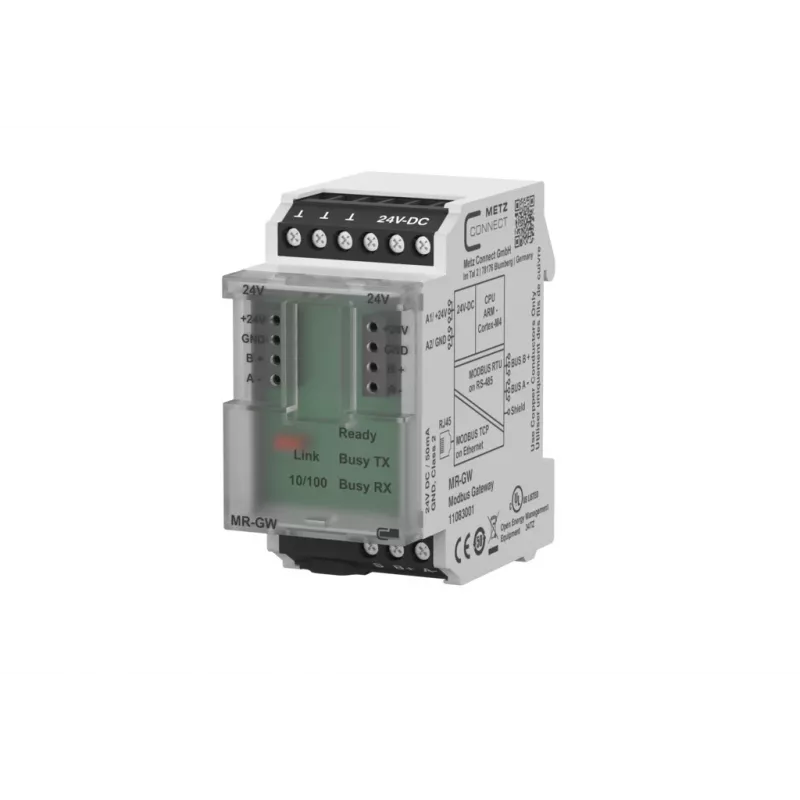

• LED-Anzeigen: Power, Link/Act, TX/RX
• Gehäuse: Kunststoff (PC/ABS), IP20

Empfehlungen

Für eine zuverlässige Modbus-Integration in industriellen Umgebungen kombinieren Sie dieses Gateway mit geschirmten Twisted-Pair-Kabeln für RS-485 und stellen Sie eine ordnungsgemäße Erdung sicher. Verwenden Sie das Webinterface für eine schnelle Einrichtung und Diagnose. Ideal für Systemintegratoren und Wartungsteams, die Altanlagen modernisieren.
