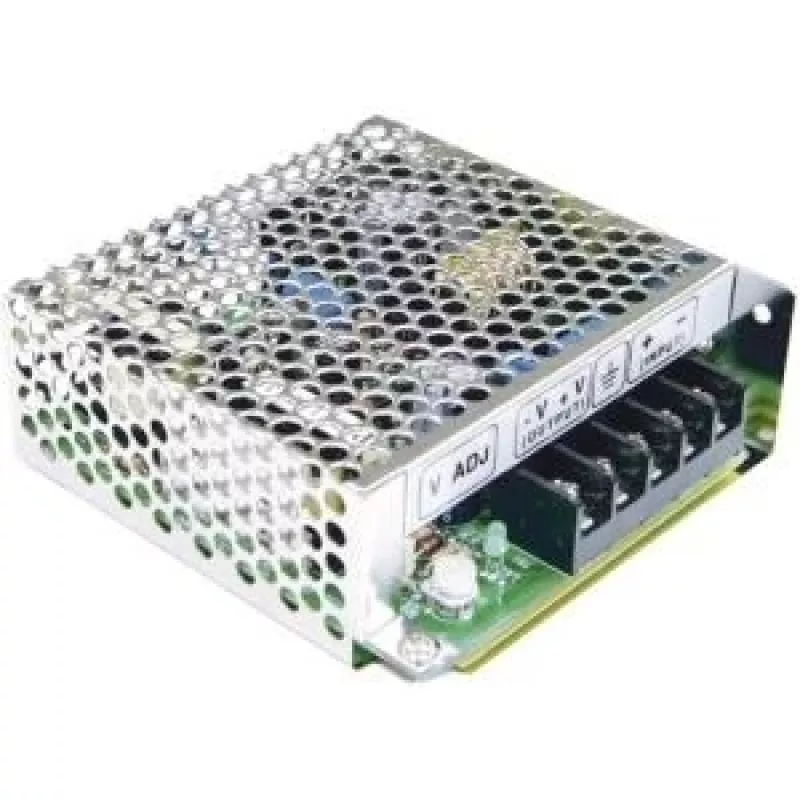

MEAN WELL SD-25B-24 24W 24V DC-DC-Wandler, 19,2-36VDC Eingang, Chassis-Montage

Der MEAN WELL SD-25B-24 liefert eine stabile 24 VDC bei bis zu 1 A aus einem weiten Eingangsbereich von 19,2–36 VDC und ist ein kompakter 24 W DC-DC-Wandler, der für anspruchsvolle industrielle Umgebungen entwickelt wurde. Seine 1500 VDC Eingangs-zu-Ausgangs-Isolation und der vollständige Schutzumfang machen ihn zu einer zuverlässigen Stromquelle für Automatisierung, Steuerungssysteme und batteriebetriebene Geräte.

Überblick

Der SD-25B-24 gehört zur SD-25-Serie von MEAN WELL, die für ihre robuste Leistung in einem Chassis-Montagegehäuse bekannt ist. Er akzeptiert DC-Eingang von 19,2 bis 36 V und liefert einen geregelten 24 V Ausgang mit ±0,5 % Netzregelung und ±1,0 % Lastregelung. Der Wandler arbeitet von -10 °C bis +60 °C mit freier Luftkonvektionskühlung und gewährleistet so einen zuverlässigen Betrieb in einer Vielzahl von Umgebungen.

Was heraussticht

• Weiter 2:1-Eingangsspannungsbereich (19,2–36 VDC) für flexible Systemintegration.
• Hohe Isolationsspannung von 1500 VDC zwischen Eingang und Ausgang für Sicherheit.
• Umfassende Schutzfunktionen: Kurzschluss, Überlast und Überspannung.
• Niedrige Restwelligkeit und Rauschen (150 mVp-p) für empfindliche Lasten.
• Wirkungsgrad bis zu 80 %, was Wärmeentwicklung und Energieverschwendung reduziert.
• Einfache Schraubklemmenanschlüsse für eine schnelle Installation.

Technische Details

• Eingangsspannung: 19,2 - 36 VDC
• Ausgangsspannung: 24 VDC
• Nennausgangsstrom: 1 A
• Nennausgangsleistung: 24 W
• Wirkungsgrad: 80 %
• Isolationsspannung: 1500 VDC I/O
• Anzahl der Ausgänge: 1
• Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• Betriebstemperatur: -10 bis +60 °C
• Montageart: Chassis-Montage
• Kühlungsart: Freie Luftkonvektion
• Restwelligkeit & Rauschen (max.): 150 mVp-p
• Netzregelung: ±0,5 %
• Lastregelung: ±1,0 %
• Eingangsanschlusstyp: Schraubklemmen
• Ausgangsanschlusstyp: Schraubklemmen
• Serie: SD-25-Serie

Unser Urteil

Der MEAN WELL SD-25B-24 ist eine solide Wahl für Ingenieure, die einen zuverlässigen, isolierten DC-DC-Wandler in einem kompakten Chassis-Montageformat benötigen. Sein weiter Eingangsbereich und die robusten Schutzfunktionen machen ihn vielseitig für industrielle und automobiltechnische Anwendungen.
