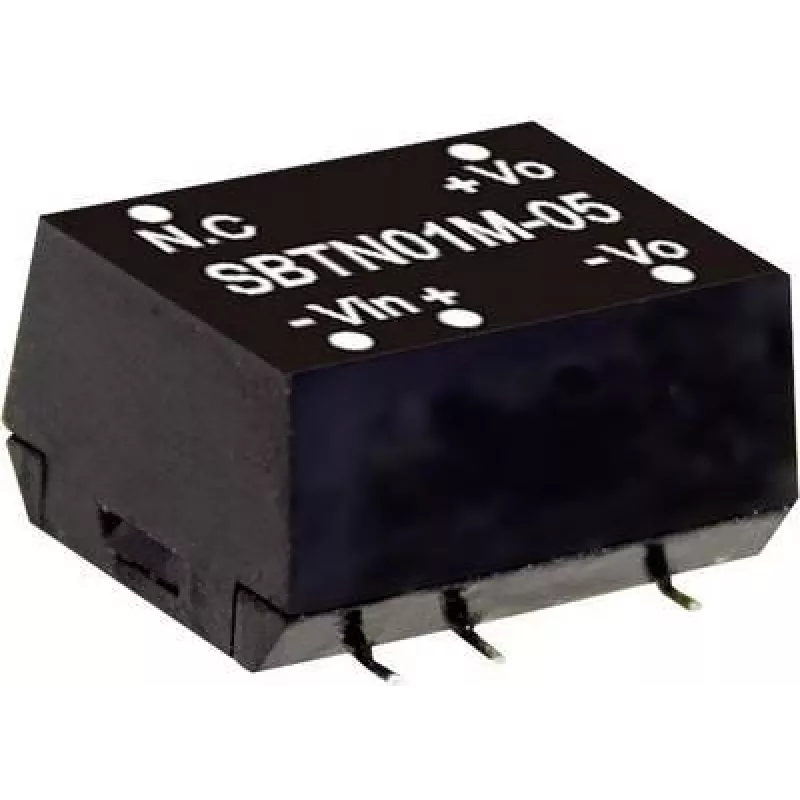

MEAN WELL SBTN01N-05 1W DC-DC-Wandlermodul, 5V Eingang, 5V Ausgang, 200mA, SMD, isoliert

Entwickler von Embedded-Systemen und PCB-Designer benötigen oft eine kompakte, isolierte Stromversorgung für Sensoren, Gate-Treiber oder Kommunikationsschnittstellen. Das MEAN WELL SBTN01N-05 liefert einen geregelten 5V-Ausgang aus einem 5V-Eingang und bietet galvanische Isolation bis zu 1000 VDC in einem Surface-Mount-Gehäuse. Seine winzige Grundfläche und niedrige Bauhöhe machen es ideal für platzbeschränkte Boards, bei denen jeder Millimeter zählt.

Wichtige Spezifikationen

• Eingangsspannung: 4,5–5,5 VDC (nominal 5 VDC)
• Ausgangsspannung: 5 VDC
• Ausgangsstrom: 200 mA (max.)
• Ausgangsleistung: 1 W
• Isolationsspannung: 1000 VDC
• Wirkungsgrad: bis zu 70%
• Betriebstemperatur: -40°C bis +85°C
• Montage: Oberflächenmontage (SMD)
• Schutz: Kontinuierlicher Kurzschlussschutz mit automatischer Wiederherstellung
• Welligkeit & Rauschen: 100 mVp-p (max.)
• Schaltfrequenz: 100 kHz (typ.)
• MTBF: >3.500.000 Stunden
• Kühlung: Freie Luftkonvektion
• Luftfeuchtigkeit: 20–90% RH nicht kondensierend

Warum dieses Produkt wählen

Das SBTN01N-05 zeichnet sich durch seine robuste Isolation und den weiten Temperaturbereich aus, was einen zuverlässigen Betrieb in rauen industriellen Umgebungen gewährleistet. Sein ungeregeltes Design hält die Schaltung einfach, während der integrierte Kurzschlussschutz Schäden bei Fehlerbedingungen verhindert. Das SMD-Gehäuse optimiert die automatisierte Montage, reduziert Produktionskosten und Time-to-Market.

Ideale Anwendungsfälle

• Isolierte Stromversorgung für RS-485/RS-232-Transceiver
• Gate-Treiber-Versorgungen für MOSFET/IGBT-Schaltungen
• Sensorisolation in der industriellen Automatisierung
• Tragbare batteriebetriebene Geräte
• Verteilte Stromversorgungsarchitekturen

Gut zu wissen

Dieses Modul ist ungeregelt, daher kann die Ausgangsspannung je nach Last- und Eingangsänderungen leicht variieren. Für Anwendungen, die eine präzise Regelung erfordern, sollte ein externer Linearregler in Betracht gezogen werden. Das Gerät ist RoHS-konform und für bleifreie Reflow-Lötprozesse geeignet. Beachten Sie stets das Datenblatt des Herstellers für empfohlene PCB-Layout- und Thermikrichtlinien.
