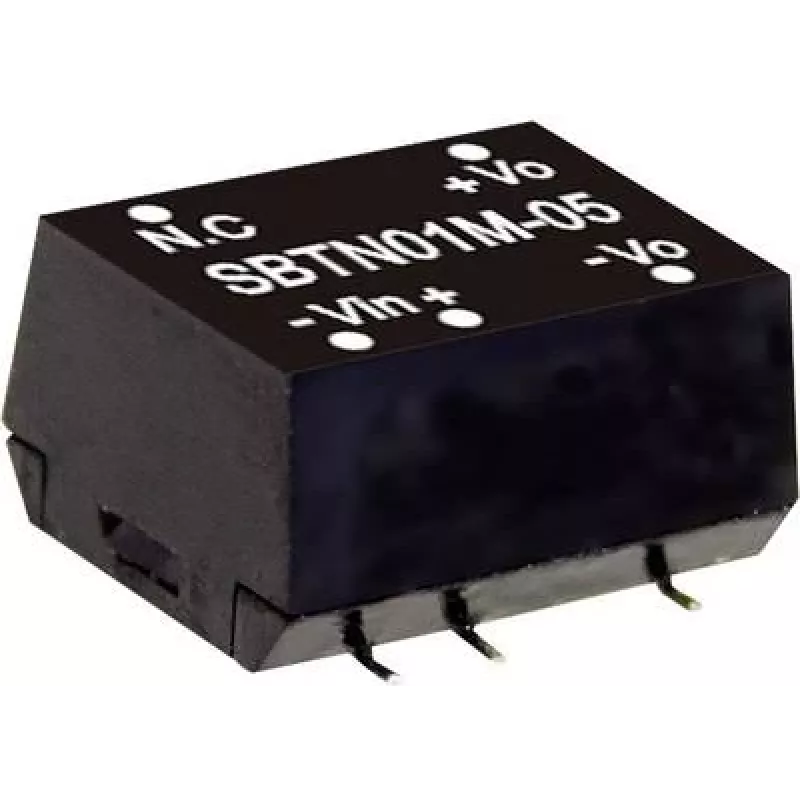

MEAN WELL SBTN01M-05 power adapter 1 W Input voltage 10.8 - 13.2 V Output voltage 5 V

Der MEAN WELL SBTN01M-05 ist ein kompakter, platinenmontierbarer DC-DC-Wandler für Anwendungen mit einer Eingangsspannung zwischen 10,8 und 13,2 V DC. Das Modul liefert eine geregelte 5 V DC Ausgangsspannung mit einem Ausgangsstrombereich von 0,02–0,2 A (max. 1 W) im SMD-Gehäuse und ist RoHS-konform.

Vorteile

Dieser DC-DC-Wandler bietet eine stabile 5 V Ausgangsspannung aus 12-V-Bordnetzen oder ähnlichen Systemen innerhalb des angegebenen Eingangsbereichs. Das platinenmontierbare SMD-Gehäuse spart Platinenfläche und vereinfacht die Montage. Mit geringer Leistungsaufnahme und geregeltem Ausgang eignet er sich zur Versorgung kleiner Elektronik bei Erfüllung der RoHS-Umweltanforderungen.

Geeignet für

• Versorgung kleiner Sensoren und Mikrocontroller-Platinen
• Leistungsarme Kfz- oder Fahrzeugelektronik (12-V-Systeme)
• Eingebettete Module und kompakte Unterhaltungselektronik, die 5 V bei geringem Strom benötigt

Wichtige technische Daten

• Hersteller: MEAN WELL
• Modell / MPN: SBTN01M-05
• Eingangsspannung: 10,8–13,2 V DC
• Ausgangsspannung: 5 V DC
• Ausgangsstrom: 0,02–0,2 A (max. 1 W)
• Montage: Platinenmontage, SMD-Gehäuse
• Konformität: RoHS
• EAN: 4021087041966

Verwendung

Löten Sie den SBTN01M-05 gemäß dem empfohlenen Footprint und der Polarität des Herstellers auf die Platine. Legen Sie eine Eingangsspannung im Bereich von 10,8–13,2 V DC an und überprüfen Sie den Ausgang mit einem Messgerät, bevor Sie empfindliche Lasten anschließen. Achten Sie auf ein geeignetes Platinenlayout und Entkopplung gemäß den MEAN-WELL-Richtlinien, um Stabilität zu gewährleisten und Rauschen zu reduzieren.

Empfehlungen

Verwenden Sie diesen Wandler nur innerhalb der angegebenen Eingangs- und Ausgangsbereiche und überschreiten Sie nicht die 0,2-A-Ausgangsstromgrenze. Sorgen Sie für angemessene thermische Bedingungen auf der Platine und befolgen Sie die MEAN-WELL-Anwendungshinweise zur Montage und zum Leitungsschutz, um einen zuverlässigen Betrieb sicherzustellen.
