MEAN WELL IMC Networks SD-15A-12 DC-DC-Wandler 15W 12V 1,25A

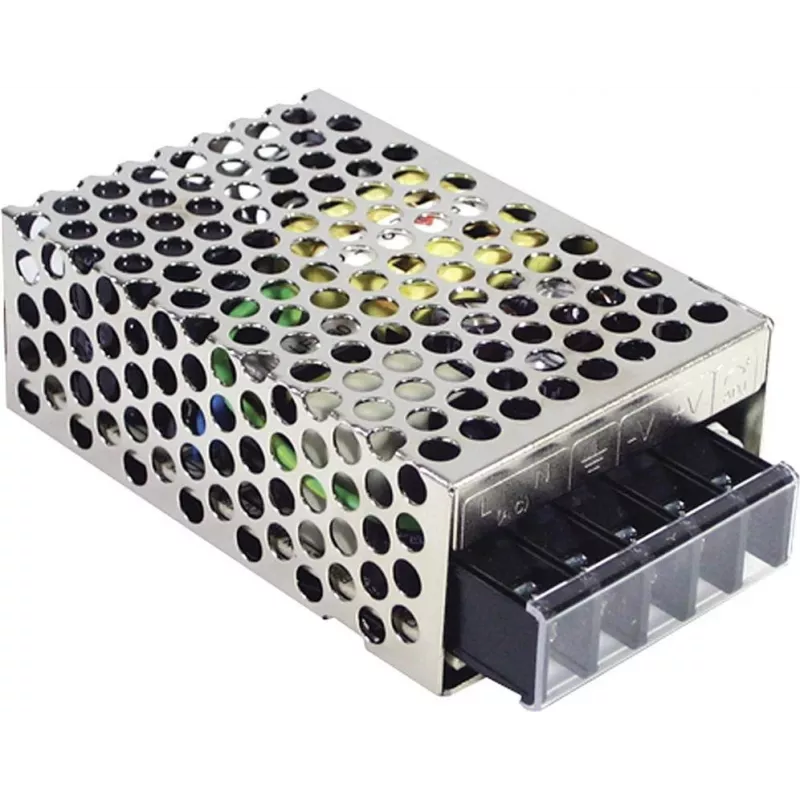

Der SD-15A-12 zeichnet sich als robuster DC-DC-Wandler aus, der für industrielle Umgebungen entwickelt wurde, in denen eine zuverlässige 12V-Stromversorgung unerlässlich ist. Im Gegensatz zu generischen Open-Frame-Modulen ist dieses Gerät in einem stabilen Metallgehäuse untergebracht und akzeptiert einen weiten Eingangsbereich von 19,2–30V DC, was es ideal für batteriebetriebene Systeme, Fahrzeugelektronik und Automatisierungsschränke macht. Sein konvektionsgekühltes Design eliminiert Lüftergeräusche und bewegliche Teile und gewährleistet einen leisen, wartungsfreien Betrieb.

Highlights

• Weiter 2:1-Eingangsbereich: 19,2–30V DC
• Geregelter 12V DC-Ausgang mit bis zu 1,25A (15W)
• Hoher Wirkungsgrad bis zu 74%
• Integrierte Schutzfunktionen: Kurzschluss, Überlast, Überspannung
• 1500V AC Eingangs-Ausgangs-Isolation
• Kompaktes Chassis-Montage-Metallgehäuse mit Schraubklemmen
• Betriebstemperatur von -10°C bis +60°C
• Entspricht UL60950-1, TUV EN60950-1, CB, CE

Im täglichen Einsatz

Die Installation ist unkompliziert: Verbinden Sie Ihre DC-Quelle mit den Eingangsschraubklemmen und Ihre Last mit den Ausgangsklemmen. Der Wandler hält eine enge Netz- und Lastregelung ein (±0,5% bzw. ±1,0%), was eine stabile Spannung auch bei schwankender Eingangsspannung gewährleistet. Geringe Restwelligkeit und Rauschen (120mVp-p) machen ihn für empfindliche Elektronik geeignet. Das Metallgehäuse bietet mechanischen Schutz und unterstützt die Wärmeableitung, während die freie Konvektionskühlung das Gerät leise hält.

Technische Daten

• Eingangsspannung: 19,2–30V DC
• Ausgangsspannung: 12V DC
• Ausgangsstrom: 1,25A
• Ausgangsleistung: 15W
• Wirkungsgrad: 74%
• Isolationsspannung: 1500V AC (Eingang zu Ausgang)
• Schutz: Kurzschluss, Überlast, Überspannung
• Betriebstemperatur: -10°C bis +60°C
• Montage: Chassis-Montage
• Kühlung: Freie Luftkonvektion
• Restwelligkeit & Rauschen: 120mVp-p
• Netzregelung: ±0,5%
• Lastregelung: ±1,0%
• MTBF: >300.000 Stunden
• Zertifizierungen: UL60950-1, TUV EN60950-1, CB, CE
• Anschlüsse: Schraubklemmen (Eingang und Ausgang)
• Gehäuse: Metallgehäuse

Abschließende Bemerkung

Der SD-15A-12 ist eine zuverlässige Wahl für Ingenieure und Integratoren, die einen kompakten, isolierten DC-DC-Wandler mit bewährter Zuverlässigkeit und globalen Sicherheitszertifizierungen benötigen.
