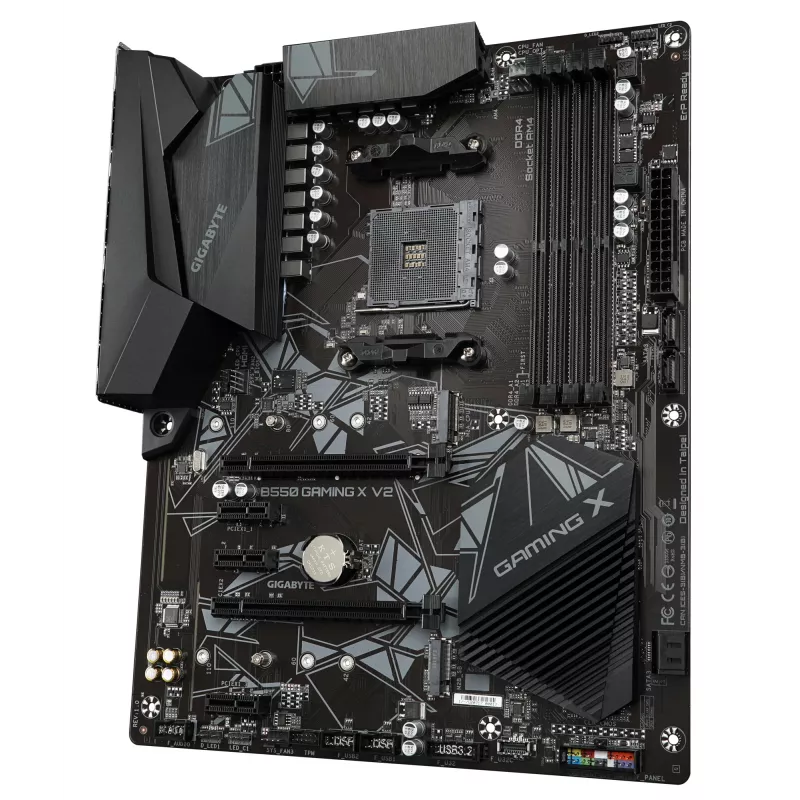

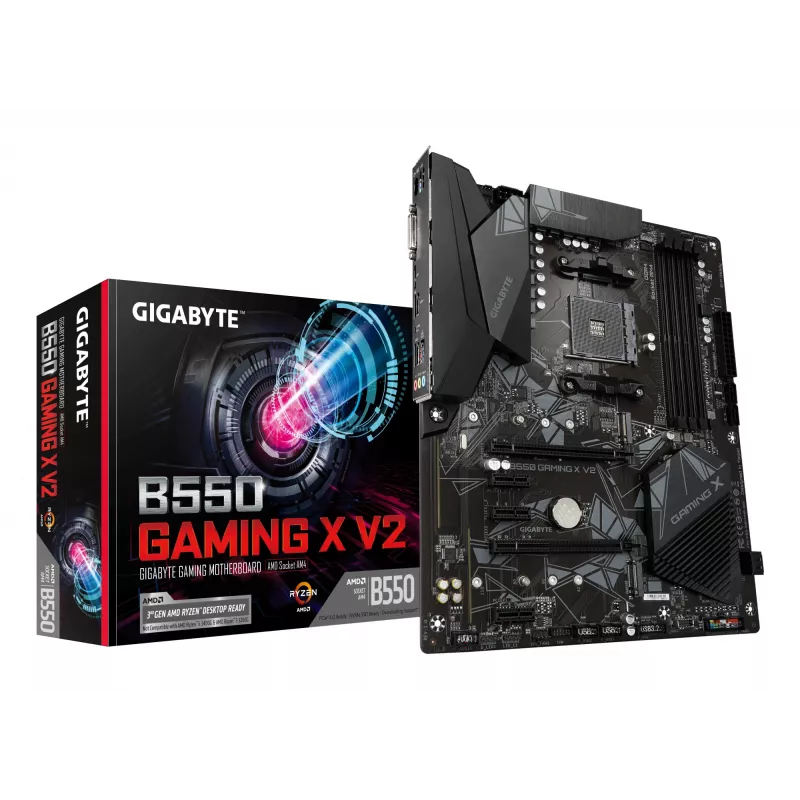

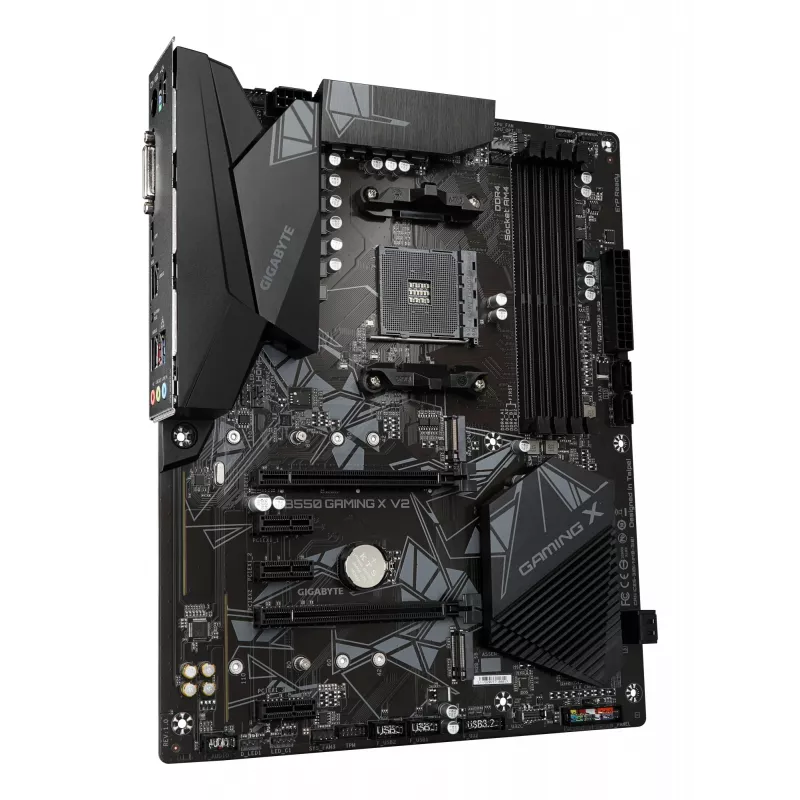

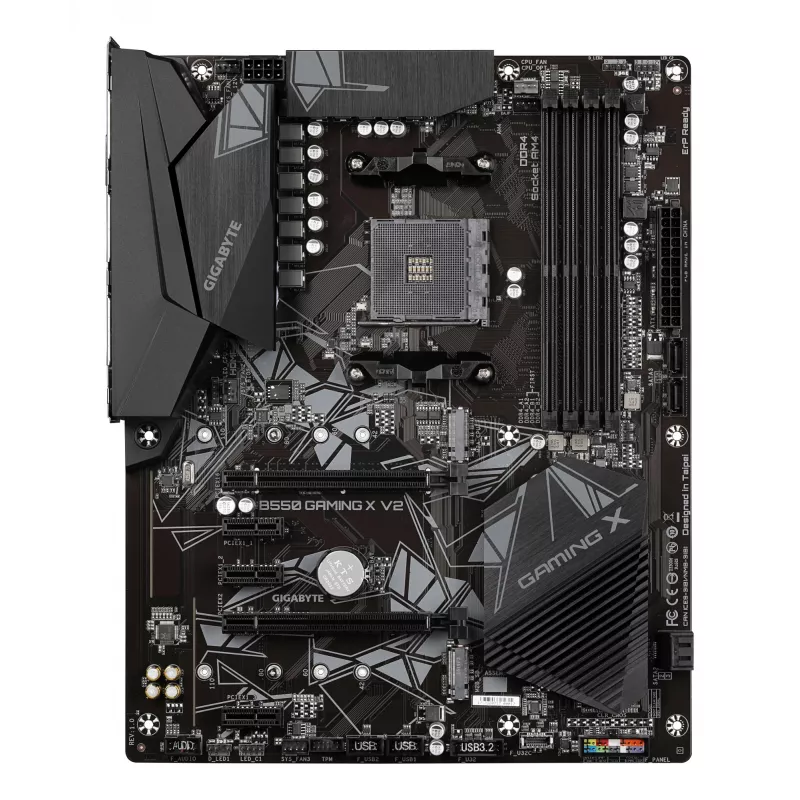

Mainboard Gigabyte B550 Gaming X V2 AMD B550 Socket AM4 ATX

Socket AM4 Mainboard mit AMD B550-Chipsatz, das AMD Ryzen™ 5000 Series, 3rd Gen Ryzen™ und 3rd Gen Ryzen™ mit Radeon™ Graphics Prozessoren unterstützt. Die Platine verfügt über 4 DIMM-Steckplätze für Dual-Channel-DDR4 (ECC/Non-ECC) bis zu 128 GB, zwei NVMe-M.2-Steckplätze, 4 SATA III-Ports, Gigabit LAN, frontseitiges USB Type-C™, HDMI- und DVI-D-Ausgänge, UEFI AMI-Firmware und den ATX-Formfaktor.

Vorteile

Das Mainboard bietet ein 10+3-Phasen-Digital Twin Leistung Design mit MOSFETs mit niedrigem RDS(on) für eine stabile Stromversorgung von 3rd Gen AMD Ryzen-Prozessoren. Es umfasst zwei ultraschnelle NVMe-PCIe-4.0/3.0-x4-M.2-Anschlüsse, einen Ultra-Durable-PCIe-4.0-bereiten x16-Steckplatz, hochwertige Audiokondensatoren mit Audio-Rauschschutz und Smart Fan 5 mit mehreren Temperatursensoren und Hybrid-Lüfteranschlüssen. Zu den weiteren Funktionen gehören frontseitiges USB 3.2 Gen1 Type-C, HDMI-2.1-Unterstützung, RGB FUSION 2.0 mit Unterstützung adressierbarer LEDs, Q-Flash Plus für BIOS-Updates ohne installierte CPU / Speicher / GPU, Anti-Schwefel-Widerstandsschutz und ein massiver 8-poliger ATX-12V-Stromanschluss.

Wichtige Spezifikationen

• CPU-Sockel: AM4, unterstützt AMD Ryzen™ 5000 Series und 3rd Gen Ryzen™ (einschließlich mit Radeon™ Graphics)
• Chipsatz: AMD B550
• Speicher: 4 × DDR4-DIMM, Dual-Channel, ECC/Non-ECC ungepuffert, bis zu 128 GB
• Erweiterung: 1 × PCIe-4.0-bereiter x16-Steckplatz
• Speicher: 2 × M.2 (NVMe PCIe 4.0*/3.0 x4 & PCIe 3.0 x4), 4 × SATA III
• LAN: Realtek 8118 Gigabit LAN mit Bandbreitenverwaltung

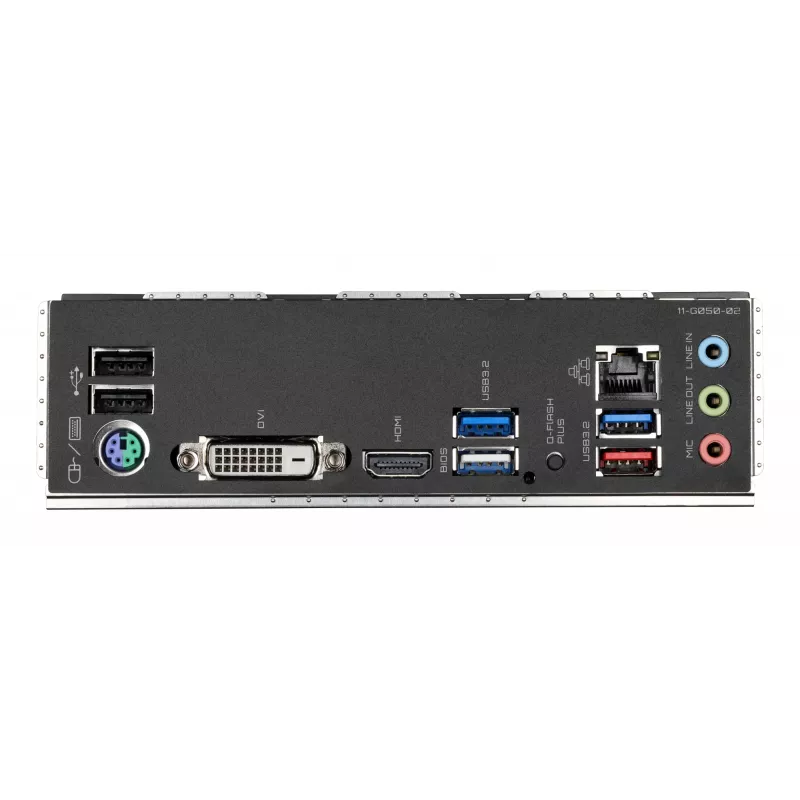

• Rückseitige I/O: HDMI 2.1, DVI-D, USB-Anschlüsse (einschließlich USB 3.2 Gen1 Type-C-Unterstützung über den Front-Header)
• Audio: Hochwertige Audiokondensatoren und Audio-Rauschschutz
• BIOS/Firmware: UEFI AMI mit Q-Flash-Plus-Unterstützung
• Formfaktor: ATX

Anwendung

Installieren Sie die AM4-CPU, setzen Sie kompatible DDR4-Speichermodule in die vier DIMM-Steckplätze ein und verbinden Sie die Stromversorgung über den massiven 8-poligen ATX-12V-Anschluss und die Haupt-ATX-Stromversorgung. Montieren Sie M.2-SSDs in die M.2-Sockel oder schließen Sie SATA-Laufwerke an die SATA-III-Ports an. Verbinden Sie USB-Type-C-Geräte an der Frontblende mit dem Onboard-Header und schließen Sie bei Bedarf ein Display an die HDMI- oder DVI-D-Ausgänge an. Verwenden Sie für die Erstkonfiguration das UEFI-AMI-BIOS, aktivieren Sie XMP/DOCP-Profile oder passen Sie Lüfterkurven und RGB-Einstellungen über die mitgelieferten Software-Tools (EasyTune™, RGB Fusion 2.0, Smart Fan 5) an. Um das BIOS ohne installierte CPU, Speicher oder GPU zu aktualisieren, speichern Sie die umbenannte BIOS-Datei (gigabyte.bin) auf einem USB-Laufwerk und verwenden Sie die Q-Flash-Plus-Taste.

Empfehlungen

Für optimale Leistung kombinieren Sie dieses B550-Mainboard mit einer 3rd-Gen- oder neueren AMD-Ryzen-CPU, hochwertigen DDR4-Speicherkits (passend zur Dual-Channel-Konfiguration) und NVMe-SSDs für den schnellsten Speicher. Stellen Sie sicher, dass Ihr Gehäuse den ATX-Formfaktor unterstützt und ausreichenden Luftstrom bietet; konfigurieren Sie die Smart-Fan-5-Profile, um sichere Temperaturen zu gewährleisten. Verwenden Sie vor intensiven Workloads oder der Installation einer neuen CPU das neueste BIOS des Herstellers.
