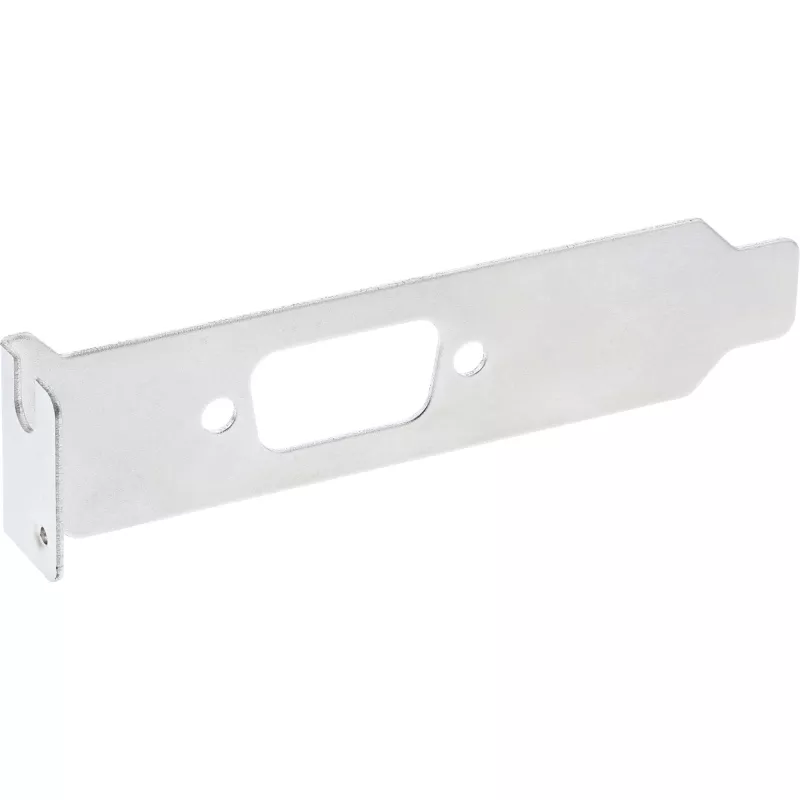

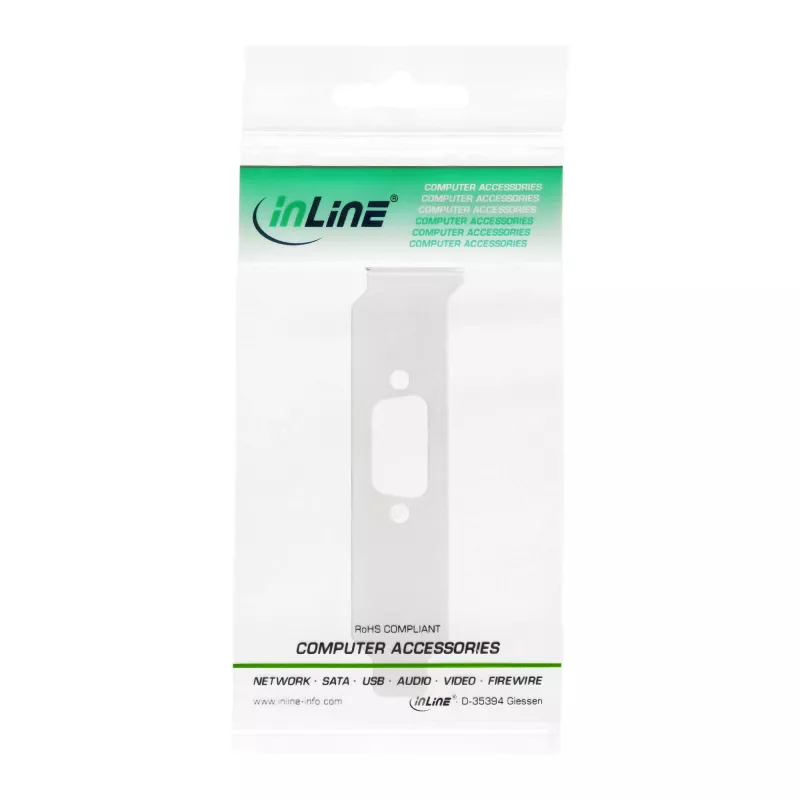

Low-Profile-Slotblech InLine 33208D mit Aussparung für DB9-Steckverbinder

Das InLine Low-Profile-Slotblech 33208D bietet eine kompakte Montagelösung für DB9-Steckverbinder (9-polig Sub-D), männlich oder weiblich, und ermöglicht die Installation an der Rückwand eines Gehäuses oder Servers unter Verwendung eines verfügbaren PCI-Steckplatzes. Gefertigt aus 0,8 mm starkem SPCC-Stahl mit vernickelter, silberfarbener Oberfläche, ist das Blech für Low-Profile-PC-Gehäuse und enge Einbausituationen konzipiert und gewährleistet einen stabilen Sitz des Steckverbinders sowie einen zugänglichen externen DB9-Anschluss.

Vorteile

Das Low-Profile-Design ermöglicht den Einbau in schlanke Gehäuse, in die Standardblenden nicht passen würden. Die SPCC-Stahlkonstruktion mit Vernickelung bietet mechanische Festigkeit und Korrosionsbeständigkeit. Das Blech nimmt sowohl männliche als auch weibliche 9-polige Sub-D-Steckverbinder auf und vereinfacht so die Kompatibilität mit vorhandener DB9-Verkabelung und Geräten.

Geeignet für

• Montage von männlichen oder weiblichen DB9-Steckverbindern (9-polig Sub-D) in Low-Profile-PC-Gehäusen
• Hinzufügen externer serieller Anschlüsse zu Servern, Embedded-Systemen oder Industriegehäusen
• DIY-Elektronikprojekte sowie professionelle Rackmount- oder Small-Form-Factor-Systeme

Technische Daten

• Modell: InLine 33208D
• Steckverbindertyp: Aussparung für männlichen oder weiblichen DB9-Steckverbinder (9-polig Sub-D)
• Material: SPCC-Stahl
• Materialstärke: 0,8 mm
• Oberflächenveredelung: Vernickelt (Silber)
• Farbe: Silber
• MPN: 33208D
• EAN: 4043718267378

Anwendung

Positionieren Sie das Blech in einem freien PCI-Steckplatz an der Rückseite des Gehäuses, sodass die DB9-Aussparung mit der Slot-Öffnung fluchtet. Befestigen Sie das Blech mit der Slot-Halteschraube am Chassis. Montieren Sie den männlichen oder weiblichen DB9-Sub-D-Steckverbinder in die Aussparung des Blechs und befestigen Sie ihn gemäß den Anweisungen des Steckverbinderherstellers. Verbinden Sie das interne Kabel oder den Header nach Bedarf mit der Geräteplatine oder Schnittstelle und testen Sie anschließend die korrekte Funktion des externen Anschlusses.

Empfehlungen

Verwenden Sie das Blech für zuverlässige Leistung in Gehäusen, die mit Low-Profile-PCI-Steckplätzen kompatibel sind, und stellen Sie sicher, dass der Steckverbinder ordnungsgemäß mit dem Chassis geerdet ist. Vermeiden Sie übermäßiges Anziehen der Befestigungsschrauben, um eine Verformung des 0,8 mm starken Stahlmaterials zu verhindern.
