Lenovo RAID 940-16I RAID-Steuergerät PCI Express x4 4.0 12 Gbit/s

Zusammenfassung
Die ThinkSystem RAID 940-Familie von PCIe 4.0 12 Gbps SAS RAID-Controllern sind hochleistungsfähige RAID-on-Chip (ROC)-Adapter für die Anbindung an interne Serverlaufwerke. Diese Adapter unterstützen die RAID-Level 0, 1, 10, 5, 50, 6 und 60 und verfügen über eine umfangreiche Liste von RAS- und Verwaltungsfunktionen.
Dieser Produktleitfaden bietet wichtige Informationen für den Vorverkauf, um die ThinkSystem RAID 940-8i-, 16i- und 32i-Adapter und ihre wichtigsten Funktionen, Spezifikationen und Kompatibilität zu verstehen. Dieser Leitfaden richtet sich an technische Spezialisten, Vertriebsspezialisten, Vertriebsingenieure, IT-Architekten und andere IT-Experten, die mehr über die Adapter erfahren und ihren Einsatz in IT-Lösungen in Betracht ziehen möchten.

Einführung
Die ThinkSystem RAID 940-Familie von PCIe 4.0 12 Gbps SAS RAID-Controllern sind hochleistungsfähige RAID-on-Chip (ROC)-Serveradapter für die Anbindung an interne Serverlaufwerke. Diese Adapter unterstützen die RAID-Level 0, 1, 10, 5, 50, 6 und 60 und verfügen über eine umfangreiche Liste von RAS- und Verwaltungsfunktionen.

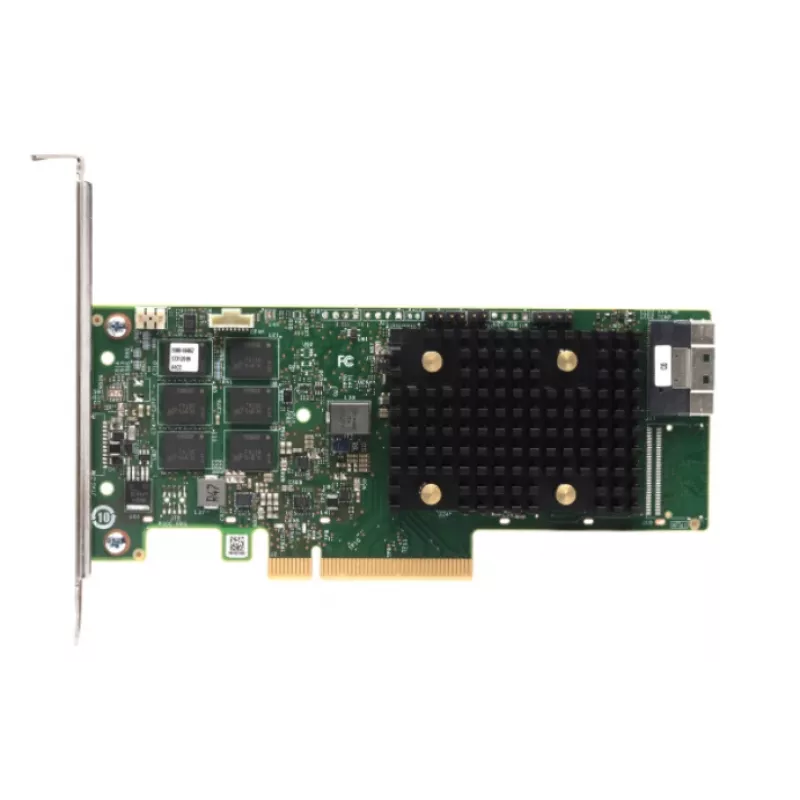

Der ThinkSystem RAID 940-16i ist in der folgenden Abbildung dargestellt.

Wussten Sie schon?
Die Adapter der RAID 940-Serie verfügen alle über eine PCIe 4.0-Hostschnittstelle, die die Bandbreite zwischen Server und Adapter im Vergleich zur vorherigen Generation der RAID 930-Adapter verdoppelt. Dies verbessert die Gesamtleistung des Speichersubsystems, indem bis zu 3 Millionen IOPS (JBOD-Modus) und bis zu 3 Millionen IOPS in RAID (Random Reads) unterstützt werden.
RAID-on-Chip-basierte Steuergerät wie die RAID 940-Adapter verfügen über einen dedizierten Prozessor, der alle RAID-Funktionen von der Server-CPU auslagert. Mit Hardwarebeschleunigung für RAID 5 und 6 Operationen sowie bis zu 8 GB dediziertem Speicher für das Caching bieten der 940-8i, 16i und 32i die ultimative Leistung für ThinkSystem-Server.

Teilenummerninformationen
Die folgende Tabelle enthält die Bestellteilenummern für die Adapter.
Die Tabelle enthält Funktionscodes für die RAID 940-Adapter, die mit aktivierter Tri-Mode-Funktion bestellt werden können. Tri-Mode ermöglicht die Unterstützung von SAS-, SATA- und NVMe-Laufwerken, die an den Adapter angeschlossen werden können, wie im Abschnitt Funktionen beschrieben.

Lenovo RAID 940-16I. Unterstützte Speicherlaufwerksschnittstellen: SAS, Serial ATA, Hostschnittstelle: PCI Express x4. RAID-Level: 0, 1, 5, 10, 50, 60, Datenübertragungsrate: 12 Gbit/s, Formfaktor: Low-Profile-MD2-PCIe-AIC
