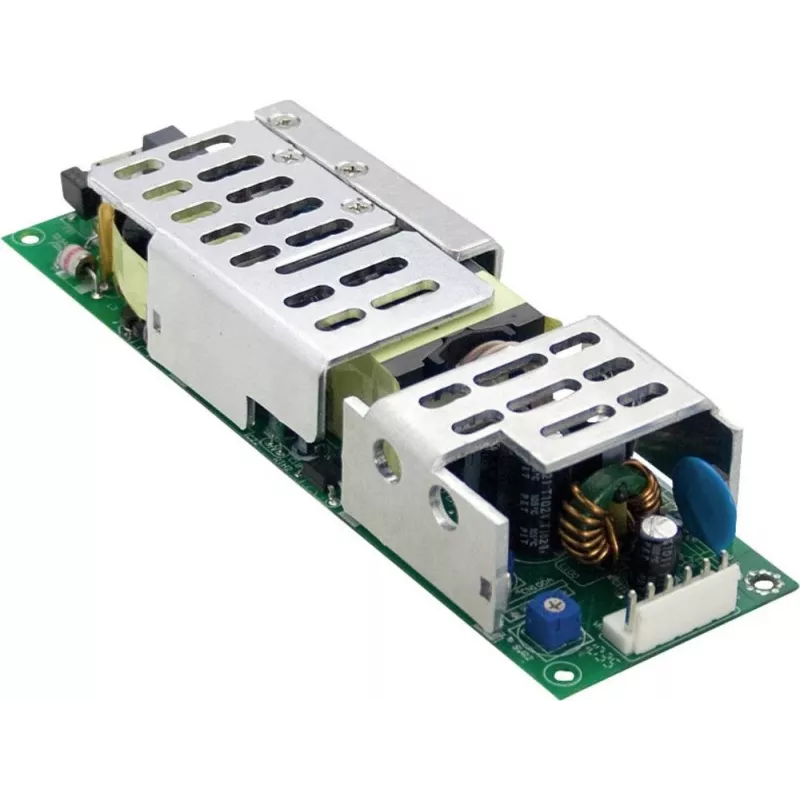

LED-Treiber MEAN WELL HLP-80H-30

Der MEAN WELL HLP-80H-30 ist ein AC-DC-LED-Treiber mit Einzelausgang, der bis zu 80 W Leistung mit einer festen Ausgangsspannung von 30 V DC und einem maximalen Ausgangsstrom von 2,70 A liefert. Er unterstützt einen weiten AC-Eingangsbereich von 90–305 VAC und ist in einer Open-Frame-Bauform mit kompakten Abmessungen (53 mm Breite, 162 mm Tiefe) und einem Gewicht von ca. 300 g gefertigt. Das Gerät arbeitet im Mischbetrieb (CV+CC), um stabile Spannung und Strom für eine Vielzahl von LED-Beleuchtungsanwendungen bereitzustellen, und unterstützt Dimmung über 1–10 V, PWM oder Widerstandssteuerung.

Vorteile

Der HLP-80H-30 kombiniert Konstantspannungs- und Konstantstrombetrieb, um eine zuverlässige LED-Leistung bei unterschiedlichen Lasten zu gewährleisten. Sein weiter Eingangsspannungsbereich ermöglicht den Einsatz in Regionen mit variierenden Netzspannungen. Das kompakte Open-Frame-Design und das geringe Gewicht vereinfachen die Installation und Integration in Leuchten oder Betriebsgeräte. Integrierte Dimmoptionen (1–10 V, PWM, Widerstand) machen ihn kompatibel mit gängigen Lichtsteuerungssystemen.

Geeignet für

• Innen-LED-Leuchten, die 30 V DC und bis zu 2,70 A benötigen
• LED-Module in Beschilderungs- und Akzentbeleuchtung
• Retrofit-Leuchten und steuerungsbereite Installationen
• Anwendungen, die 1–10 V- oder PWM-Dimmung erfordern

Technische Daten

• Marke: MEAN WELL
• Modell / MPN: HLP-80H-30
• Ausgang: 30 V DC, 2,70 A (80 W max)
• Eingangsspannung: 90–305 VAC
• Betriebsart: Mischbetrieb (CV + CC)
• Bauform: Open Frame
• Dimmung: 1–10 V, PWM, Widerstand
• Abmessungen (B × T): 53 mm × 162 mm
• Gewicht: ≈300 g
• EAN: 4021087021623

Verwendung

Installieren Sie den Open-Frame-Treiber gemäß den örtlichen elektrischen Sicherheitsvorschriften und den Montageempfehlungen von MEAN WELL. Schließen Sie die AC-Netzspannung (90–305 VAC) an die Eingangsklemmen und die LED-Last an den 30-V-DC-Ausgang an, wobei Sie auf die richtige Polarität achten und den Ausgangsstrom von 2,70 A nicht überschreiten. Verwenden Sie zur Dimmung ein kompatibles 1–10-V-Steuersignal, eine PWM-Quelle oder einen Widerstand gemäß den Dimm-Verdrahtungsrichtlinien von MEAN WELL. Sorgen Sie für eine ausreichende Belüftung rund um das Open-Frame-Gerät, um die Nennleistung aufrechtzuerhalten.

Empfehlungen

Verwenden Sie den HLP-80H-30 in Installationen, in denen der Treiber vor direktem Kontakt und Feuchtigkeit geschützt ist, es sei denn, es wird ein zusätzliches Gehäuse oder ein zusätzlicher Schutz bereitgestellt. Überprüfen Sie die Kompatibilität der LED-Module mit dem 30-V-Ausgang und dem gemischten CV+CC-Verhalten. Beachten Sie das Datenblatt des Herstellers für Wärmemanagement, Schaltpläne und Sicherheitshinweise.
