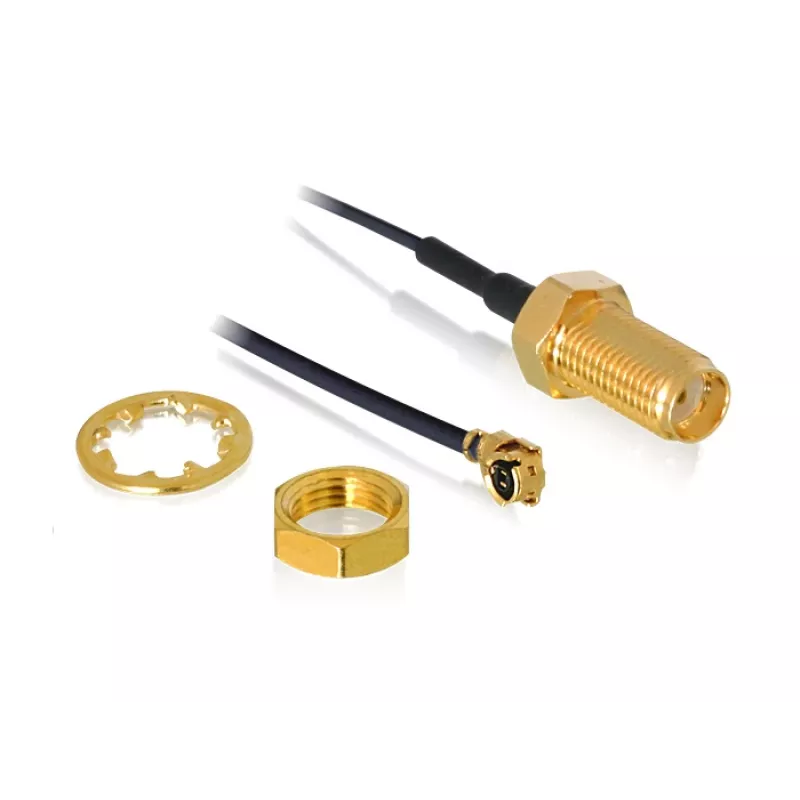

Koaxialkabel DeLOCK 88824 0,35 m MHF (I-PEX) RF SMA Schwarz

Das DeLOCK 88824 Koaxialkabel ist ein 0,35 m langes HF-Verbindungskabel mit einer RF-SMA-Buchse zur Schalttafelmontage an einem Ende und einem MHF (I-PEX) / U.FL-LP-088-kompatiblen Stecker am anderen. Es handelt sich um ein 50-Ohm-Koaxialkabel mit einem Durchmesser von 1,37 mm und einer Wickellänge von 10 mm, das zur Übertragung von Hochfrequenzsignalen bis 6 GHz in kompakten oder beengten Installationen konzipiert ist.

Vorteile

Das Kabel kombiniert einen standardmäßigen RF-SMA-Schalttafelstecker mit einem MHF (I-PEX)-Stecker und ermöglicht so die Verbindung zwischen Geräten, die diese gängigen HF-Schnittstellen nutzen. Seine kurze Länge von 350 mm und das schlanke Koaxkabel mit 1,37 mm erleichtern die Verlegung auf engem Raum, während die 50-Ohm-Impedanz und die Unterstützung bis 6 GHz die Kompatibilität mit vielen HF-Modulen und Antennen gewährleisten.

Geeignet für

Technische Daten

Verwendung

Richten Sie den MHF (I-PEX)-Stecker auf die entsprechende Buchse des HF-Moduls aus und drücken Sie ihn vorsichtig, bis er einrastet. Setzen Sie die RF-SMA-Schalttafelbuchse in die Platte oder den passenden SMA-Stecker ein und befestigen Sie sie bei Bedarf. Vermeiden Sie übermäßiges Biegen oder Ziehen in der Nähe der Steckerenden; halten Sie die angegebene Wickellänge bei der Verlegung ein, um die Signalintegrität zu bewahren.

Empfehlungen

Verwenden Sie dieses 50-Ohm-Koaxialkabel für Verbindungen innerhalb seiner Nennfrequenz (bis 6 GHz) und vermeiden Sie wiederholtes Trennen des MHF (I-PEX)-Steckers, um Verschleiß zu verhindern. Verlegen Sie das Kabel mit sanften Kurven und minimieren Sie scharfe Biegungen, um die Impedanz zu erhalten und Signalverluste zu verringern.
