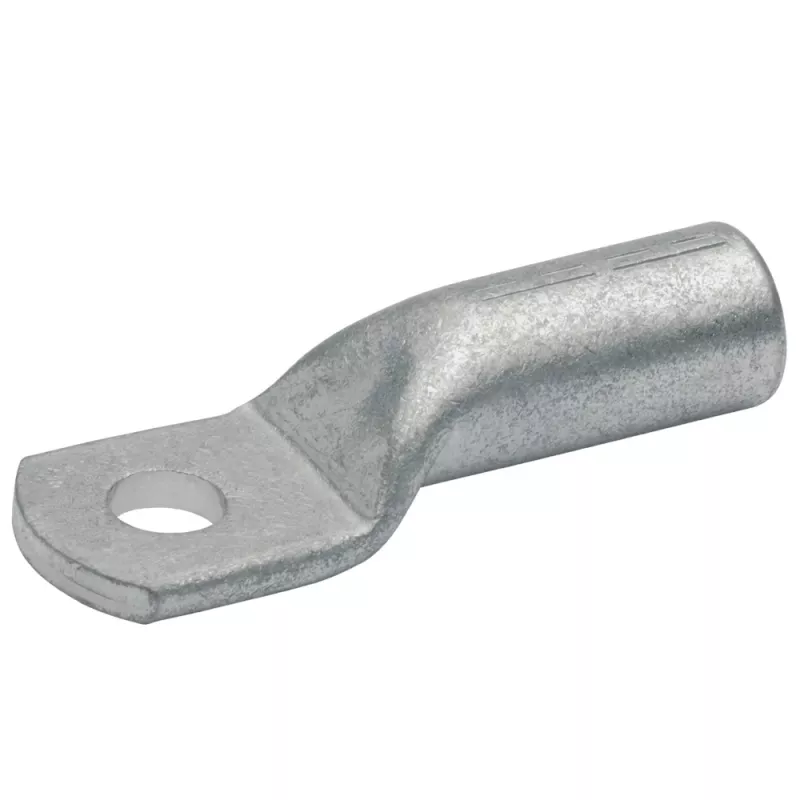

KLAUKE Presskabelschuh DIN 46235 70mm² M8 verzinntes Kupfer

Der KLAUKE Presskabelschuh n. DIN 70qmm M8 ist ein hochwertiger Presskabelschuh für zuverlässige und dauerhafte elektrische Verbindungen. Hergestellt aus Elektrolytkupfer (E-Cu) mit verzinntem Oberfläche, gewährleistet dieser Kabelschuh hervorragende Leitfähigkeit und Korrosionsbeständigkeit. Er entspricht der Norm DIN 46235 und ist für Kupferleiter bis 1000 V geeignet. Der rohrförmige Schaft verfügt über ein Sichtloch zur Überprüfung der korrekten Crimpung, und der Kabelschuh akzeptiert je nach verwendetem Werkzeug 2-3 Crimps. Ideal für industrielle und kommerzielle Anwendungen, bei denen sichere, langlebige Anschlüsse erforderlich sind.

Vorteile

Verzinnte Kupferkonstruktion bietet hervorragende Korrosionsbeständigkeit und lange Lebensdauer. Sichtloch ermöglicht visuelle Bestätigung der korrekten Leitereinführung. Weiter Betriebstemperaturbereich von -40°C bis +120°C gewährleistet Leistung unter extremen Bedingungen. RoHS- und halogenfrei für Umweltsicherheit.

Geeignet für

• Crimpen auf Kupferkabel mit Querschnitt 70 mm²
• Elektroinstallationen in Schaltanlagen, Steuerungstafeln und Verteilungssystemen
• Verdrahtung von Industriemaschinen und -anlagen
• Stromversorgungsanschlüsse bis 1000 V

Wichtige Spezifikationen

• Leiterquerschnitt: 70 mm²
• Bolzengröße: M8 (Lochdurchmesser 8,4 mm)
• Material: Elektrolytkupfer, verzinnt
• Norm: DIN 46235
• Schaftinnendurchmesser: 11,5 mm
• Schaftaußendurchmesser: 15,5 mm
• Laschenbreite: 22 mm
• Gesamtlänge: 65 mm
• Betriebstemperatur: -40°C bis +120°C
• Spannungsfestigkeit: Bis 1000 V
• Anzahl der Crimps: 2-3
• RoHS-konform: Ja
• Halogenfrei: Ja

Empfehlungen

Für optimale Leistung verwenden Sie ein geeignetes Crimpwerkzeug, das von KLAUKE empfohlen wird. Stellen Sie sicher, dass der Leiter vollständig in den Schaft eingeführt ist, bevor Sie crimpen. Überprüfen Sie die Crimpqualität mit dem Sichtloch.
