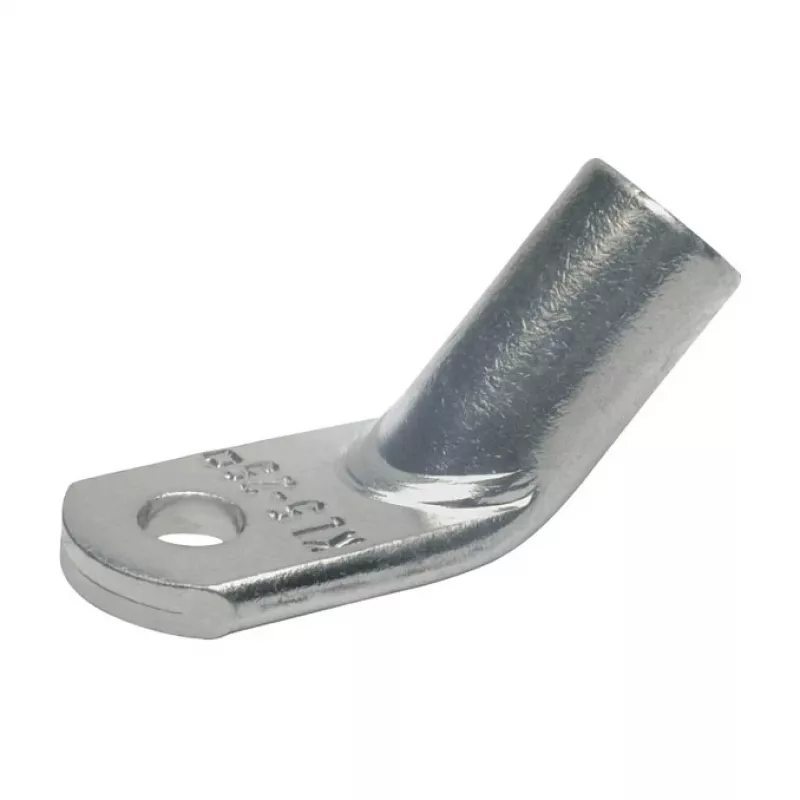

Klauke 48R1245 Winkel-Rohrkabelschuh, verzinntes Kupfer, 95 mm², M12, 45°

Für anspruchsvolle elektrische Verbindungen, bei denen der Platz knapp ist und Zuverlässigkeit oberste Priorität hat, ist der Klauke 48R1245 Winkel-Rohrkabelschuh die richtige Wahl. Im Gegensatz zu herkömmlichen geraden Kabelschuhen ermöglicht seine 45°-Biegung eine saubere Verlegung in Schaltanlagen und Schaltschränken, ohne den Leiter zu belasten. Der Kabelschuh besteht aus Elektrolytkupfer und ist mit einer gleichmäßigen Verzinnung versehen, die hervorragende Leitfähigkeit und eingebauten Korrosionsschutz für langfristige Stabilität bietet.

Highlights

• 45°-Winkeldesign vereinfacht die Kabelführung auf engem Raum
• Verzinntes Elektrolytkupfer gewährleistet geringen Übergangswiderstand und Schutz vor Oxidation
• Für 95 mm² Kupferleiter, gecrimpt für eine gasdichte, dauerhafte Verbindung
• M12-Bolzenloch passend für Standard-Sammelschienen und Anschlussbolzen
• Entspricht DIN 46235, RoHS-konform, ausgelegt bis 1000 V

Im täglichen Einsatz

Monteure schätzen die präzisen Abmessungen und die konstante Materialqualität. Der Kabelschuh lässt sich sauber mit Standard-Sechskantpresswerkzeugen vercrimpen, und der abgewinkelte Schaft reduziert die Notwendigkeit, das Kabel zusätzlich zu biegen, was die Litzen mit der Zeit schwächen kann. Ob in der Energieverteilung, bei Motoranschlüssen oder Erdungssystemen – dieser Kabelschuh gewährleistet eine sichere mechanische und elektrische Verbindung, auch unter Vibration oder thermischen Wechselbelastungen. Die Verzinnung macht ihn zudem für Kupferleiter in Umgebungen geeignet, in denen Feuchtigkeit oder milde korrosive Stoffe vorhanden sind.

Technische Daten

• Produkttyp: Rohrkabelschuh, abgewinkelt
• Material: Elektrolytkupfer (E-Cu), verzinnt
• Kabelquerschnitt: 95 mm²
• Bolzenlochdurchmesser: M12
• Winkel: 45°
• Anzahl der Bolzenlöcher: 1
• Verbindungsmethode: Crimpen
• Leiterkompatibilität: Mehrdrähtige Kupferleiter
• Normenkonformität: DIN 46235
• Betriebstemperaturbereich: -50°C bis +150°C
• Spannungsfestigkeit: Bis 1000 V
• RoHS-konform: Ja
• Herstellerserie: 48R-Serie
• Anwendung: Elektroinstallationen, Schaltanlagen, Schaltschränke

Abschließender Hinweis

Wählen Sie den Klauke 48R1245, wenn Sie einen zuverlässigen, korrosionsbeständigen Winkelkabelschuh benötigen, der die Verdrahtung in kompakten elektrischen Baugruppen vereinfacht.
