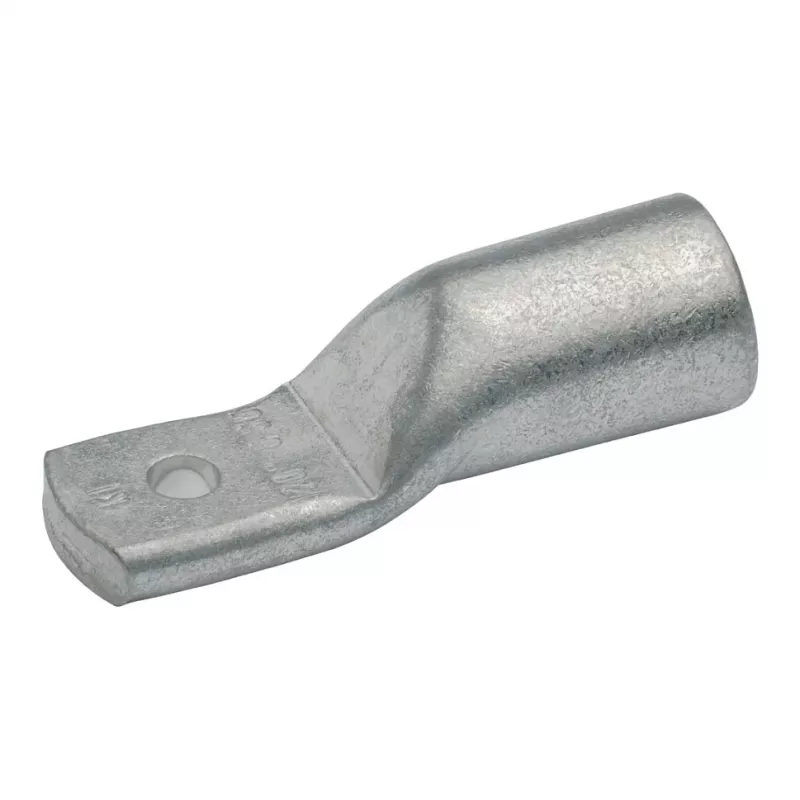

Klauke 11SG10 Bimetall-Verbindungsmuffe für Aluminium-Kupfer-Leiter 185 mm², verzinnt, Crimpverbindung, 65 mm Länge

Die Verbindung von Aluminium- und Kupferleitern in elektrischen Installationen führt häufig zu galvanischer Korrosion, was die langfristige Zuverlässigkeit beeinträchtigt. Die Klauke 11SG10 Bimetall-Verbindungsmuffe löst dieses Problem, indem sie eine sichere, korrosionsbeständige Crimpverbindung zwischen Aluminium- und Kupferleitern mit 185 mm² Querschnitt herstellt. Ihre verzinnte Kupferseite und Aluminiumseite gewährleisten eine dauerhafte, widerstandsarme Verbindung, ideal für Niederspannungs-Stromverteilung und Sammelschienenverbindungen.

Für wen ist sie geeignet

Diese Muffe ist für Elektriker, Schaltschrankbauer und Wartungspersonal gedacht, die Aluminium- und Kupferleiter sicher in industriellen, gewerblichen oder Versorgungsanwendungen verbinden müssen. Sie eignet sich für Kabelverbindungen, Transformatorenabschlüsse und Verteilerkästen, wo Mischmetallverbindungen erforderlich sind.

Hauptmerkmale

• Bimetall-Konstruktion: Aluminiumzylinder auf der einen Seite, verzinnte Kupferzylinder auf der anderen Seite, verhindert galvanische Korrosion.
• Ausgelegt für 185 mm² Leiter auf beiden Seiten, gewährleistet eine korrekte Passform und optimales Crimpen.
• Crimpverbindung für eine gasdichte, mechanisch feste Verbindung mit niedrigem Kontaktwiderstand.
• Entspricht DIN 46267, garantiert Dimensions- und Leistungsstandards.
• Unisolierte Rohrform mit Crimpmarkierungen für präzise Werkzeugpositionierung.

Technische Daten

• Produkttyp: Bimetall-Verbindungsmuffe
• Leitermaterial (Aluminiumseite): Aluminium (E-Al)
• Leitermaterial (Kupferseite): Kupfer (E-Cu), verzinnt
• Leiterquerschnitt: 185 mm² (beide Seiten)
• Gesamtlänge: 65 mm
• Außendurchmesser: 19 mm
• Innendurchmesser: ca. 17,5 mm (beide Seiten)
• Verbindungsart: Crimp
• Norm: DIN 46267
• Isolation: Unisoliert
• Spannungsebene: Niederspannung (bis 1 kV)
• Korrosionsschutz: Verhindert galvanische Korrosion zwischen Al und Cu

Tipps

Verwenden Sie ein geeignetes Crimpwerkzeug mit der richtigen Matrizengröße für 185 mm² Leiter. Stellen Sie sicher, dass der Leiter vor dem Crimpen vollständig in die Muffe eingeführt ist. Für beste Ergebnisse folgen Sie den Crimpmarkierungen auf der Muffe und überprüfen Sie die Verbindung mit einem Zugtest. Diese Muffe ist nicht isoliert; bringen Sie nach dem Crimpen bei Bedarf eine geeignete Isolierung oder einen Schrumpfschlauch an.
