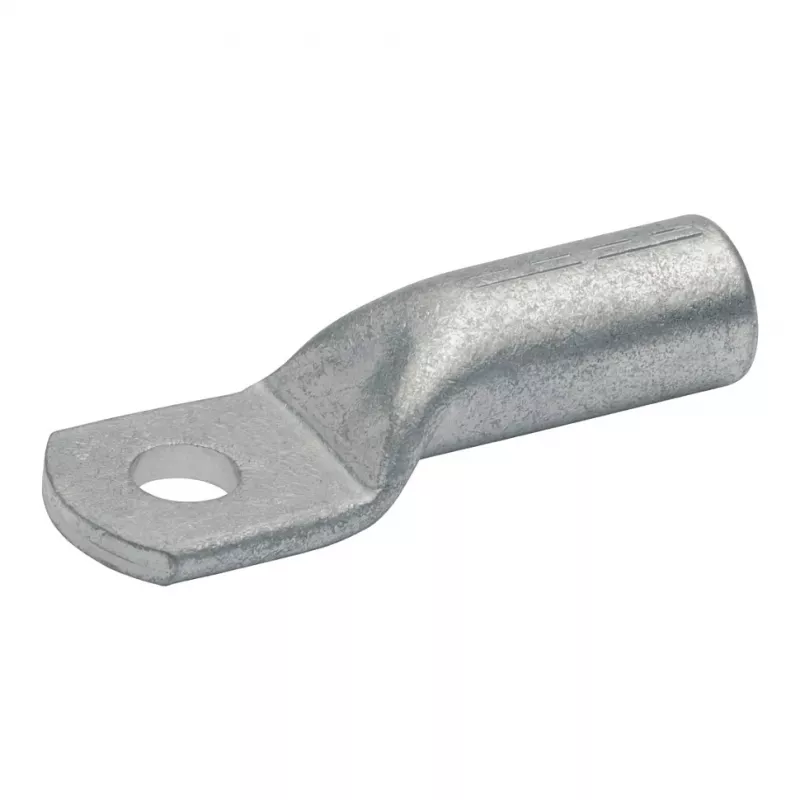

Klauke 109R10 Presskabelschuh, 120 mm², galvanisch verzinnt, M10 Bolzenloch

Der Gustav Klauke GmbH 109R10 ist ein professioneller Presskabelschuh für sichere, widerstandsarme Verbindungen von Kupferleitern mit einem Querschnitt von 120 mm². Durch die Kombination von hochreinem Elektrolytkupfer mit einer galvanischen Verzinnung bietet dieser Kabelschuh eine hervorragende Leitfähigkeit und langfristige Korrosionsbeständigkeit, was ihn zu einer zuverlässigen Wahl für anspruchsvolle elektrische Installationen macht.

Vorteile

Dank seiner Elektrolytkupferkonstruktion und Verzinnung bietet der Klauke 109R10 eine überlegene elektrische Leistung und widersteht gleichzeitig rauen Umgebungsbedingungen. Die verzinnnte Oberfläche verbessert die Lötbarkeit und schützt vor Oxidation, während das integrierte Sichtloch eine schnelle und sichere Presskontrolle ermöglicht. Der aufgeweitete Kabeleingang erleichtert das Einführen des abisolierten Leiters und reduziert die Montagezeit.

Geeignet für

• Anschluss von Kupferkabeln in Energieverteilungs- und Steuerungssystemen
• Nieder- und Mittelspannungsschaltanlagen und Schaltschrankbau
• Erdungs- und Potenzialausgleichsverbindungen
• Industriemaschinen und Automatisierungsanlagen

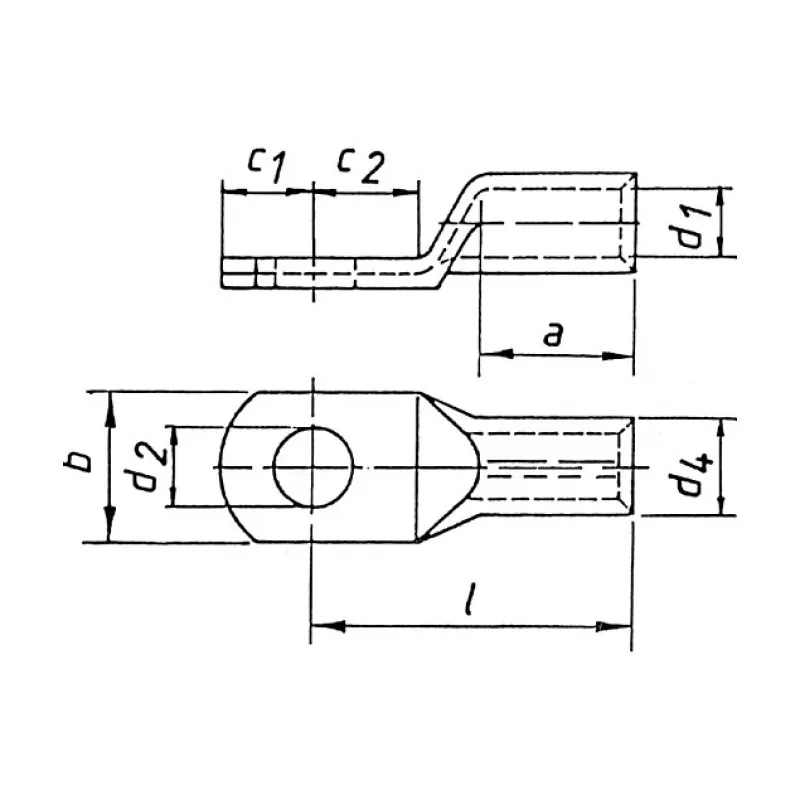

Technische Daten

• Typ: Presskabelschuh, Serie 109R
• Kabelquerschnitt: 120 mm²
• Bolzenlochdurchmesser: 10,5 mm (passend für M10-Schraube)
• Material: Elektrolytkupfer (E-Cu)
• Oberfläche: galvanisch verzinnt
• Norm: DIN 46235
• Ausführung: Standardhülse mit Sichtloch, aufgeweiteter Eingang
• Temperaturbereich: -55 °C bis +150 °C
• Halogenfrei und RoHS-konform
• Nur für Kupferleiter geeignet

Empfehlungen

Verwenden Sie das richtige Presswerkzeug und die passende Pressbacke gemäß den Anweisungen des Herstellers. Für optimale mechanische und elektrische Ergebnisse wählen Sie die Pressbackengröße passend zu Kabelschuhhülse und Kabelquerschnitt. Stellen Sie sicher, dass der Leiter vollständig eingeführt und die Pressung durch das Sichtloch kontrolliert wurde, bevor Sie die Verbindung in Betrieb nehmen.
