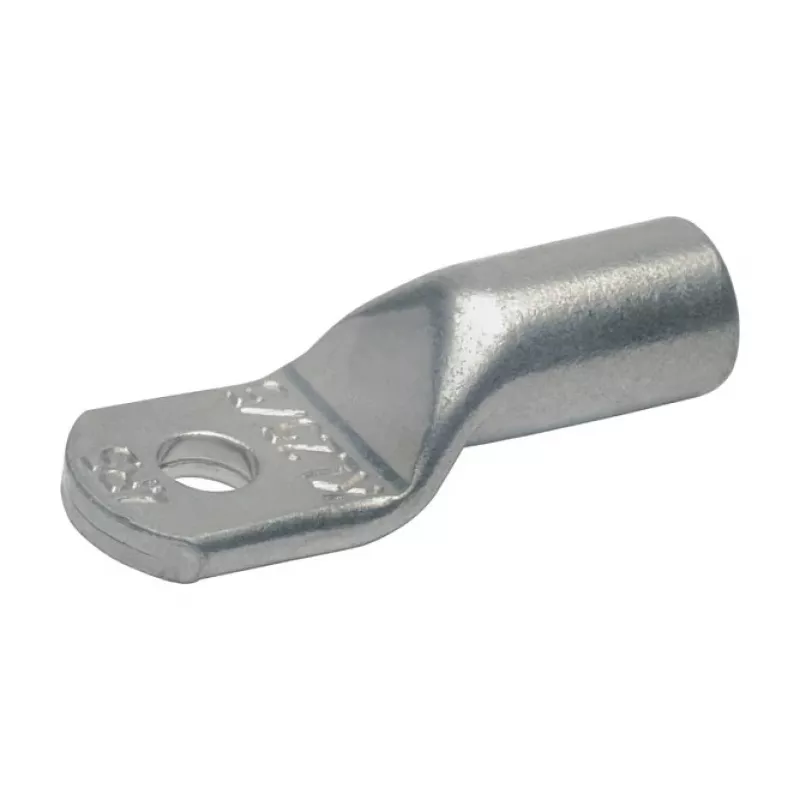

Gustav Klauke 8R12 Kupfer-Kabelschuh 95 mm² M12

Elektroinstallateure und Schaltschrankbauer benötigen zuverlässige, widerstandsarme Anschlüsse für stromführende Kupferleiter. Der Gustav Klauke 8R12 Kupfer-Kabelschuh ist dafür ausgelegt, 95 mm² Kupferleiter sicher an M12-Gewindebolzen anzuschließen und gewährleistet eine zuverlässige Leistung in der Energieverteilung und in industriellen Anwendungen.

Technische Daten

• Produkttyp: Kupfer-Kabelschuh
• Serie: Klauke 8R
• Material: Elektrolytkupfer (E-Cu), unbehandelt
• Leiterquerschnitt: 95 mm²
• Bohrungsdurchmesser: M12 (13 mm)
• Leiterkompatibilität: Feindrahtige Kupferleiter (Klasse 2, 5, 6)
• Norm: DIN 46235
• Crimpverfahren: Sechskant-Crimp
• Gesamtlänge: 65 mm
• Anschlussbreite: 28 mm
• Anschlussdicke: 3,5 mm
• Rohrinnendurchmesser: 13,5 mm
• Rohraußendurchmesser: 17,5 mm
• Max. Betriebstemperatur: 150 °C
• Spannungsanwendung: Bis 1000 V

Warum dieser Kabelschuh

Dieser Kabelschuh verfügt über einen erweiterten Leitereinführungstrichter für eine einfache Leitereinführung und ein Kontrollloch zur schnellen Überprüfung der Crimpqualität. Die unbehandelte Kupferoberfläche gewährleistet eine hervorragende Leitfähigkeit bei ordnungsgemäßer Verpressung. Die Abmessungen und mechanischen Eigenschaften entsprechen DIN 46235, was ihn zu einer professionellen Wahl für anspruchsvolle elektrische Verbindungen macht.

Ideale Anwendungsfälle

• Energieverteilung und Schaltanlagen
• Schaltschränke und Industriemaschinen
• Erdungs- und Potenzialausgleichssysteme
• Motor- und Transformatoranschlüsse

Gut zu wissen

Für eine optimale Leistung verwenden Sie ein Sechskant-Crimpwerkzeug und einen Matrizensatz, der auf 95 mm² Leiter abgestimmt ist. Der Kabelschuh wird einzeln verkauft und ist nur für Kupferleiter geeignet. Stellen Sie sicher, dass der Leiter auf die richtige Länge abisoliert ist und der Crimp über dem Rohrbereich platziert wird, um eine sichere Verbindung zu gewährleisten.
