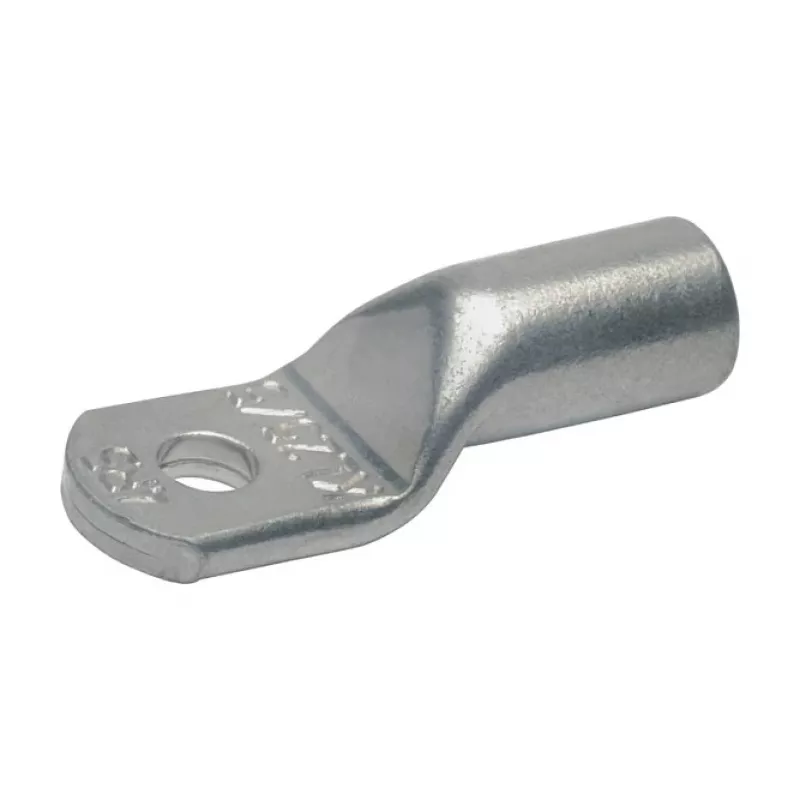

KLAU Kupfer-Kabelschuh 5R12 35 mm² M12

Beim Anschluss eines 35 mm² Kupferleiters an einen M12-Gewindebolzen ist eine zuverlässige und dauerhafte Verbindung für sichere elektrische Installationen unerlässlich. Der KLAU 5R12 Kupfer-Kabelschuh bietet eine robuste Lösung und gewährleistet widerstandsarme und mechanisch stabile Verbindungen in anspruchsvollen Umgebungen.

Für wen ist er geeignet

Dieser Kabelschuh ist für Elektriker, Schaltschrankbauer und Wartungspersonal konzipiert, die Kupferleiter mit einem Querschnitt von 35 mm² an M12-Gewindebolzen anschließen müssen. Er ist für feindrähtige, mehrdrähtige und massive Kupferleiter geeignet und somit vielseitig für verschiedene industrielle und kommerzielle Anwendungen einsetzbar.

Hauptmerkmale

• Hergestellt aus hochleitfähigem Elektrolytkupfer (E-Cu) für hervorragende elektrische Eigenschaften.
• Zum Verpressen auf 35 mm² Kupferleiter konzipiert, gewährleistet eine sichere und gasdichte Verbindung.
• Verfügt über ein 12-mm-Bolzenloch (M12) für eine einfache Montage an Bolzen oder Klemmen.
• Entspricht der Norm DIN 46235, was Maßgenauigkeit und Zuverlässigkeit garantiert.
• Unbehandelte (blanke) Oberfläche, ermöglicht optionale Verzinnung oder Beschichtung bei Bedarf.
• Einzelnes Montageloch für eine unkomplizierte Installation.
• Robuste Konstruktion mit einer Materialstärke von 2,5 mm für Langlebigkeit.
• Gesamtlänge von 45 mm, bietet ausreichende Schaftlänge für eine ordnungsgemäße Verpressung.

Technische Daten

• Marke: GUSTAV KLAUKE GMBH
• Modell: 5R12
• MPN: 5R12
• EAN: 4012078048682
• Leiterquerschnitt: 35 mm²
• Bolzenlochdurchmesser: 12 mm (M12)
• Anschlussart: Crimp
• Material: Elektrolytkupfer (E-Cu)
• Norm: DIN 46235
• Oberflächenbehandlung: Unbehandelt (blank)
• Kabelschuh-Typ: Rohrkabelschuh / Ringkabelschuh
• Anzahl der Montagelöcher: 1
• Innendurchmesser (Rohr): 8,5 mm
• Außendurchmesser (Rohr): 12 mm
• Ringbreite: 20 mm
• Materialstärke: 2,5 mm
• Gesamtlänge: 45 mm
• Anwendung: Für Kupferleiter (feindrähtig, mehrdrähtig, massiv)
• Temperaturbereich: Bis +105°C (je nach Anwendung)
• Farbe: Kupfer (natur)

Tipps

Verwenden Sie ein geeignetes Crimpwerkzeug mit der richtigen Matrizengröße für 35 mm² Leiter, um eine zuverlässige, gasdichte Verbindung zu erzielen. Stellen Sie sicher, dass der Leiter vor dem Verpressen vollständig in den Schaft eingeführt ist. Falls Verzinnung oder Beschichtung erforderlich ist, diese nach dem Verpressen auftragen, um die Crimpverbindung nicht zu beeinträchtigen.
