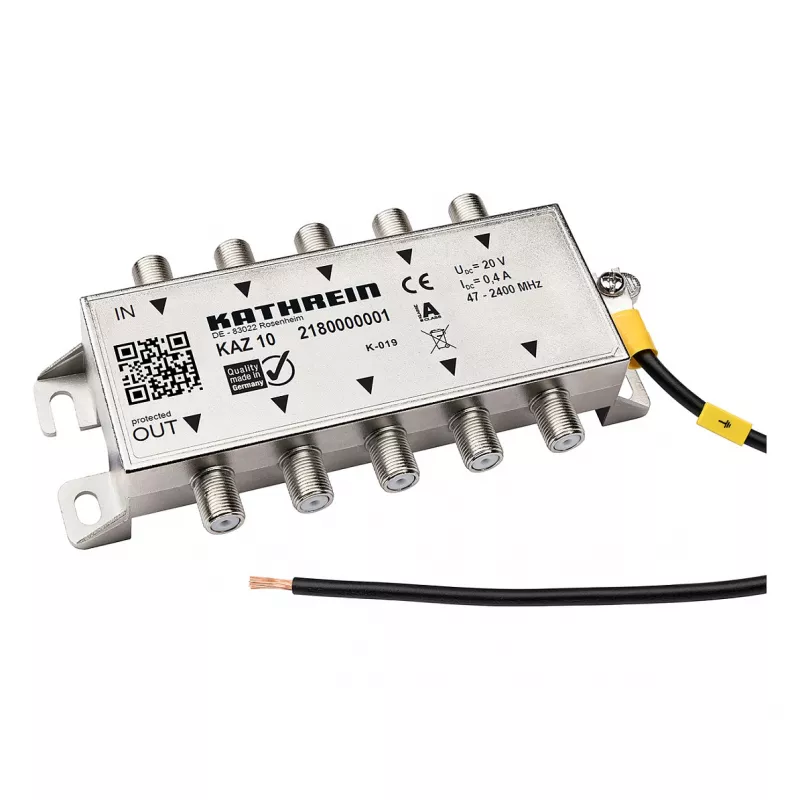

Kathrein KAZ 10 5-fach Koaxial-Überspannungsschutz

Der Kathrein KAZ 10 ist ein professioneller 5-fach Koaxial-Überspannungsschutz zum Schutz von SAT-ZF, terrestrischen TV-/Radio-, Kabel-TV- und Multimediasystemen vor Spannungsspitzen und blitzinduzierten Transienten. Mit einem Frequenzbereich von 5-2400 MHz und 75 Ohm Impedanz gewährleistet er eine zuverlässige Signalintegrität bei gleichzeitigem Schutz der angeschlossenen Geräte.

Vorteile

Robuster Schutz mit Stoßstromtragfähigkeit von 2,5 kA pro Leitung (8/20 µs) und niedrigem Schutzpegel <500 V. Geringe Einfügedämpfung (<0,5 dB) und hohe Rückflussdämpfung (>10 dB) erhalten die Signalqualität. DC-Durchlass ermöglicht LNB-Stromversorgung. Druckguss-Zinkgehäuse bietet hervorragende Schirmdämpfung >90 dB.

Geeignet für

• SAT-ZF-Systeme
• Terrestrische TV- und Radioinstallationen
• Kabel-TV-Netze
• Multimedia-Verteilsysteme

Wichtige Spezifikationen

• Anzahl geschützter Leitungen: 5
• Frequenzbereich: 5-2400 MHz
• Impedanz: 75 Ohm
• Stoßstromtragfähigkeit: 2,5 kA pro Leitung (8/20 µs)
• Schutzpegel: <500 V (bei 1 kV/µs)
• Einfügedämpfung: <0,5 dB
• Rückflussdämpfung: >10 dB
• Schirmdämpfung: >90 dB
• Anschlüsse: F-Typ (Buchse)
• Erdungsanschluss: M5-Schraube
• DC-Durchlass: Ja
• Gehäusematerial: Druckguss-Zink
• Montage: Innenwandmontage
• Betriebstemperatur: -20 bis +50 °C
• Normen: EN 60728-11, EN 50083-2

Empfehlungen

Für optimalen Schutz sorgen Sie für eine ordnungsgemäße Erdung über den M5-Anschluss. Nur für den Innenbereich geeignet. Kompatibel mit Standard-F-Steckverbindern.
