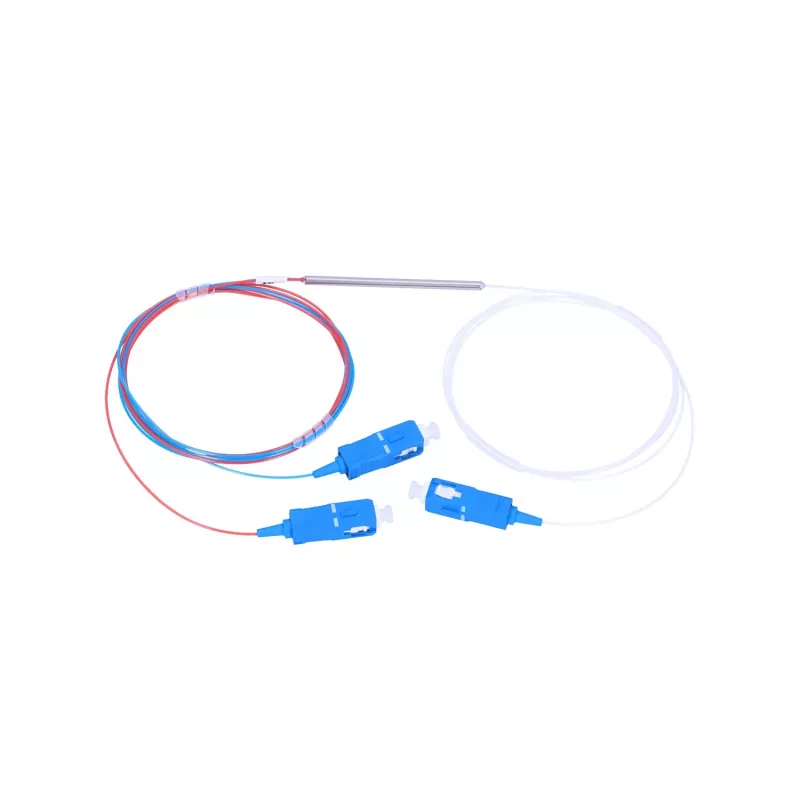

Kabel-Splitter Extralink Splitter 1:2 FBT SC/UPC 35:65, 900µm Faser, 1 m Kabel

Extralink Splitter 1:2 FBT SC/UPC 35:65 ist ein passiver optischer Kabel-Splitter, der ein einzelnes Fasersignal mit einer asymmetrischen 35:65-Leistungsverteilung in zwei Ausgänge aufteilt. Ausgelegt für 900 µm Faser und mit SC/UPC-Steckern konfektioniert, wird die Einheit mit einem 1 m PVC-ummantelten Pigtail geliefert, das für eine kompakte Installation in Glasfaser-Organizern und kleinen Gehäusen konzipiert ist. Der blaue und weiße Kunststoffkörper sowie das Stahlrohrgehäuse des Splitters bieten eine kompakte, wartungsfreundliche Komponente für FTTH- und FTTB-Installationen, bei denen eine passive Signalverzweigung erforderlich ist.

Vorteile

Die FBT-Technologie bietet eine stabile, verlustarme passive Aufteilung, die für Punkt-zu-Multipunkt-Glasfasernetze ohne externe Stromversorgung geeignet ist. Das 35:65-Teilungsverhältnis ermöglicht eine asymmetrische Verteilung der optischen Leistung, wenn ungleiche Ausgangspegel benötigt werden. Das 0,9-mm-Pigtail-Kabel und die 1 m PVC-ummantelte Länge erleichtern eine flexible Verlegung und saubere Installation in Spleißkassetten, Kopplern oder kleinen Rangierfeldern. SC/UPC-Stecker gewährleisten zuverlässige, wiederholbare Verbindungen, die mit gängigen optischen Geräten kompatibel sind.

Geeignet für

• Passive Netzwerkverzweigung in FTTH und FTTB
• Kleine Multiservice-Aufteilungen mit asymmetrischer Leistungsverteilung
• Labortests und Prototyping von Glasfaserverteilungen
• Reparaturen oder Aufrüstungen bestehender passiver Glasfaserverbindungen

Technische Daten

• Teilungsverhältnis: 35:65 (asymmetrisch)
• Splitter-Technologie: Fused Biconical Taper (FBT)
• Anzahl der Ausgänge: 2
• Eingangs-/Ausgangsstecker: SC/UPC
• Fasertyp: 900 µm tight-buffered Faser
• Pigtail-Länge: 1 m (PVC-ummantelt)
• Kabeldurchmesser: 0,9 mm
• GehäVerwendung: Stahlrohr mit Kunststoffkörper
• Farbe: Blau und Weiß

Verwendung

Bereiten Sie die Steckverbinder vor und reinigen Sie sie. Stellen Sie sicher, dass die Faserenden vor dem Anschließen frei von Staub und Schmutz sind. Montieren Sie den Splitter in einer Spleißkassette, einem Glasfaser-Organizer oder einem Rangierfeld, das den Stahlrohr-Formfaktor aufnimmt. Verlegen Sie das 1-m-Pigtail vorsichtig, um enge Biegungen zu vermeiden, und sichern Sie es mit einer geeigneten Zugentlastung. Stellen Sie sicher, dass der Biegeradius den Richtlinien für die Handhabung von Glasfasern entspricht. Verbinden Sie den SC/UPC-Eingang mit der vorgeschalteten Faser und die beiden SC/UPC-Ausgänge mit nachgeschalteten Geräten oder Patchkabeln. Überprüfen Sie nach der Installation die optischen Leistungspegel, um die erwartete asymmetrische Verteilung zu bestätigen.

Empfehlungen

Behandeln Sie die 900-µm-Faser mit Vorsicht, um Mikrobiegungen zu vermeiden und den Biegeradius gemäß den Herstellerrichtlinien einzuhalten. Verwenden Sie eine Staubschutzkappe für nicht verwendete Stecker und führen Sie nach der Installation Einfügedämpfungsmessungen durch, um die Verbindungsleistung zu validieren. Setzen Sie das Splittergehäuse und das Pigtail keiner längeren Feuchtigkeit oder mechanischen Belastung aus.
