InLine 92505C Doppel-RJ45-Buchse Klemmenblock, gerade, DIN-Schiene

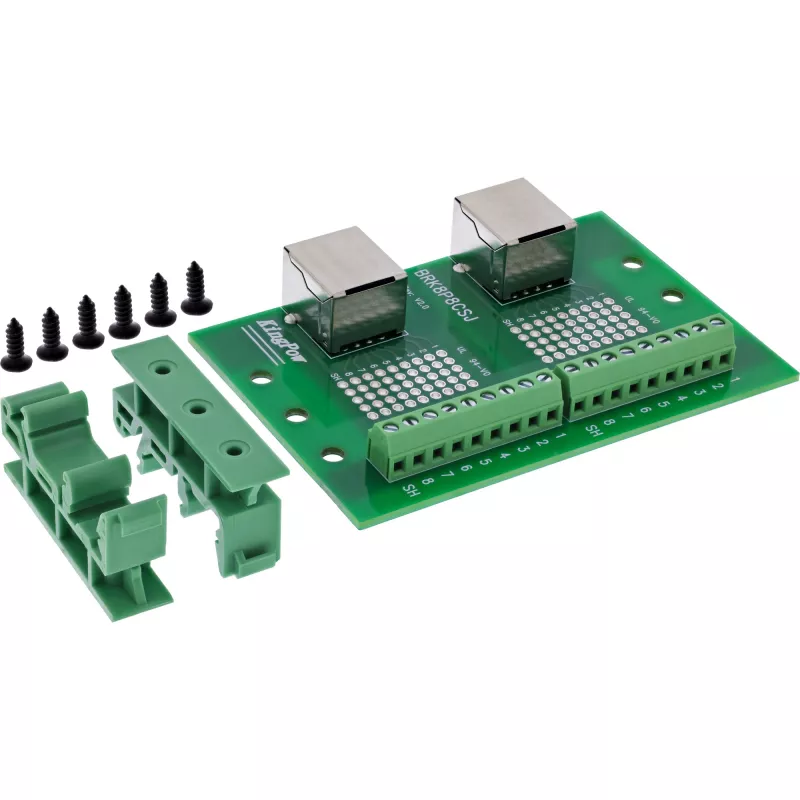

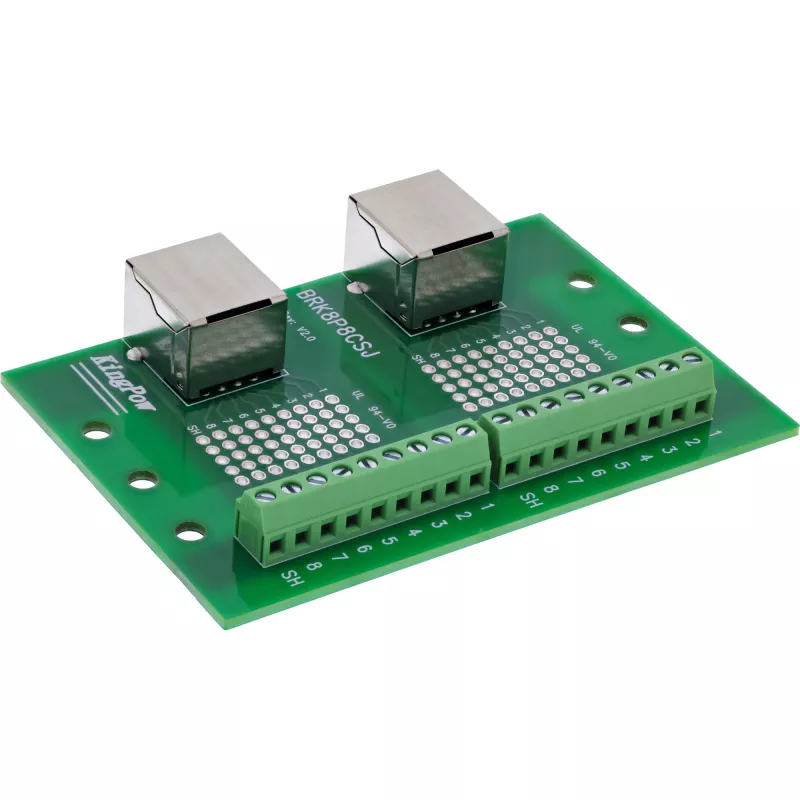

Der InLine 92505C ist ein DIN-Schienen-Klemmenblock mit zwei geraden RJ45-Buchsen (8P8C), die unabhängig voneinander mit zwei Schraubklemmenleisten verbunden sind. Jede Leiste hat 9 Klemmen (8 Signale plus Schirm) mit einem Rastermaß von 5,0 mm, was eine lötfreie Verdrahtung von 16–26 AWG Einzeldrähten mit einem Flachkopfschraubendreher bis 2,5 mm ermöglicht. Das Modul verfügt über einen vormontierten DIN-Schienen-Clip zur Integration in Hutschienensysteme.

Hauptmerkmale

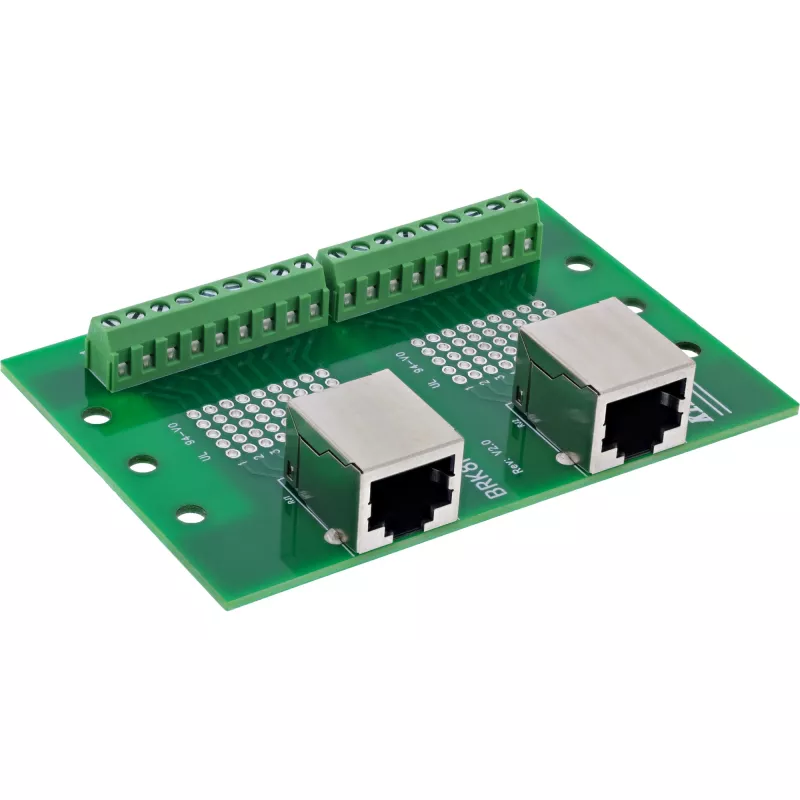

• Zwei gerade RJ45-Buchsen (8P8C) mit separater Signalweiterleitung
• Zwei Schraubklemmenleisten, jede mit 9 Klemmen (8 Signale + Schirm), 5,0 mm Rastermaß
• Werkzeuggestützte Verdrahtung mit Flachkopfschraubendreher ≤ 2,5 mm
• Anschlussbereich: 16–26 AWG

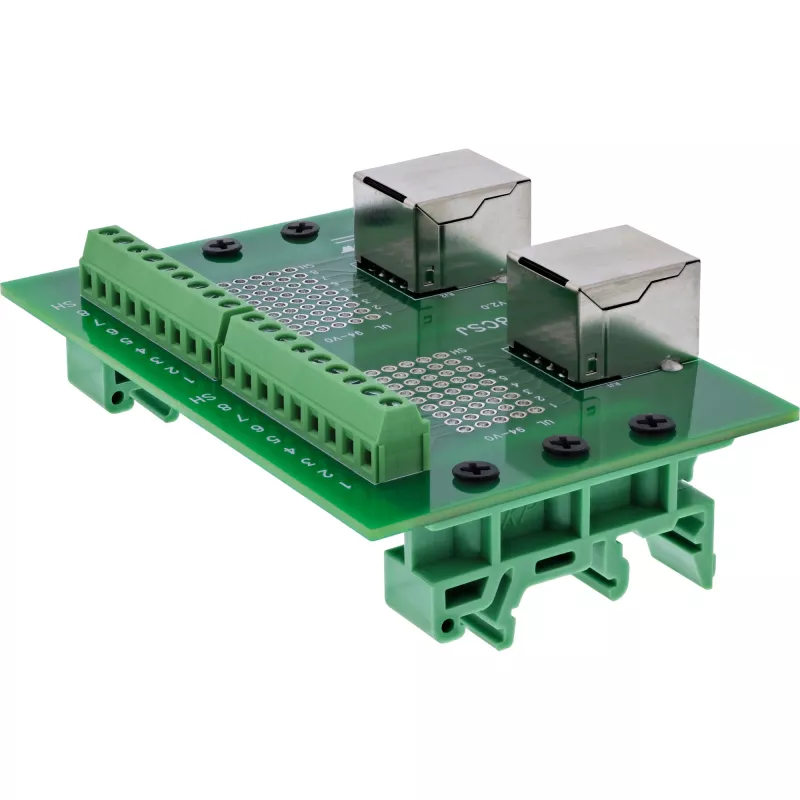

• Vormontierter DIN-Schienen-Clip für Hutschienenmontage
• EVA-Isolierung auf der Unterseite

Spezifikationen

• Marke: InLine
• MPN: 92505C
• Typ: Für Hutschiene
• Seite A: 2x RJ45-Buchse
• Nennstrom: 1,0 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: ≥ 10 MΩ @ 300 V DC
• Betriebstemperatur: –20 °C bis +70 °C
• Abmessungen: ca. 60,45 × 89,7 × 43,0 mm (B × H × T)
• Ausführung: Gerade
• Herkunftsland: Taiwan
