Kabel BTR NETCOM M12 5m

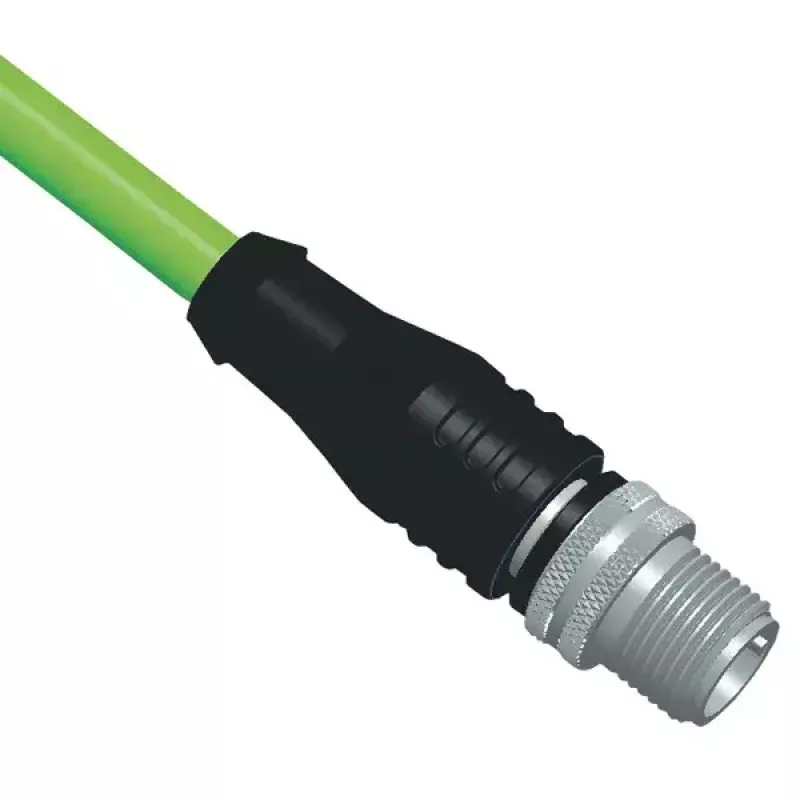

Das BTR NETCOM M12 5m Kabel ist eine geschirmte Cat.5e M12 Ethernet-Verbindungsleitung, ausgelegt nach IEC 61076-2-101 (D-codiert). Mit einem geraden M12-Stecker und umspritzten Kabelenden bietet dieses 5‑Meter-Kabel eine zuverlässige Verbindung für industrielle Ethernet-Installationen, einschließlich Profinet (WS-GE-BL-OR)-Verkabelung. Das Kabel verfügt über einen grünen PUR-Mantel und eine Konstruktion, die für Signalintegrität und mechanischen Schutz optimiert ist.

Vorteile

Die Schirmung besteht aus einer aluminiumbeschichteten Kunststofffolie und einem Gesamtgeflecht aus verzinntem Kupfer mit ca. 85 % Bedeckung, um elektromagnetische Störungen zu reduzieren. Der Leiteraufbau verwendet 2x2xAWG22 (0,75 mm) verseilte Drähte mit Kunststofffolie und einem inneren FRNC-Mantel, was ein Gleichgewicht zwischen Flexibilität und elektrischer Leistung bietet. Umspritzte M12-Steckverbinder verbessern die Abdichtung und Zugentlastung für zuverlässige Verbindungen in industriellen Umgebungen.

Geeignet für

• Industrielle Ethernet- und Profinet-Netzwerke
• Automatisierungs- und Steuerungssysteme
• Anwendungen, die D‑codierte M12 Cat.5e-Verbindungen erfordern
• Umgebungen, die einen verbesserten EMV-Schutz benötigen

Technische Spezifikationen

• Steckverbindertyp: M12, D-codiert, gerade
• Norm: IEC 61076-2-101
• Kategorie: Cat.5e
• Länge: 5 m
• Leiter: 2x2xAWG22 (0,75 mm) verseilt
• Innenmantel: FRNC mit aluminiumbeschichteter Kunststofffolie
• Gesamtschirm: verzinntes Kupfergeflecht, ≈85 % Bedeckung
• Kabelmantel: grünes PUR
• Verdrahtung: Profinet (WS-GE-BL-OR)

Anwendung

Verbinden Sie die geraden D‑codierten M12-Stecker mit kompatiblen M12-Anschlüssen an Geräten oder Switches gemäß dem Profinet-Verdrahtungsschema. Stellen Sie sicher, dass die Stecker vollständig eingesteckt sind und ggf. mit dem vom Hersteller empfohlenen Drehmoment angezogen werden. Verlegen Sie das Kabel so, dass scharfe Biegungen und übermäßige mechanische Belastung vermieden werden; beachten Sie die Installationspraktiken für die Schirmauflage, um die Erdung und EMV-Leistung aufrechtzuerhalten.

Empfehlungen

Für eine optimale Leistung in industriellen Installationen legen Sie die Kabelschirmung an einem Ende auf das Chassis-Erdpotenzial und vermeiden Sie Erdschleifen. Verwenden Sie eine geeignete Zugentlastung und befolgen Sie die Drehmomentvorgaben des Geräteherstellers für M12-Steckverbinder. Überprüfen Sie die Kompatibilität mit den angeschlossenen Geräten hinsichtlich Profinet-Verdrahtung und D‑codierter M12-Anforderungen.
