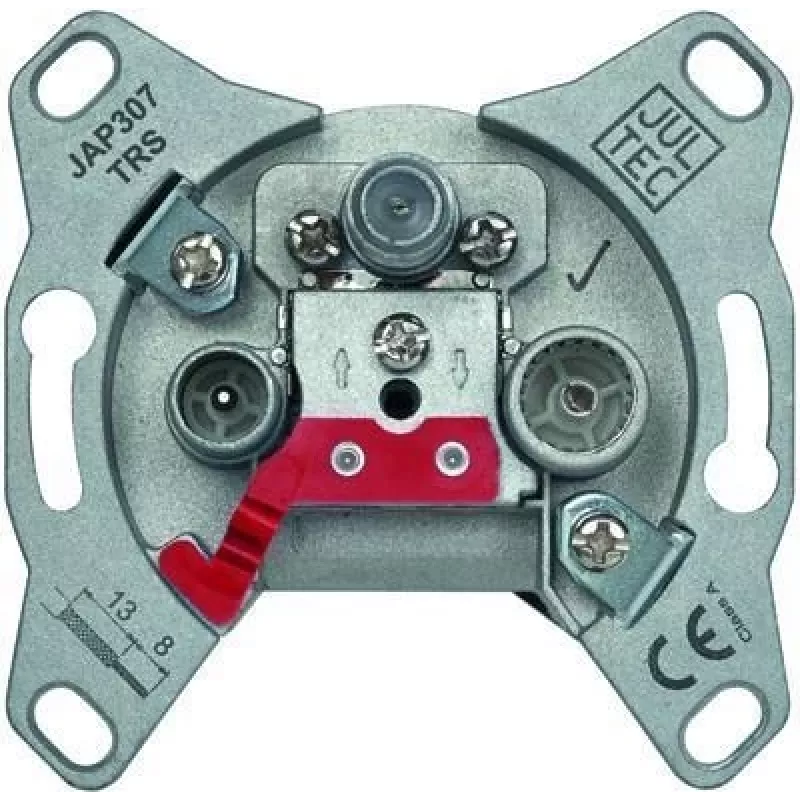

Jultec JAP307TRS programmierbare Einzelanschluss-Antennendose mit 7 dB Abzweigdämpfung für TV, Radio und SAT

Die Jultec JAP307TRS ist eine programmierbare Einzelanschluss-Antennendose, die für die Verteilung von Satelliten- und terrestrischen Signalen in modernen Wohn- und Gewerbeinstallationen entwickelt wurde. Sie bietet eine robuste Abzweigdämpfung von 7 dB über die TV-, Radio- und SAT-Bänder und gewährleistet konstante Signalpegel, während sie einen Rückkanal für interaktive Dienste unterstützt. Diese Unterputzdose integriert sich nahtlos in Jultec JPS-Systeme und ermöglicht die präzise Einstellung der Rückkanaldämpfung und der Anschlussaktivierung über den Systemcontroller. Mit Class A-Schirmung und DC-Durchgang für die LNB-Stromversorgung bietet sie zuverlässige Leistung für anspruchsvolle HF-Umgebungen.

Vorteile

Die programmierbare Rückkanaldämpfung ermöglicht die Feinabstimmung der Upstream-Signale, um Interferenzen zu minimieren und die Netzwerkleistung zu optimieren. Die Abzweigdämpfung von 7 dB der Dose ist ideal, um Signalpegel in kaskadierten Installationen auszugleichen, während ihre drei Ausgänge (TV, Radio, SAT) alle gängigen Empfangsanforderungen abdecken. Die DC-Durchgangsfähigkeit (max. 500 mA) versorgt Satelliten-LNBs direkt über die Dose und vereinfacht die Verkabelung. Hohe Isolation zwischen den Ausgängen (>20 dB) verhindert gegenseitige Störungen, und die Class A-Schirmung sorgt für hervorragende Immunität gegen externe Störungen. Das Unterputz-Design bietet eine saubere, professionelle Optik.

Geeignet für

• Satelliten- und terrestrische TV-Verteilung in Einfamilienhäusern und Wohnungen
• Jultec JPS-Systeminstallationen, die programmierbare Dosen erfordern
• Rückkanalanwendungen wie Kabelmodem und interaktives Fernsehen
• Installationen, bei denen die LNB-Stromversorgung über die Dose erfolgen muss
• Unterputz-Wandinstallationen in Wohnzimmern, Büros und Hotels

Technische Daten

• Dosentyp: Einzelanschluss (Enddose)
• Ausgänge: TV (IEC-Buchse), Radio (IEC-Stecker), SAT (F-Anschluss)
• Abzweigdämpfung: 7 dB (TV, Radio, SAT)
• Frequenzbereich: 5–862 MHz (TV/Radio), 950–2400 MHz (SAT)
• Rückkanal: 5–65 MHz, programmierbare Dämpfung
• DC-Durchgang: Ja, max. 500 mA (SAT-Ausgang)
• Schirmungsklasse: A
• Impedanz: 75 Ohm
• Montage: Unterputz
• Isolation: >20 dB (TV-Radio, TV-SAT)
• Rückflussdämpfung: >10 dB

Empfehlungen

Für optimale Leistung kombinieren Sie die JAP307TRS mit einem Jultec JPS-Systemcontroller, um die volle Programmierbarkeit zu nutzen. Stellen Sie sicher, dass ungenutzte Ausgänge mit 75-Ohm-Abschlusswiderständen ordnungsgemäß abgeschlossen sind, um die Signalintegrität zu erhalten. Wenn Sie ein LNB über die Dose mit Strom versorgen, überprüfen Sie, dass die Gesamtstromaufnahme 500 mA nicht überschreitet. Verwenden Sie hochwertige Koaxialkabel und F-Anschlüsse für SAT-Verbindungen, um Verluste zu minimieren.
