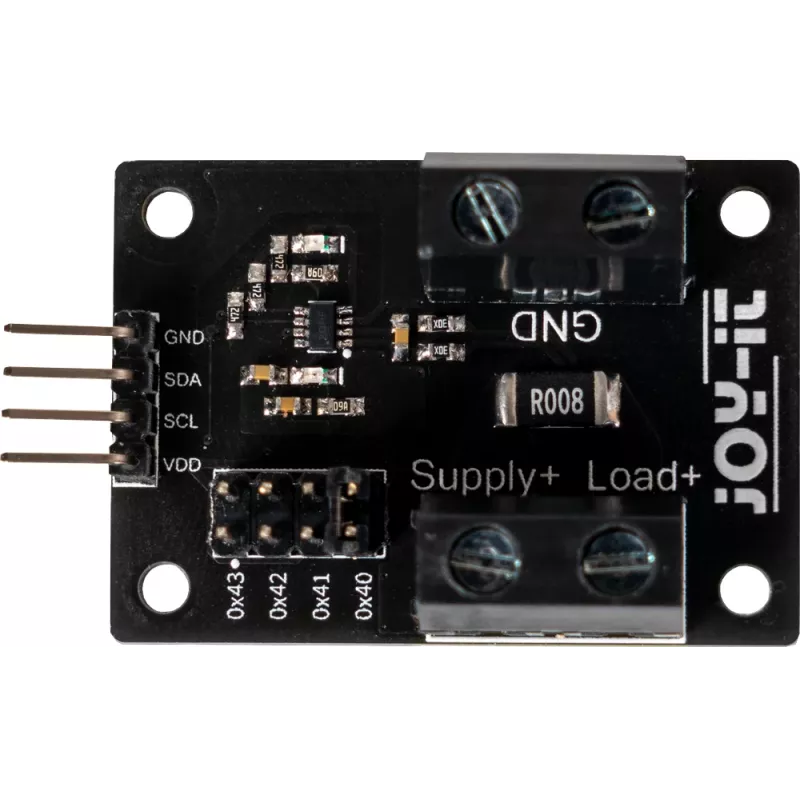

Joy-IT DEBO DVA 16-Bit Strom-, Spannungs- & Leistungsüberwachungsplatine mit INA226 (SBC-DVA)

Embedded-Entwickler und IoT-Enthusiasten benötigen oft eine präzise Leistungsprofilierung für ihre Raspberry Pi- oder Arduino-Projekte, und die Joy-IT DEBO DVA 16-Bit-Überwachungsplatine bietet genau das direkt auf der Werkbank. Aufgebaut um den INA226-Chip misst dieses kompakte Modul die Busspannung bis zu 26 V DC und den Strom bis zu ±3,2 A mit 16-Bit-Auflösung und überträgt berechnete Leistungsdaten über I2C mit bis zu 128 Abtastungen pro Sekunde. Der 0,1 Ω Shunt-Widerstand mit 1 % Toleranz sorgt für stabile Messungen, während konfigurierbare Alarmschwellen Überstrom- oder Unterspannungsereignisse in Echtzeit melden.

Hauptspezifikationen

• Messfunktionen: Strom, Spannung, Leistung
• 16-Bit-ADC-Auflösung mit INA226-Chipsatz
• Busspannungsbereich: 0–26 V DC, Auflösung 1,25 mV
• Strombereich: ±3,2 A, Auflösung 10 µA
• Leistungsbereich bis zu 83,2 W, Auflösung 2,5 mW
• 0,1 Ω Shunt-Widerstand, 1 % Toleranz
• I2C-Schnittstelle, Adresse konfigurierbar von 0x40 bis 0x4F
• Logikspannung: 3,3–5 V DC, Pin-Header-Anschluss
• Programmierbare Alarme für Überstrom und Unterspannung
• Kompatibel mit Raspberry Pi, Arduino und anderen Mikrocontrollern

Warum dieses Produkt wählen

Im Gegensatz zu einfachen Stromsensoren bietet die DEBO DVA 16-Bit Laborgenauigkeit in einem breadboard-freundlichen Formfaktor. Sie können ein Solarladegerät überwachen, Entladekurven von Batterien aufzeichnen oder einen Motor Treiber profilieren, ohne zusätzliche Komponenten. Der breite I2C-Adressbereich ermöglicht es, mehrere Platinen auf einem Bus für Mehrkanalmessungen zu stapeln, und der programmierbare Alarm-Pin kann eine Interrupt- oder Abschalt Routine auslösen, wenn Grenzwerte überschritten werden.

Ideale Anwendungsfälle

• Echtzeit-Leistungsüberwachung für Raspberry Pi- und Arduino-Projekte
• Charakterisierung batteriebetriebener Geräte und Energieprofilierung
• Überstrom- und Unterspannungsschutzschaltungen
• Effizienztests von Solarpanels und DC-DC-Wandlern
• Lehrlabore zur Vermittlung der I2C-Sensorintegration

Gut zu wissen

Die Platine wird als nacktes Modul mit Pin-Headern geliefert, sodass Sie sie direkt in Ihren Prototyp einlöten oder Jumper-Kabel verwenden können. Sie zieht vernachlässigbar wenig Strom aus der Logikversorgung und hält den gemessenen Stromkreis von der I2C-Seite isoliert. Für einen schnellen Einstieg bietet Joy-IT Beispielcode für gängige Mikrocontroller-Plattformen, und das INA226-Datenblatt bietet vollständige Dokumentation auf Registerebene.
