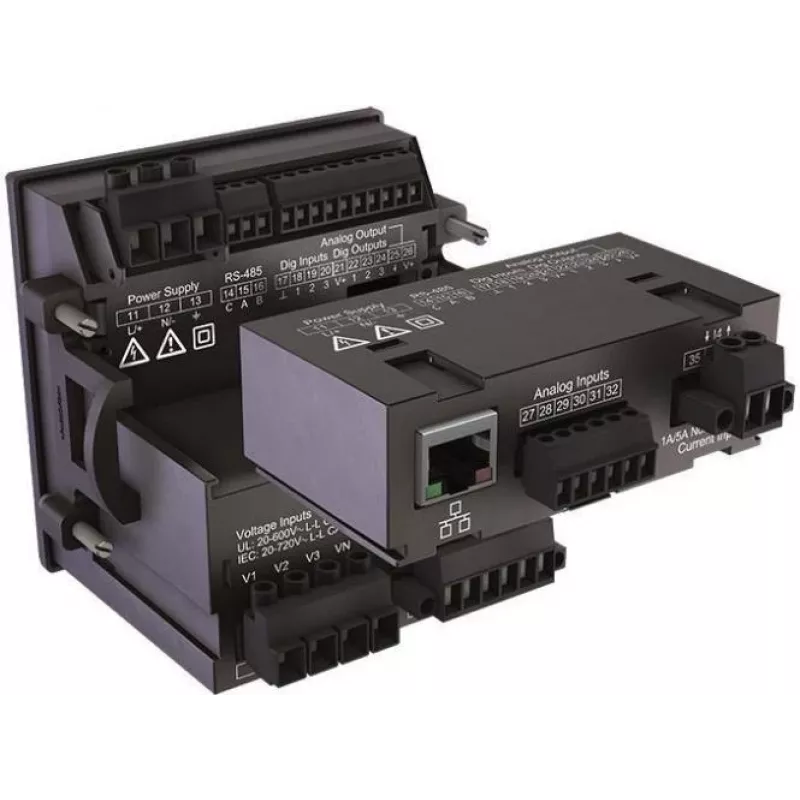

Janitza 96-PA-RCM-EL Differenzstrom-Überwachungserweiterungsmodul für UMG 96-PA 5232010

Das Janitza 96-PA-RCM-EL erweitert den UMG 96-PA Leistungsanalysator um eine vierkanalige Differenzstromüberwachung, die eine frühzeitige Erkennung von Isolationsfehlern und Ableitströmen in industriellen und gewerblichen Elektroinstallationen ermöglicht. Im Gegensatz zu eigenständigen RCM-Geräten integriert sich dieses interne Steckmodul direkt in das Display, die Weboberfläche und die GridVis-Software des Basisanalysators für eine zentrale Konfiguration und Datenanalyse.

Highlights

• Vier unabhängige Differenzstrommesskanäle
• Unterstützt Differenzströme Typ A und Typ B (AC, pulsierender DC, glatter DC)
• Breiter Messbereich von 1 mA bis 10 A mit externen CTs
• True-RMS-Messprinzip für genaue Messwerte bei verzerrten Wellenformen
• Direkte Stromversorgung durch das UMG 96-PA Basisgerät – keine separate Versorgung erforderlich

Im täglichen Einsatz

Installieren Sie das Modul im UMG 96-PA, schließen Sie externe Differenzstromwandler an und konfigurieren Sie die Schwellenwerte über die Schnittstelle des Analysators. Das Modul überwacht kontinuierlich Ableitströme und bietet eine frühzeitige Warnung vor sich verschlechternder Isolierung oder Fehlerzuständen, was vorausschauende Wartung und erhöhte Betriebssicherheit in kritischen Energieverteilungssystemen unterstützt.

Technische Daten

• Produkttyp: Erweiterungsmodul
• Modulfunktion: Differenzstromüberwachung (RCM)
• Kompatibilität: Janitza UMG 96-PA Leistungsanalysator-Serie
• Anzahl der RCM-Kanäle: 4
• Differenzstromtyp: Typ A, Typ B (AC, pulsierender DC, glatter DC)
• Messbereich: 0,001 A bis 10 A (mit geeigneten externen CTs)
• Frequenzbereich: 0 Hz bis 2 kHz
• Messprinzip: True RMS (TRMS)
• Anschlussmethode: Externe Differenzstromwandler (CTs)
• Installationsart: Internes Steckmodul
• Stromversorgung: Vom UMG 96-PA Basisgerät bereitgestellt
• Betriebstemperatur: -10 °C bis +55 °C
• Anwendungsbereich: Industrielle, gewerbliche und infrastrukturelle Elektroinstallationen

Abschließende Anmerkung

Für eine zuverlässige Differenzstromüberwachung in Verbindung mit dem UMG 96-PA bietet das 96-PA-RCM-EL eine unkomplizierte, integrierte Lösung ohne zusätzliche Strom- oder Kommunikationsverkabelung.
