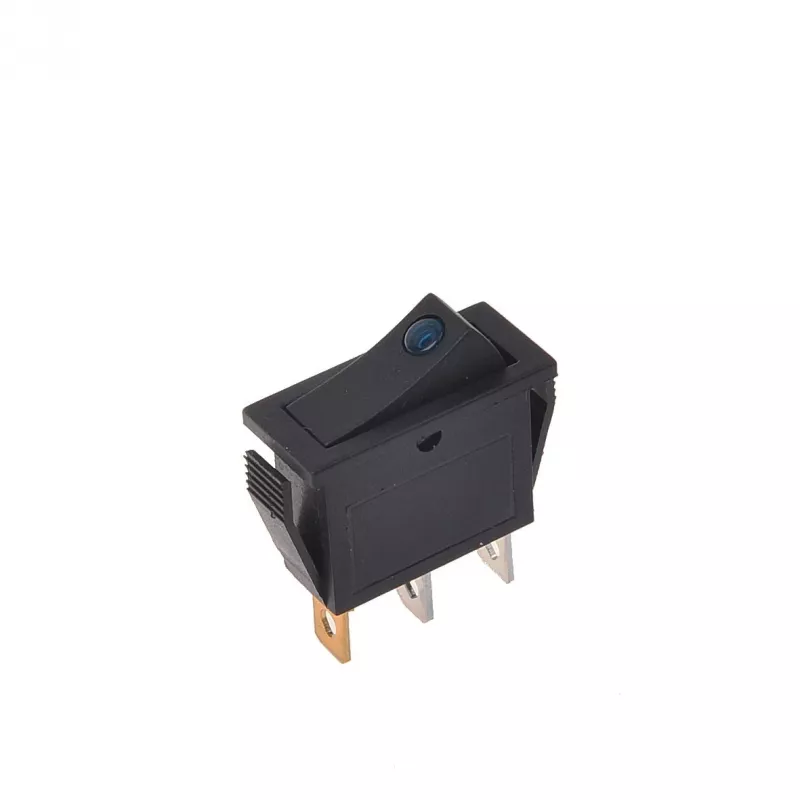

IWH Blauer Wippschalter 12V/24V 10A SPST EIN-AUS beleuchtet Panelmontage 19028

Die Steuerung eines 12V- oder 24V-Stromkreises in einem Fahrzeug oder Boot bedeutet oft die Wahl zwischen einem Schalter, der leicht zu sehen ist, und einem, der leicht zu installieren ist. Dieser IWH-Wippschalter löst dieses Problem mit einer integrierten blauen Beleuchtung, die ihn bei schwachem Licht sichtbar macht, und einer Schnappmontage in der Platte, die keine Werkzeuge oder zusätzliche Hardware erfordert.

Für wen ist er geeignet

Dieser Schalter ist für alle, die Zubehör in Autos, Lastwagen, Booten, Wohnwagen oder anderen 12V/24V-DC-Systemen verdrahten. Er eignet sich für DIY-Enthusiasten, Kfz-Elektriker und Marine-Techniker, die einen zuverlässigen, beleuchteten EIN-AUS-Schalter benötigen, der in einen standardmäßigen rechteckigen Ausschnitt passt.

Hauptmerkmale

• Blau beleuchteter Wippschalter – zeigt den Schaltzustand auf einen Blick, auch im Dunkeln.
• SPST-Kontaktkonfiguration (einpolig, einweg) – einfache EIN-AUS-Funktion für einen Stromkreis.
• Nennstrom 10 A bei 12V DC und 24V DC – bewältigt eine Vielzahl von Zubehörlasten.
• Drei Flachsteckanschlüsse (6,3 mm) – standardmäßige Schnellanschlussverdrahtung für eine schnelle Installation.
• Schnappmontage in der Platte – passt in einen Ausschnitt von 20 x 30 mm, keine Schrauben oder Halterungen erforderlich.
• Schwarzes Kunststoffgehäuse und Wippe – langlebig und passt zu den meisten Armaturenbrettern und Platten.

Technische Daten

• Schaltertyp: Wippschalter
• Funktion: EIN-AUS
• Anzahl der Positionen: 2
• Beleuchtung: ja, blau
• Betriebsspannung: 12V DC / 24V DC
• Nennstrom: 10 A
• Anzahl der Anschlüsse: 3
• Anschlusstyp: Flachsteckanschlüsse (6,3 mm)
• Montageart: Panelmontage (Schnappmontage)
• Panelausschnitt: 20 x 30 mm
• Kontaktkonfiguration: SPST
• Wippenfarbe: schwarz
• Gehäusematerial: Kunststoff

Tipps

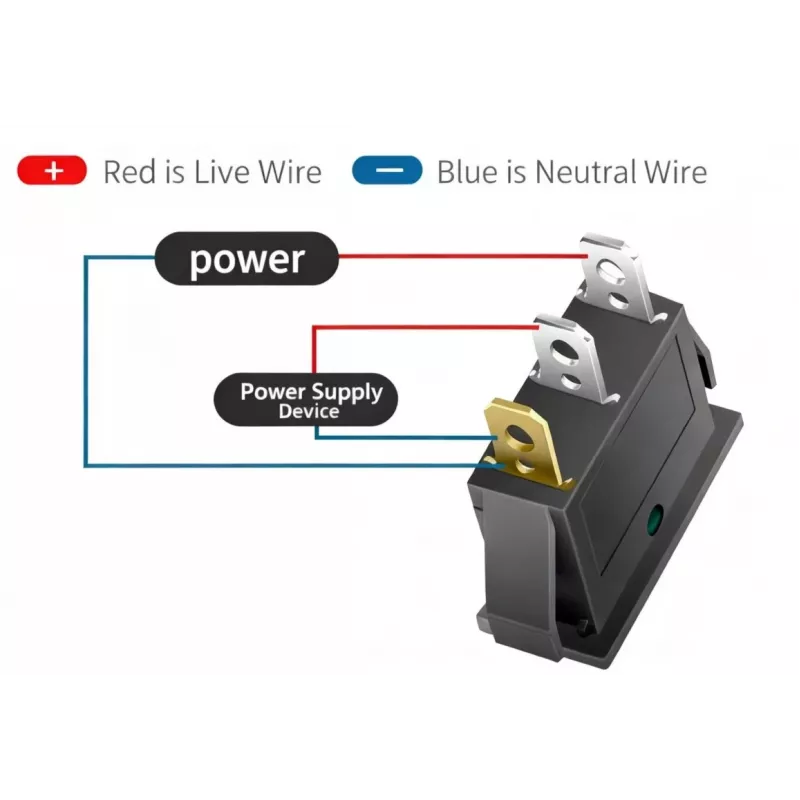

Verwenden Sie bei der Verdrahtung den mittleren Anschluss als gemeinsamen oder Zuführungsanschluss und einen der äußeren Anschlüsse für die Last. Der dritte Anschluss ist für die Beleuchtungsmasse, die je nach Verdrahtungsschema mit dem Minuspol des Stromkreises oder einer separaten Masse verbunden werden kann. Überprüfen Sie immer die Polarität des Beleuchtungsstromkreises, um sicherzustellen, dass das blaue Licht korrekt funktioniert.
