Interner SATA-Adapter Axagon PCES-SJ2 PCIe 2 Gbit/s Schwarz

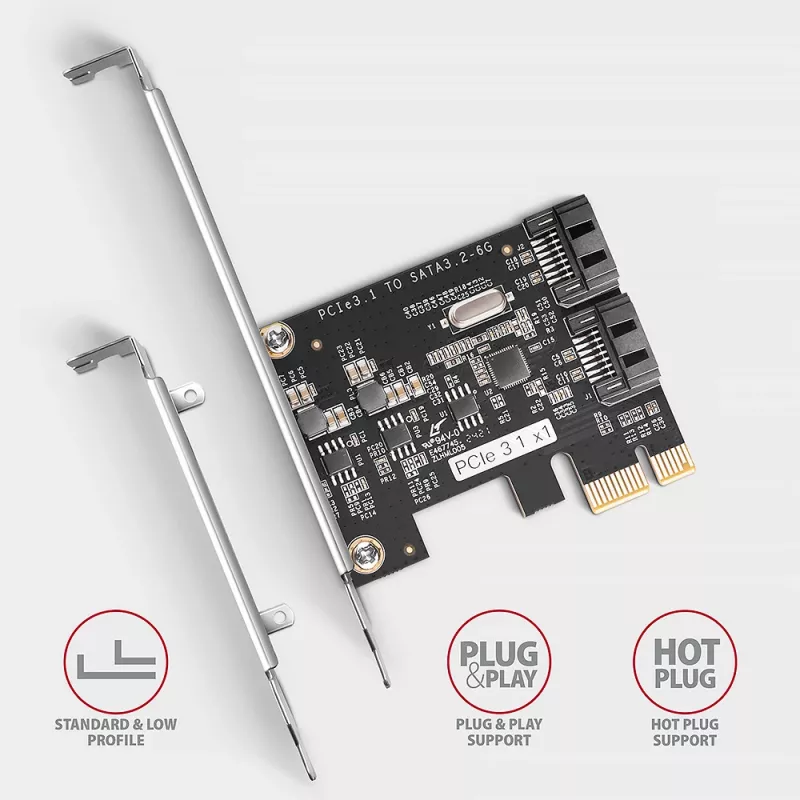

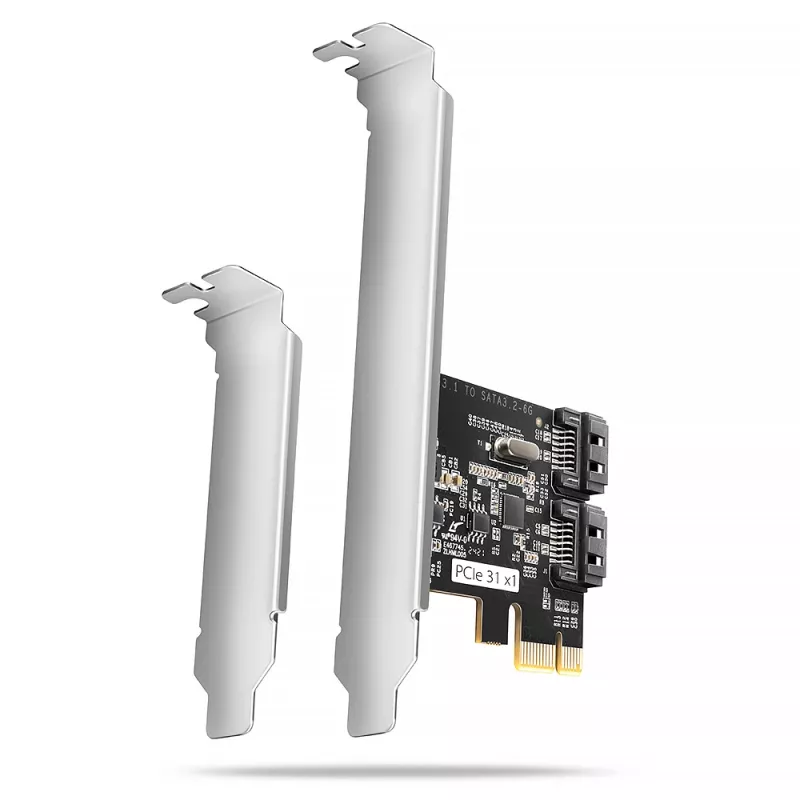

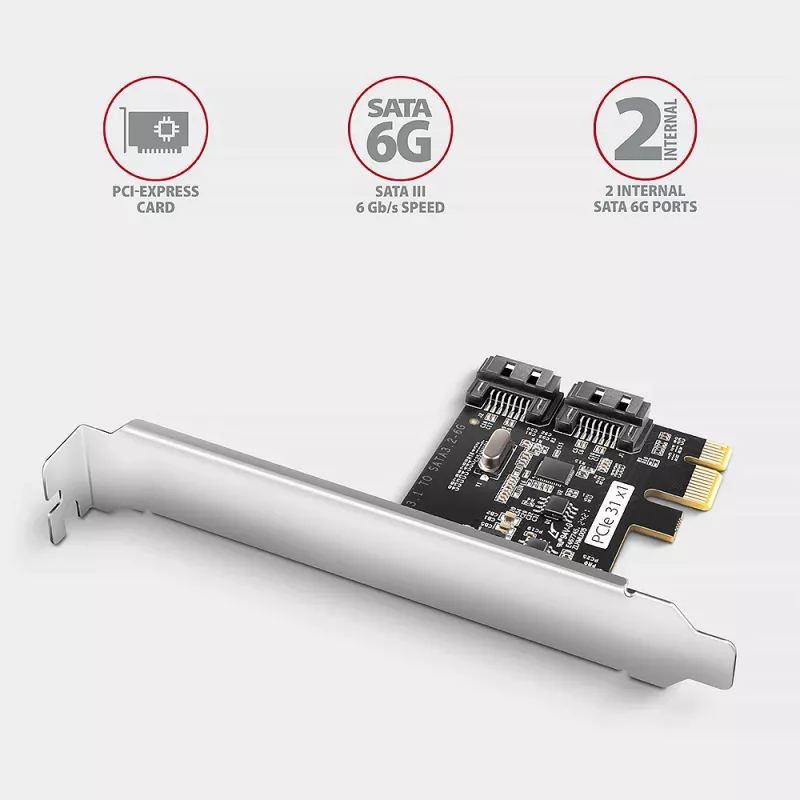

Der AXAGON PCES-SJ2 PCI-Express-Controller fügt Desktop-PCs zwei interne SATA III (6 Gb/s)-Anschlüsse hinzu und verwendet den JMicron JMB582-Chipsatz. Er ist kompatibel mit PCI-Express x1-Steckplätzen (auch x4/x8/x16) und unterstützt das Booten von angeschlossenen Laufwerken. Die Karte enthält einen Standard-Bügel und einen Low-Profile-Bügel für den Einbau in normale und schmale PC-Gehäuse.

Vorteile

Der Controller unterstützt SATA 3.0-Funktionen wie Hot-Plug, Native Command Queuing (NCQ), TRIM für SSDs und Port Multiplier. Er bietet Plug-and-Play-Betrieb in den meisten Systemen ohne zusätzliche Treiber und ist abwärtskompatibel zu SATA I/II-Geräten. Der mitgelieferte Low-Profile-Bügel ermöglicht flexible Einbaumöglichkeiten.

Wichtige Spezifikationen

• Schnittstelle: PCI-Express 3.0 x1 (kompatibel mit PCIe 1.0a/1.1/2.0/2.1), 1-Lane-Bandbreite ~2 Gb/s bidirektional

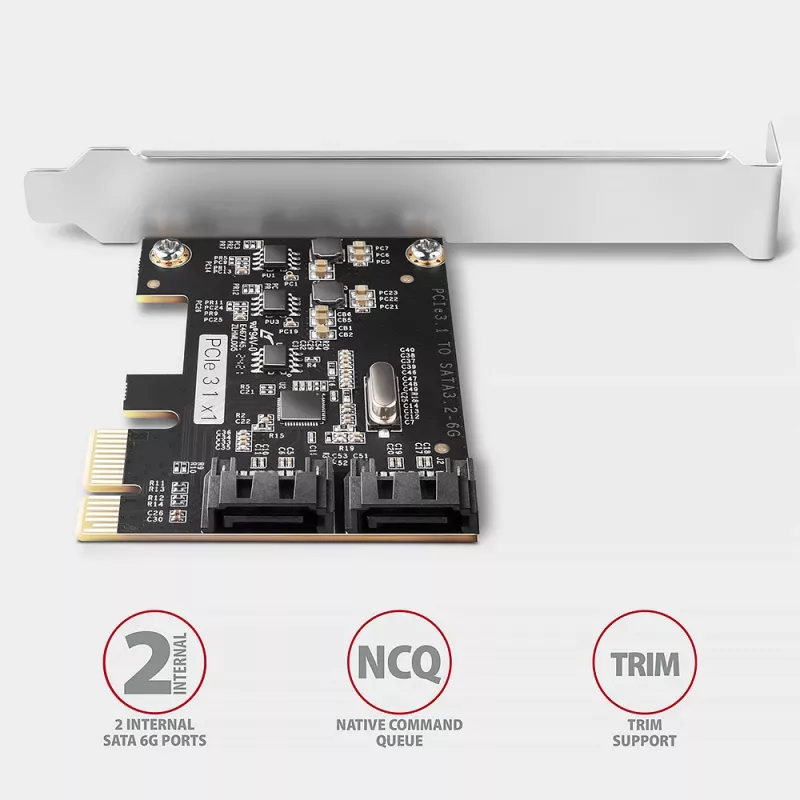

• Ausgang: 2× interner 7-Pin-SATA-Datenanschluss, SATA I/II/III-kompatibel
• Unterstützte Übertragungsraten: bis zu 6 Gb/s (SATA III), 3 Gb/s (SATA II), 1,5 Gb/s (SATA I)
• Chipsatz: JMicron JMB582
• Funktionen: AHCI-konform, Hot-Plug, NCQ, TRIM, Port Multiplier (befehlsbasiert), Boot-Unterstützung mit BIOS/UEFI
• Kompatibilität: Windows 7/8/8.1/10/11 und Windows Server 2008–2022 (32/64-Bit), Linux-Kernel 2.6.x und neuer

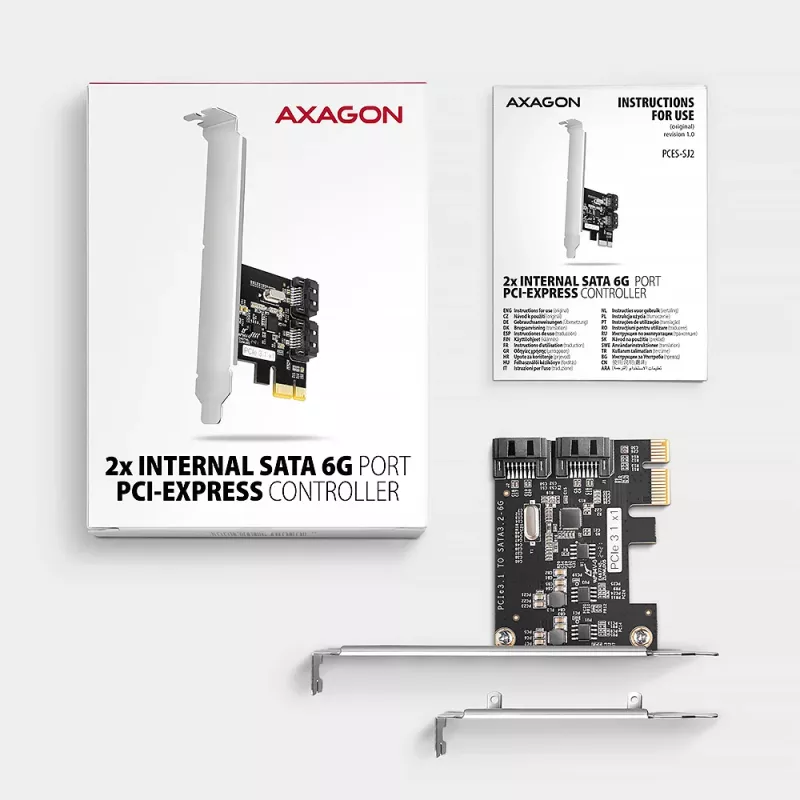

• Lieferumfang: PCI-Express-Karte mit Standard-Bügel, Low-Profile-Bügel, mehrsprachiges Handbuch, Karton

Verwendung

Schalten Sie den PC aus und stecken Sie den AXAGON PCES-SJ2 in einen freien PCIe x1 (oder x4/x8/x16)-Steckplatz. Befestigen Sie den Bügel, verbinden Sie interne SATA-Kabel von der Karte mit Ihren Laufwerken und schließen Sie die Stromversorgung der Laufwerke an. Bei den meisten Betriebssystemen wird die Karte automatisch erkannt; falls nötig, installieren Sie Treiber vom Betriebssystem oder Hersteller. Konfigurieren Sie die Boot-Reihenfolge im BIOS/UEFI, wenn Sie von einem an diesen Controller angeschlossenen Laufwerk booten möchten.

Empfehlungen

Verwenden Sie SATA III-Kabel und schließen Sie SSDs an, um von TRIM- und NCQ-Funktionen zu profitieren. Ersetzen Sie bei der Installation in kompakten Gehäusen den Standard-Bügel durch den mitgelieferten Low-Profile-Bügel. Überprüfen Sie die BIOS/UEFI-Einstellungen des Motherboards, wenn das angeschlossene Laufwerk nicht als Boot-Option erscheint.
