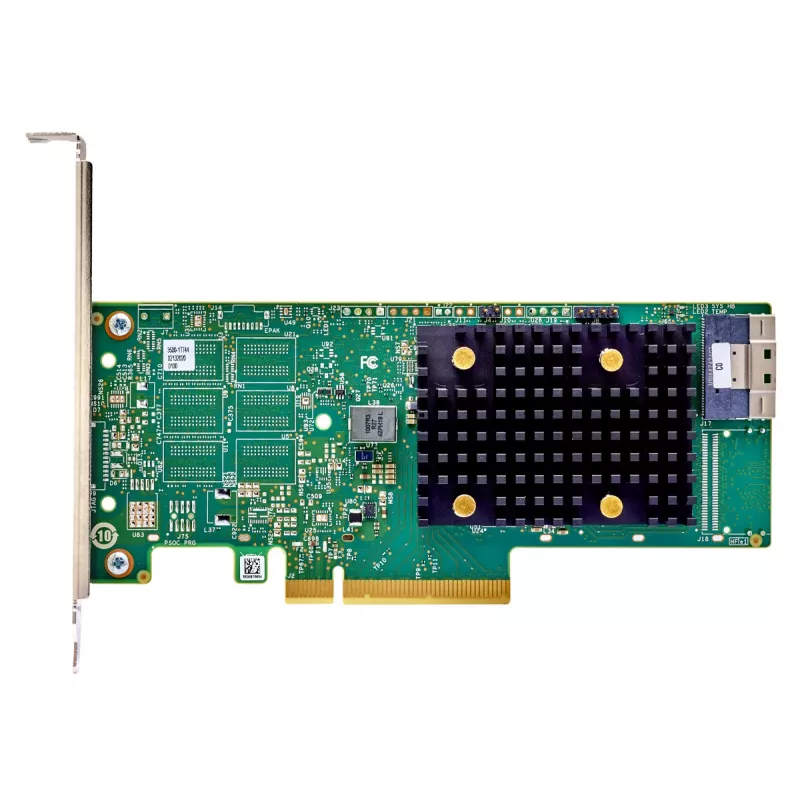

Interne SAS SATA Schnittstellenkarte Lenovo 4Y37A78601 PCIe 12 Gbit/s

Die Lenovo 4Y37A78601 ist eine interne SAS/SATA-Schnittstellenkarte (HBA) für ThinkSystem-Server, die PCIe Gen4-Konnektivität bereitstellt und 12 Gbps SAS/SATA-Verbindungen unterstützt. Verfügbar in Konfigurationen mit 8 und 16 Lanes (ThinkSystem 440-8i und 440-16i Varianten), ist der Adapter für interne Speicherkonnektivität vorgesehen und passiv gekühlt. Er bietet eine PCIe-Host-Schnittstelle und ist für den Einsatz in den USA, Kanada und Taiwan zertifiziert.

Vorteile

Der Adapter verwendet PCIe Gen4, um eine erhöhte Host-Bandbreite zu liefern, und integriert aktuelle SAS-Erweiterungen, um 12 Gbps pro Lane-Verbindungen zu unterstützen. Das Produkt ist in zwei Lane-Anzahlen (8 oder 16) verfügbar, um unterschiedliche Server- und Speicherdichten abzudecken. Passive Kühlung reduziert bewegliche Teile und kann die Bereitstellung in kompatiblen Servermodellen vereinfachen. Die Karte unterstützt sowohl SAS- als auch SATA-Laufwerke und ermöglicht gemischte interne Speicherkonfigurationen.

Geeignet für

• Interne Server-Speichererweiterung in Lenovo ThinkSystem-Servern
• Speichergehäuse mit hoher Dichte, die mehrere 12 Gbps SAS-Lanes erfordern
• Umgebungen, die SAS- und SATA-Laufwerke mischen
• IT-Lösungen, bei denen passive Kühlung bevorzugt wird

Wichtige Spezifikationen

• Hersteller: Lenovo
• Modell / MPN: 4Y37A78601
• Schnittstelle zum Host: PCIe (Gen4)
• Ausgangsschnittstellen: SAS, SATA
• Datenrate: 12 Gbit/s pro SAS-Lane
• Lane-Konfigurationen: 8-Lane (440-8i) oder 16-Lane (440-16i) Varianten
• Kühlung: Passiv
• Zertifizierungen: USA, Kanada, Taiwan

Verwendung

Installieren Sie die Karte in einem kompatiblen PCIe-Steckplatz in einem ThinkSystem-Server gemäß den Hardware-Installationsverfahren des Serverherstellers. Verbinden Sie interne SAS/SATA-Laufwerks-Backplanes oder Kabel mit den SAS/SATA-Ports der Karte entsprechend dem Serverdesign. Stellen Sie sicher, dass die Server-Firmware und die HBA-Treiber auf die von Lenovo empfohlenen Versionen aktualisiert sind, um die volle Funktionalität und optimale Leistung zu ermöglichen.

Empfehlungen

Überprüfen Sie die Kompatibilität mit Ihrem spezifischen ThinkSystem-Servermodell und der Speicher-Backplane vor dem Kauf. Wählen Sie die 8-Lane- oder 16-Lane-Variante basierend auf der Anzahl der Laufwerke und dem erforderlichen Durchsatz. Verwenden Sie die vom Hersteller bereitgestellten Treiber und Firmware-Updates und befolgen Sie die Kühlungsrichtlinien des Servers, um den passiv gekühlten Betrieb innerhalb der spezifizierten thermischen Grenzen aufrechtzuerhalten.
