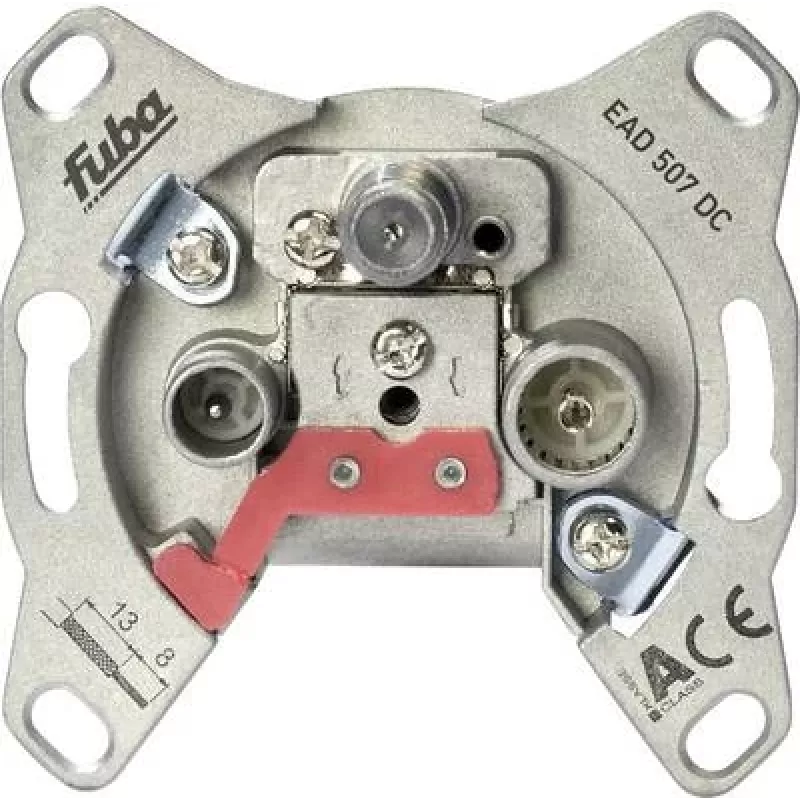

INST EAD 507 DC Universelle Einzel-Multimedia-Anschlussdose 3-LDC-Pass Frequenz 5-2200MHz Dämpfung 29440051

Für Installateure, die ein TV-Verteilnetz in Wohn- oder Geschäftsgebäuden einrichten, ist die INST EAD 507 DC eine universelle Einzel-Multimedia-Anschlussdose, die terrestrisches TV, UKW-Radio und Satellitensignale in einer Unterputzeinheit kombiniert. Sie verfügt über drei Ausgänge: IEC-Stecker für TV, IEC-Buchse für Radio und F-Buchse für Satellit, mit DC-Durchschleifung am SAT-Ausgang zur Speisung eines LNB oder Multischalters.

Hauptspezifikationen

• Frequenzbereich: 5-862 MHz (TV/Radio), 950-2200 MHz (SAT)
• Anschlussdämpfung: 1,5 dB über alle Bänder
• DC-Durchgang: Ja, am SAT-Ausgang (max. 24V / 500mA)
• Impedanz: 75 Ohm
• Schirmungsklasse: A (EN 50083-2)
• Rückflussdämpfung: > 10 dB
• Entkopplung: > 20 dB zwischen den Ausgängen
• Montageart: Unterputz

Warum dieses Produkt wählen

Geringe Einfügedämpfung und hohe Entkopplung gewährleisten eine saubere Signalverteilung zu jedem angeschlossenen Gerät, während die DC-Durchschleifung die Stromversorgung entfernter Geräte vereinfacht. Das kompakte Design passt in Standard-Unterputzdosen und ist ideal für Neuinstallationen oder Nachrüstungen.

Ideale Anwendungsfälle

• Anschluss eines TVs, Radio-Tuners und Satellitenreceivers an eine einzige Wanddose
• Signalverteilung in Wohnungen, Häusern oder Büros mit einem zentralen Multischalter
• Direkte Speisung eines Satelliten-LNB über die Anschlussdose

Gut zu wissen

Die Anschlussdose ist für den Innenbereich konzipiert und erfüllt die Anforderungen der Schirmungsklasse A nach EN 50083-2. Sie ist in Weiß erhältlich, je nach Variante sind jedoch auch andere Farben möglich.
