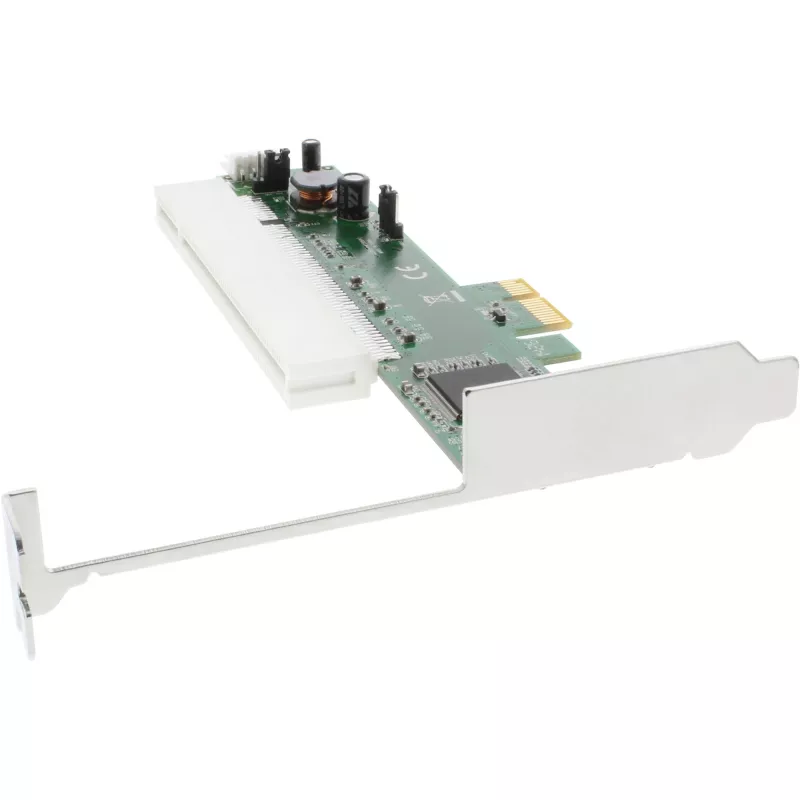

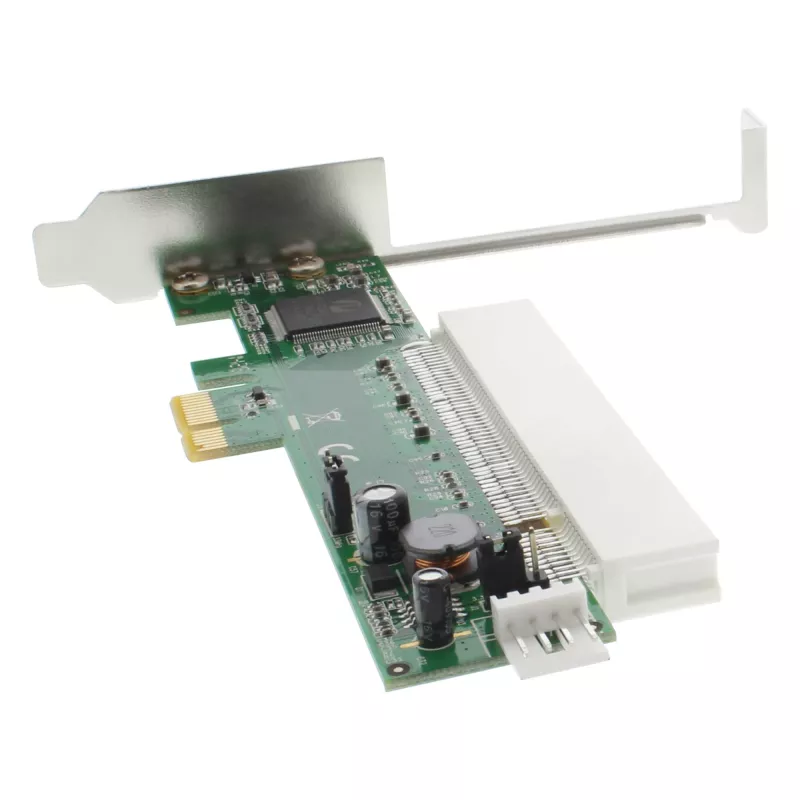

InLine PCI-Interface-Adapter auf PCIe-Schnittstellenkarte 76616I

PCI-Funktionalität auf modernen Mainboards:Adapterkarte wandelt einen PCI Express-Steckplatz in einen unabhängigen PCI-Steckplatz um.
Flexible Kompatibilität mit PCIe-Schnittstellen:Unterstützt PCIe x1, x4, x8 und x16 für vielseitige Anwendungen.
Stabile Datenübertragung ohne Leistungsverlust:Datenrate von 2,5 Gb/s bei 3,3 V PCI-Signalisierung mit 5 V I/O-Toleranz.
Erfüllt etablierte Industriestandards:Kompatibel mit PCIe 1.1, PCI/PCI-X Bridge 1.0 und PCI Local Bus 3.0.
Einfache Integration dank Plug-and-Play:Kein Treiber erforderlich, sofort in bestehenden Infrastrukturen einsetzbar.

Die InLine PCI-zu-PCIe-Schnittstellen-Adapterkarte ist eine leistungsstarke Lösung zur Erweiterung moderner Systeme um klassische PCI-Funktionalität. Sie ermöglicht die Nutzung vorhandener PCI-Erweiterungskarten auf Mainboards mit PCI Express-Steckplätzen.
Die Adapterkarte wandelt einen freien PCIe-Steckplatz in einen unabhängigen 32-Bit-PCI-Steckplatz um. Kompatibel mit PCIe x1, x4, x8 und x16. Die Datenübertragung erfolgt mit 2,5 Gb/s. Die Karte arbeitet mit 3,3 V PCI-Signalisierung und ist 5 V I/O-tolerant.
Die Implementierung basiert auf etablierten Spezifikationen: PCI Express Base Revision 1.1, PCI Express to PCI/PCI-X Bridge Revision 1.0 und PCI Local Bus Revision 3.0. Dies gewährleistet einen zuverlässigen Betrieb auch bei anspruchsvollen Anwendungen.
Die Karte wird direkt in den PCIe-Steckplatz gesteckt. Es sind keine zusätzlichen Treiber erforderlich. Das kompakte Design ermöglicht eine einfache Integration in bestehende Strukturen. Ideal, um bewährte PCI-Komponenten in aktuelle Systeme einzubinden.

Schnittstelle: PCI Express auf 32-Bit-PCI
PCIe-Version: 1.1
PCI-Bridge: Kompatibel mit PCI/PCI-X Bridge Revision 1.0
PCI-Spezifikation: Revision 3.0
Datenrate: 2,5 Gb/s (PCIe x1)
Signalisierung: 3,3 V mit 5 V I/O-Toleranz
Lieferumfang: 1x Adapterkarte, 1x Bedienungsanleitung (DE/EN)
Systemanforderungen: Freier PCIe-Steckplatz (x1, x4, x8, x16)

InLine PCI-Interface-Adapter auf PCIe-Schnittstellenkarte zur Nutzung von Legacy-PCI in modernen PCs. Host-Schnittstelle: PCIe, Ausgangsschnittstelle: PCIe. Zweck: PC. Datenübertragungsrate (max.): 2,5 Gbit/s. Tiefe: 1,02 mm, Gewicht: 44 g. Paketbreite: 178 mm, Pakettiefe: 144 mm, Pakethöhe: 40 mm

Verwendung

Schalten Sie den Computer aus und öffnen Sie das Gehäuse. Stecken Sie den Adapter in einen verfügbaren PCIe-Steckplatz (x1, x4, x8 oder x16) auf dem Mainboard, bis er fest sitzt, und befestigen Sie ihn gegebenenfalls am Gehäuse. Installieren Sie die Legacy-32-Bit-PCI-Karte im PCI-Steckplatz des Adapters und befestigen Sie sie. Schließen Sie das Gehäuse, schalten Sie das System ein und überprüfen Sie die Geräteerkennung im Betriebssystem. Installieren Sie alle erforderlichen Treiber für die Legacy-PCI-Karte gemäß den Anweisungen des Kartenherstellers.

Empfehlungen

Verwenden Sie diesen Adapter für Legacy-PCI-Karten mit geringer bis mittlerer Bandbreite. Überprüfen Sie den physischen Freiraum im Gehäuse und stellen Sie sicher, dass das Mainboard den gewählten PCIe-Steckplatztyp unterstützt. Bei PCI-Karten mit hohem Stromverbrauch prüfen Sie, ob zusätzliche Stromanschlüsse oder Herstellerhinweise erforderlich sind.
