InLine PC- und Server-Mainboard-Test-Kit 5-teilig InLine 59910

Das InLine PC- und Server-Mainboard-Test-Kit 5-teilig (InLine 59910) ist ein kompaktes Kit zur Diagnose von Desktop- und Server-Motherboards ohne Verwendung der Frontpanel-Kabel des Gehäuses. Das Set wird direkt an die Mainboard-Stiftleisten angeschlossen und enthält Drucktaster, Anzeige-LEDs und einen Lautsprecher, um Frontpanel-Signale zu simulieren und grundlegende Board-Funktionen zu überprüfen.

Vorteile

Dieses Test-Kit bietet eine einfache, tragbare Lösung zur schnellen Überprüfung von Strom-, Reset- und Statusanzeigen auf Mainboards. Seine Komponenten sind sowohl für PC- als auch für Server-Boards geeignet und ermöglichen Technikern eine erste Diagnose ohne erneuten Zusammenbau oder Verwendung der Gehäuseverkabelung.

Geeignet für

• Techniker, die Mainboard-Diagnosen und Fehlerbehebung durchführen
• IT-Profis, die Desktop-PCs und Rack-Server warten
• Werkstätten und Reparaturzentren, die ein kompaktes Frontpanel-Simulationswerkzeug benötigen

Wichtige Spezifikationen

• Marke: InLine
• Modell / MPN: 59910
• EAN: 4043718082070

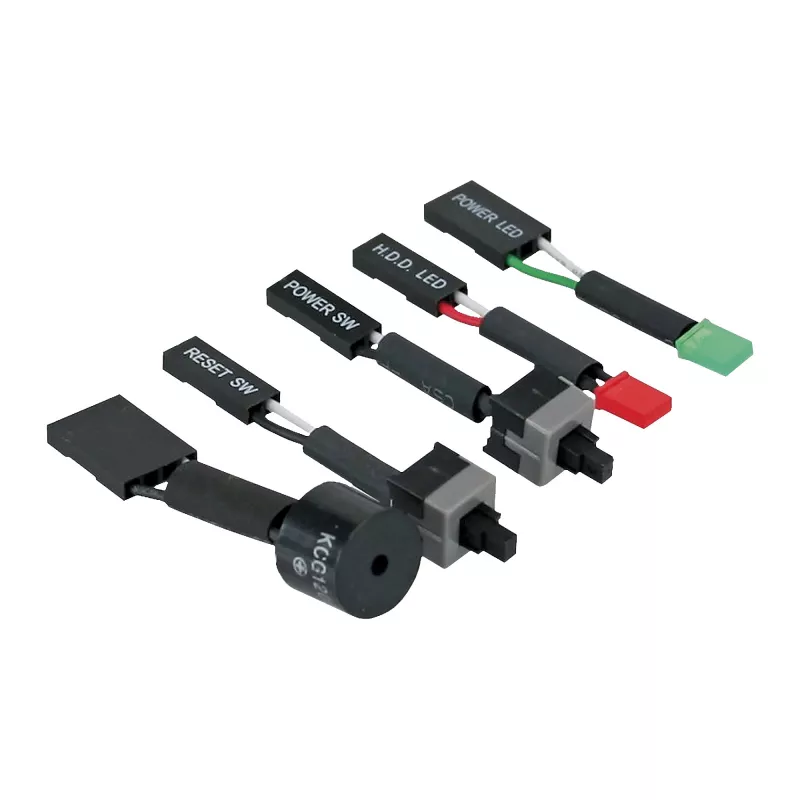

• Inhalt: 2 Drucktaster, 2 LEDs, 1 Lautsprecher (insgesamt 5 Teile)
• Anwendung: Anschluss an Mainboard-Stiftleisten für Strom-/Reset-/Status-Tests

Anwendung

Schließen Sie die Drucktaster, LEDs und den Lautsprecher direkt an die entsprechenden Frontpanel-Stiftleisten auf dem Mainboard an (Stromschalter, Reset-Schalter, Strom-LED, HDD-/Aktivitäts-LED, Lautsprecher). Verwenden Sie die Drucktaster, um Strom- und Reset-Aktionen zu simulieren, und beobachten Sie die LEDs und den Lautsprecher auf Status- und Beep-Codes, während das Board mit Strom versorgt wird. Stellen Sie sicher, dass die Polarität der LEDs korrekt ist, und ziehen Sie das Mainboard-Handbuch für die Pinbelegung der Anschlüsse zu Rate.

Empfehlungen

Behandeln Sie die Komponenten und das Mainboard bei ausgeschalteter Stromversorgung, wenn Sie die ersten Anschlüsse vornehmen. Vermeiden Sie beim Testen unter Strom das Kurzschließen benachbarter Pins und befolgen Sie die ESD-Vorsichtsmaßnahmen. Konsultieren Sie vor der Verwendung die Mainboard-Dokumentation für die spezifischen Stiftleistenbelegungen.
