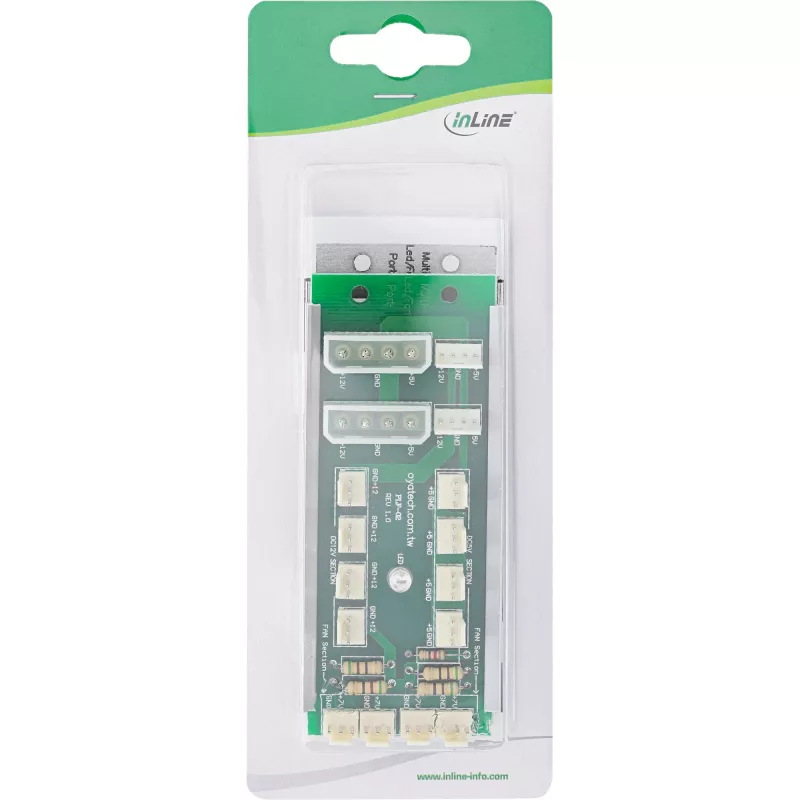

InLine Multi Port Panel 2x Molex 4 Pin auf 12 x 3 Pin Lüfteranschluss für 12 Lüfter

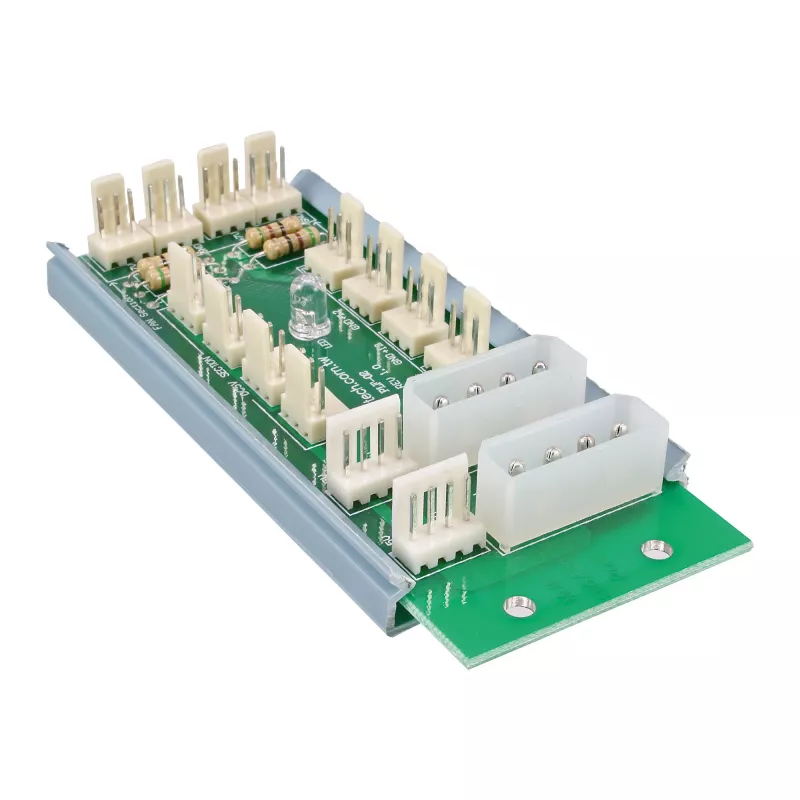

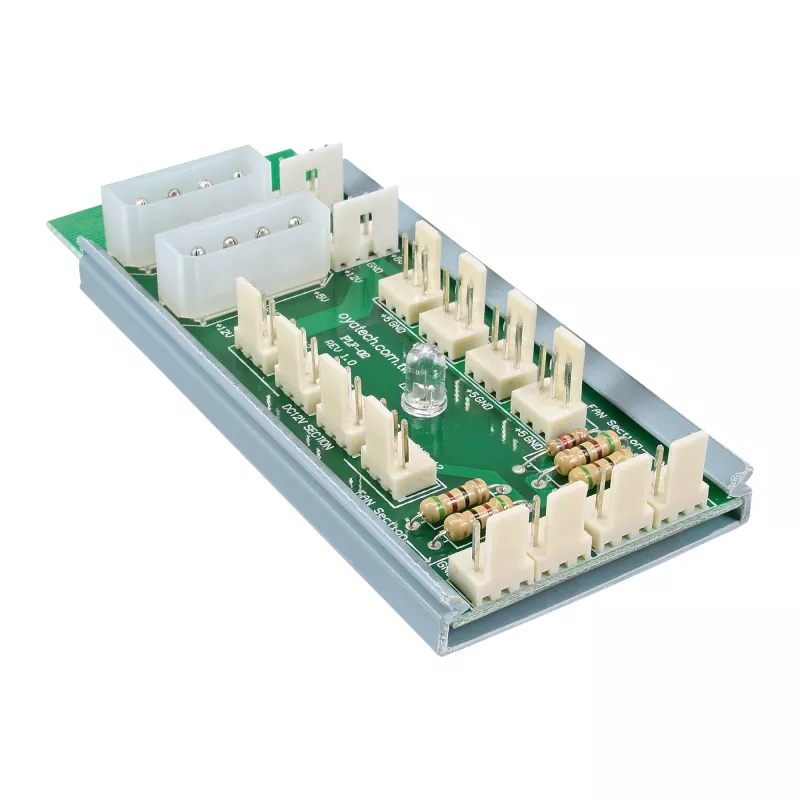

Das InLine 33008 Multi Port Panel ist eine kompakte Lüftersteuerung, mit der Sie bis zu 12 Lüfter an eine einzige Stromquelle über zwei 4-Pin-Molex-Anschlüsse anschließen können. Es bietet gruppierte Spannungsausgänge, sodass Lüfter mit unterschiedlichen Spannungspegeln betrieben werden können: vier 12V-Anschlüsse, vier 7V-Anschlüsse und vier 5V-Anschlüsse. Das Modul wird direkt an das Netzteil angeschlossen und verfügt über eine rote LED zur Anzeige der Betriebsbereitschaft. Die mehrfarbige Ausführung und die kompakten Abmessungen (45 × 105 × 20 mm) machen es für verschiedene Computer-Kühlkonfigurationen geeignet.

Vorteile

Das Multi Port Panel unterstützt eine hohe Anzahl von Lüftern, ohne dass mehrere separate Adapter erforderlich sind, vereinfacht die Verkabelung durch die Verwendung von zwei 4-Pin-Molex-Eingängen und bietet drei unterschiedliche Spannungsausgänge für eine grundlegende Differenzierung der Lüftergeschwindigkeit. Der direkte Anschluss an das Netzteil und eine integrierte rote LED liefern eine sofortige Statusrückmeldung. Die kompakten Abmessungen ermöglichen den Einbau auf engstem Raum in einem PC-Gehäuse.

Geeignet für

Technische Daten

Verwendung

Schließen Sie das Panel über die beiden 4-Pin-Molex-Stecker an Ihr Computer-Netzteil an. Stecken Sie die Lüfter entsprechend den gewünschten Spannungsgruppierungen in die 3-Pin-Ausgangsanschlüsse: die vier 12V-Anschlüsse für Betrieb mit voller Geschwindigkeit, die vier 7V-Anschlüsse für reduzierte Geschwindigkeit und die vier 5V-Anschlüsse für niedrigere Geschwindigkeit. Stellen Sie sicher, dass alle Verbindungen fest sitzen und verlegen Sie die Kabel so, dass der Luftstrom nicht behindert wird. Schalten Sie das System ein und überprüfen Sie, ob die rote LED leuchtet, um zu bestätigen, dass das Panel mit Strom versorgt wird.

Empfehlungen

Verwenden Sie die 12V-Anschlüsse für Lüfter, bei denen maximale Kühlung erforderlich ist, die 7V-Anschlüsse für allgemeine Kühlung und die 5V-Anschlüsse, wenn ein leiserer Betrieb bevorzugt wird. Überschreiten Sie nicht die Nennströme Ihres Netzteils und verteilen Sie Lüfter mit hohem Stromverbrauch bei Bedarf auf beide Molex-Eingänge.
