Industrielles Netzwerkzubehör METZ CONNECT 142M2X11020

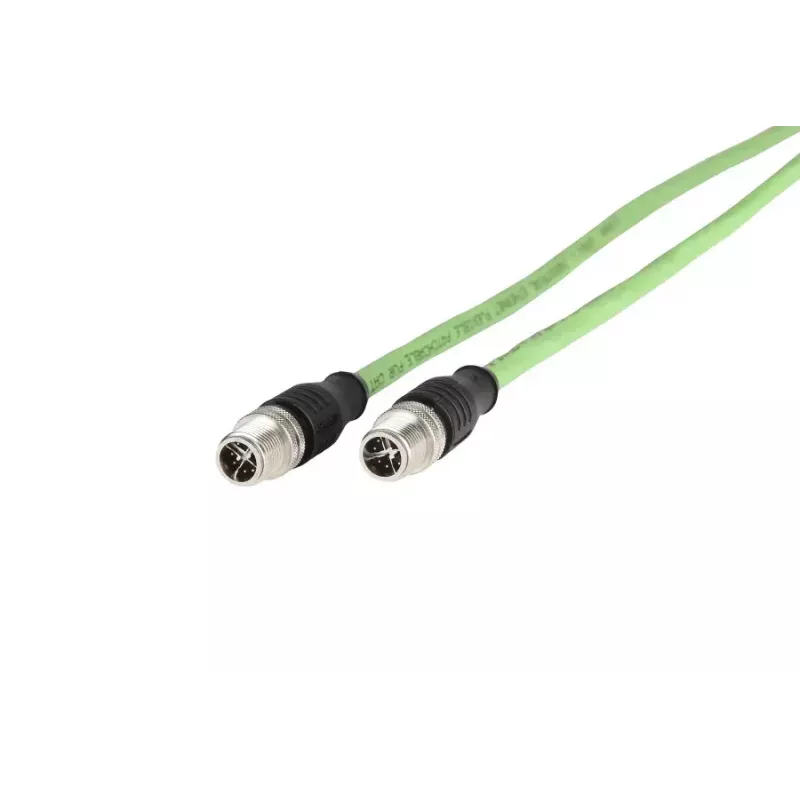

Das METZ CONNECT 142M2X11020 ist ein geschirmtes industrielles Ethernet-Verbindungskabel mit geraden M12 X‑codierten Steckern an beiden Enden. Das Cat.6A, 8‑polige Design mit 1:1-Pinbelegung und verzinntem Kupfergeflecht bietet eine zuverlässige Signalübertragung für industrielle Netzwerke. Das Kabel hat einen grünen PUR-Mantel, umspritzte Steckverbinder und verseilte PiMF-Leiter, und diese Variante wird in einer Länge von 2,0 m mit IPX7-Schutz geliefert.

Vorteile

Schirmung und ein verzinntes Kupfergeflecht reduzieren elektromagnetische Störungen und verbessern die Datenintegrität in industriellen Umgebungen. Die X‑codierten M12-Steckverbinder und die Cat.6A-Spezifikation unterstützen Hochgeschwindigkeits-Ethernet-Anwendungen bis zu den Standardgrenzen für Cat6A-Verkabelung. Umspritzte Steckverbinder und ein PUR-Mantel erhöhen die mechanische und chemische Beständigkeit, die für anspruchsvolle Installationsbedingungen geeignet ist. Die 1:1-Pinbelegung und das standardisierte M12-Steckerdesign vereinfachen die Installation und Kompatibilität mit Industrieanlagen.

Geeignet für

• Industrielle Ethernet-Verbindungen, die Cat.6A-Leistung erfordern
• Machine-to-Machine- und Geräteverkabelung in Produktionsumgebungen
• Umgebungen, die IPX7-zertifizierte Steckverbinder für Spritz- und Kurzzeitschutz beim Eintauchen benötigen
• Anwendungen, die zuverlässige, chemisch beständige PUR-ummantelte Kabel erfordern

Wichtige Spezifikationen

• Marke: BTR (METZ CONNECT Modell 142M2X11020)
• Kabellänge: 2,0 m
• Steckverbindertyp: M12-Stecker gerade – M12-Stecker gerade, X‑codiert, 8‑polig
• Kategorie: Cat.6A
• Leiteraufbau: verseilt 4x2x AWG26/7 PiMF
• Schirmung: verzinntes Kupfergeflecht
• Pinbelegung: 1:1
• Mantelmaterial: grünes PUR
• Schutzart: IPX7 (Steckverbinderebene)
• Gewicht: ca. 159 g

Anwendung

Verbinden Sie die geraden M12 X‑codierten Stecker mit den entsprechenden M12 X‑codierten Anschlüssen an industriellen Switches, Geräten oder Sensoren und achten Sie auf die korrekte 1:1-Pinbelegung. Verlegen Sie das PUR-ummantelte Kabel so, dass scharfe Kanten und übermäßiges Biegen vermieden werden; beachten Sie ggf. den vom Hersteller angegebenen Mindestbiegeradius. Stellen Sie bei Installationen, die Flüssigkeiten oder kurzzeitigem Eintauchen ausgesetzt sind, sicher, dass die Steckverbindung gemäß IPX7-Anleitung erfolgt und die Dichtungen intakt sind. Verwenden Sie für die Installation geeignete Kabellängen und sichern Sie das Kabel, um mechanische Belastungen der Steckverbinder zu vermeiden.

Empfehlungen

Wählen Sie die angegebene Länge von 2,0 m für typische Maschinenverkabelungen; andere Längen (1,0 m, 5,0 m, 10,0 m) sind auf Anfrage erhältlich. Überprüfen Sie die Steckverbinder vor Gebrauch und tauschen Sie sie aus, wenn Schutzbeschichtungen oder Dichtungen beschädigt sind. Um die Leistung bei Hochgeschwindigkeits-Ethernet-Anwendungen aufrechtzuerhalten, sollten Kabelführungen und Anschlüsse gemäß den Cat.6A-Installationspraktiken ausgeführt werden.
