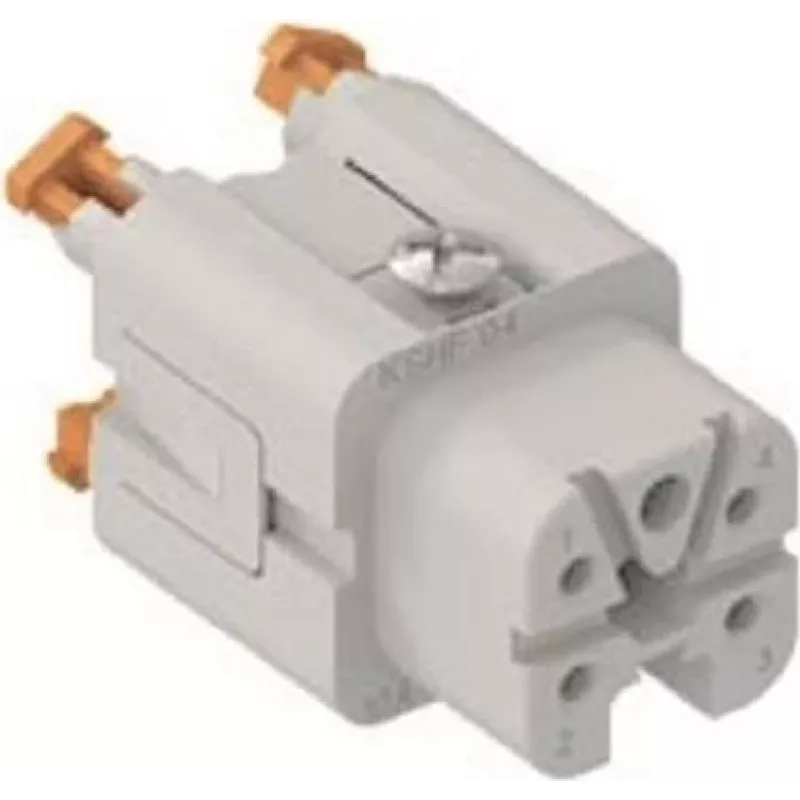

ILME CKSHF04 Buchseneinsatz 4P+PE Silber SQUICH 10A 400V Größe 21.21

Errichter von industriellen Schaltschränken und Maschinen-OEMs verwenden den ILME CKSHF04 Buchseneinsatz, um Strom- und Signalleiter schnell und ohne Spezialwerkzeuge anzuschließen. Die SQUICH-Federkraftverbindung nimmt starre oder flexible Kupferdrähte von 0,14 bis 2,5 mm² auf und ermöglicht so eine schnellere Feldverdrahtung und Nacharbeit als Schraubklemmen.

Wichtige Spezifikationen

• Produkttyp: Buchseneinsatz (Buchse)
• Steckverbinder-Serie: SQUICH
• Polzahl: 4 + PE (Schutzerde)
• Nennstrom: 10 A
• Nennspannung: 400 V
• Anschlusstechnik: Werkzeuglose Federkraftklemme
• Leiterquerschnitt: 0,14 - 2,5 mm² (AWG 26 - 14)
• Kontaktmaterial: Kupferlegierung
• Kontaktoberfläche: Silber
• Gehäusegröße-Kompatibilität: ILME Größe 21.21
• Betriebstemperaturbereich: -40°C bis +125°C
• Entflammbarkeitsklasse: UL 94 V-0
• Steckzyklen: ≥ 500
• Isolationswiderstand: >10 GΩ
• Stoßspannungsfestigkeit (Uimp): 6 kV
• Verschmutzungsgrad: 3
• Überspannungskategorie: III
• Einsatzmaterial: Thermoplast (Polycarbonat)

Warum dieses Produkt wählen

Die versilberten Kontakte bieten einen niedrigen Kontaktwiderstand und zuverlässige Leistung in anspruchsvollen industriellen Umgebungen. Das kompakte Gehäuse der Größe 21.21 passt zu Standard-ILME-Gehäusen und ermöglicht eine hochdichte Verdrahtung ohne Einbußen bei der Zugänglichkeit.

Ideale Anwendungsfälle

• Motorsteuerkreise
• Stromverteilung in Maschinen
• Signal- und Steuerungsverdrahtung in Automatisierungsschränken
• Nachrüstung und Wartung bestehender ILME-Installationen

Gut zu wissen

Das SQUICH-Anschlusssystem macht Drehmomentschraubendreher überflüssig und reduziert die Installationszeit. Der Einsatz ist für die Verwendung mit kompatiblen ILME Hauben und Gehäusen der Größe 21.21 ausgelegt.
