HT Instruments Line Splitter Messadapter 2009680

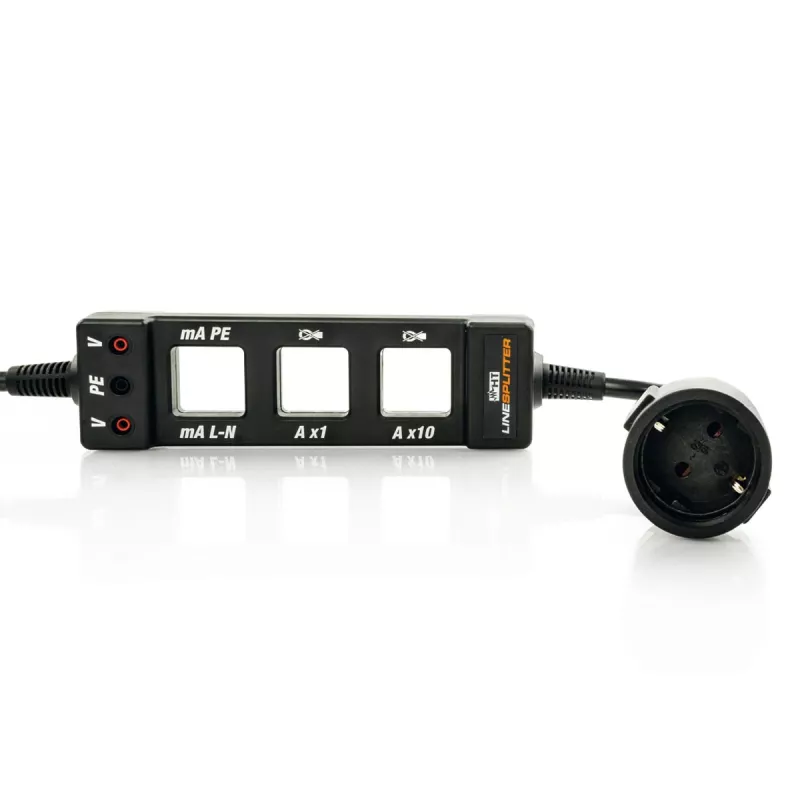

Elektriker und Wartungstechniker müssen oft Strom und Spannung an einem spannungsführenden Stromkreis messen, ohne die Stromversorgung zu unterbrechen. Der HT Instruments Line Splitter Messadapter 2009680 wird in eine Standard-Schuko-Steckdose gesteckt und trennt die Außen- und Neutralleiter, sodass ein Zangenmessgerät den Strom sicher im Verhältnis 1:10 messen kann, während 4-mm-Sicherheitsbuchsen für die direkte Spannungsmessung zur Verfügung stehen.

Wichtige Spezifikationen

• Eingang: Schuko-Stecker (CEE 7/4)
• Ausgang: Schuko-Steckdose (CEE 7/4)
• Strommessverhältnis: 1:1 direkt, 1:10 für Zangenmessgerät
• Spannungsmessung über 4-mm-Sicherheitsbuchsen
• Maximaler Betriebsstrom: 16 A AC
• Maximale Betriebsspannung: 250 V AC
• Frequenz: 50/60 Hz
• Sicherheitskategorie: CAT II 250V
• Doppelte Isolierung
• Einphasig
• Gehäuse: hochschlagfester Kunststoff
• Betriebstemperatur: 0°C bis 40°C
• Lagertemperatur: -10°C bis 50°C
• Relative Luftfeuchtigkeit: <80% RH (nicht kondensierend)
• Sicherheitsstandard: EN 61010-1

Warum dieses Produkt wählen

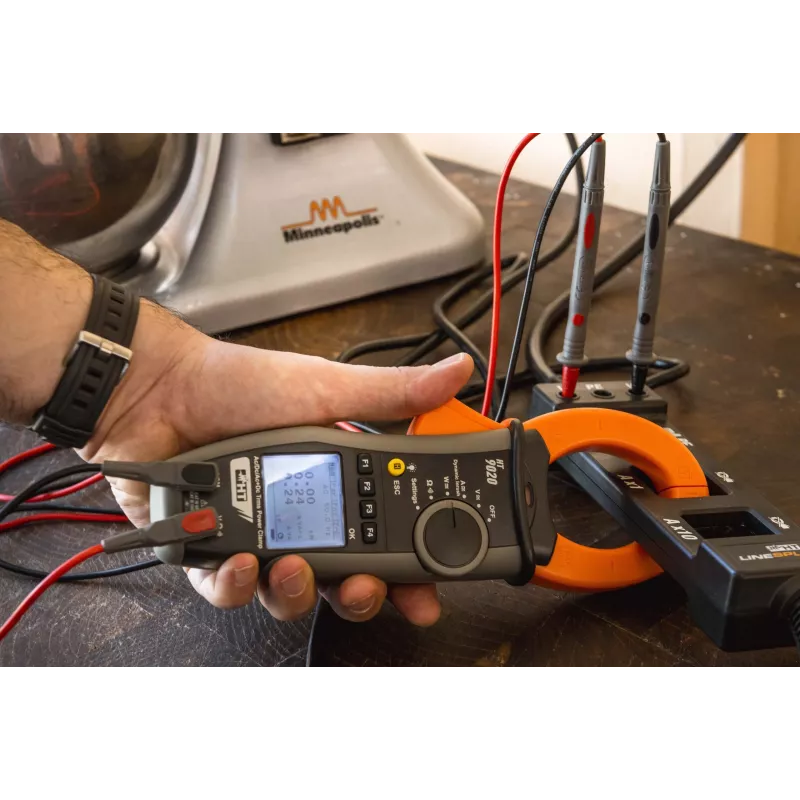

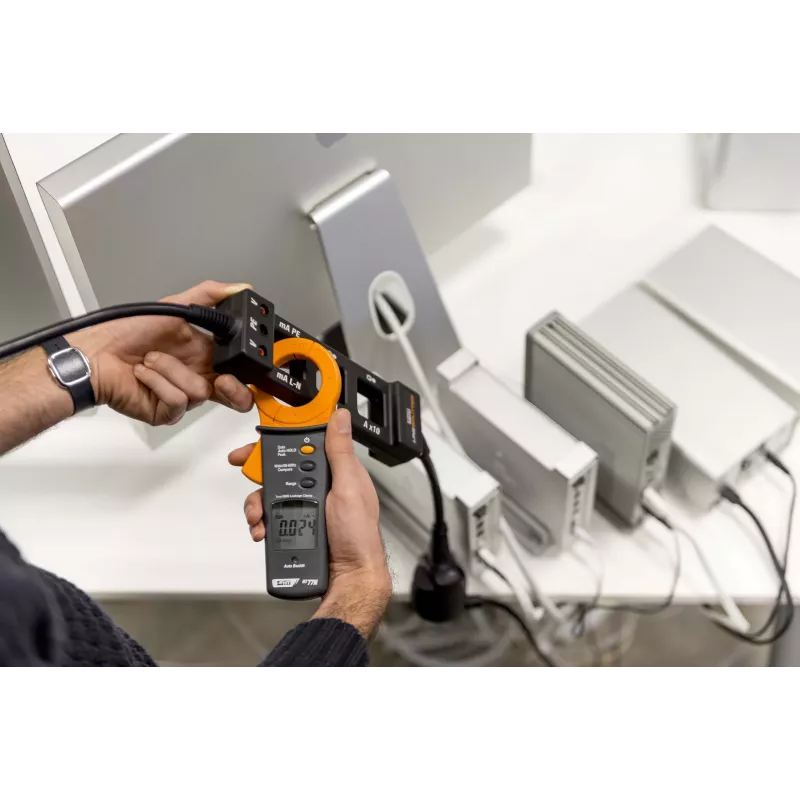

Dieser Line Splitter ermöglicht eine nicht-invasive Strommessung mit einem Zangenmessgerät, ohne den Stromkreis zu unterbrechen oder riskante Prüfleitungen zu verwenden. Das 1:10-Verhältnis verbessert die Genauigkeit bei niedrigen Strömen, und die 4-mm-Buchsen ermöglichen gleichzeitige Spannungsprüfungen mit einem Multimeter.

Ideale Anwendungsfälle

• Messung der Stromaufnahme von Geräten in Wohn- oder Gewerbeumgebungen
• Überprüfung der Spannungspräsenz an einer Steckdose
• Durchführung von Laststudien oder Energieaudits
• Prüfung von Stromkreisen zur Fehlersuche ohne Trennung

Gut zu wissen

Der Adapter ist für einphasige Systeme bis 16 A und 250 V ausgelegt. Er entspricht EN 61010-1 und bietet doppelte Isolierung für die Sicherheit des Benutzers. Befolgen Sie stets die örtlichen elektrischen Sicherheitsvorschriften bei Arbeiten an spannungsführenden Stromkreisen.
