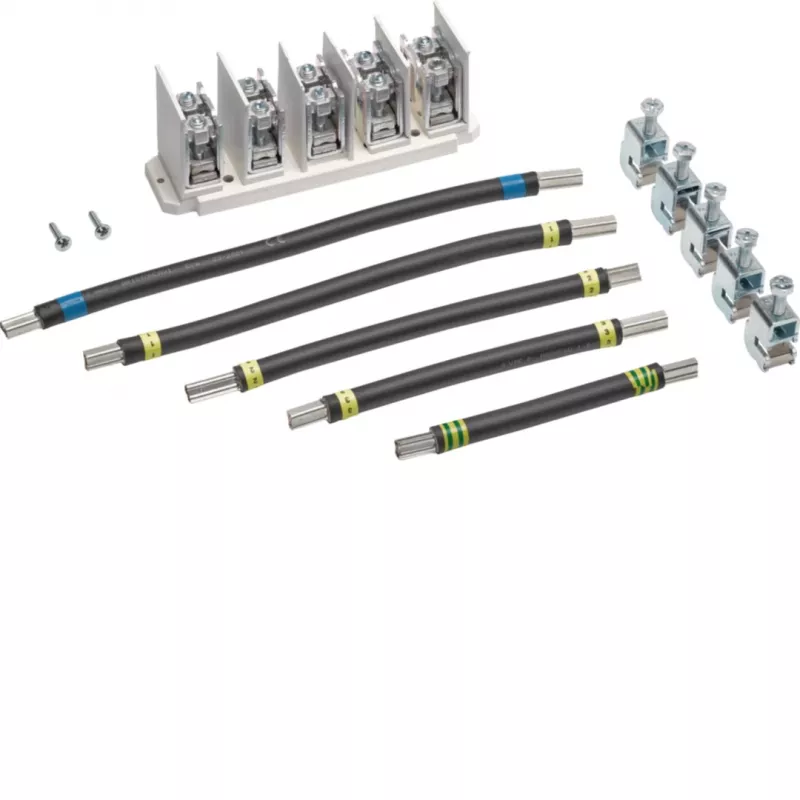

HAGER ZM15US Universal-Anschlusssatz 5-polig für Sammelschiene 12x5mm

Der HAGER ZM15US Universal-Anschlusssatz ist ein hochwertiger 5-poliger Sammelschienen-Anschlusssatz für den Einsatz in Hager univers Z Verteilerfeldern. Er ermöglicht sichere und zuverlässige Haupteingangs- oder -ausgangsverbindungen für Sammelschienensysteme mit den Abmessungen 12 x 5 mm (SaS). Dieses Zubehör ist unerlässlich für professionelle Elektroinstallationen, die eine robuste und normgerechte Verbindung erfordern.

Vorteile

Dieser Anschlusssatz bietet eine einfache und direkte Montage auf der Sammelschiene und gewährleistet eine stabile und dauerhafte Verbindung. Die Schraubklemmen nehmen einen breiten Querschnittsbereich von 1,5 mm² bis 50 mm² für starre Leiter und bis zu 35 mm² für flexible Leiter auf. Mit einer Bemessungsbetriebsspannung von bis zu 690 V AC und einer Bemessungsisolationsspannung von bis zu 1000 V AC bietet er hervorragende elektrische Leistung und Sicherheit. Das graue isolierte Gehäuse und die Kupferklemmen garantieren eine langlebige Zuverlässigkeit.

Geeignet für

• Hauptein-/ausgänge in Hager univers Z Verteilerfeldern
• Sammelschienensysteme mit 12 x 5 mm Abmessungen
• 5-polige Konfigurationen mit bis zu 250 A Bemessungsstrom (systemabhängig)
• Professionelle Elektroinstallationen in gewerblichen und industriellen Umgebungen

Technische Daten

• Produkttyp: Sammelschienen-Anschlusssatz
• Systemkompatibilität: Hager univers Z
• Polzahl: 5-polig
• Sammelschienenabmessungen: 12 x 5 mm (SaS)
• Leiteranschluss: Schraubklemme
• Min. starrer Leiterquerschnitt: 1,5 mm²
• Max. starrer Leiterquerschnitt: 50 mm²
• Min. flexibler Leiterquerschnitt: 1,5 mm²
• Max. flexibler Leiterquerschnitt: 35 mm²
• Bemessungsbetriebsspannung (Ue): 690 V AC
• Bemessungsisolationsspannung (Ui): 1000 V AC
• Bemessungsstoßspannungsfestigkeit (Uimp): 8 kV
• Bemessungsstrom: Bis zu 250 A (systemabhängig)
• Montageart: Direkt auf Sammelschiene
• Schutzart: IP20 (bei Einbau im Gehäuse)
• Material: Isoliertes Kunststoffgehäuse, Kupferklemmen
• Farbe: Grau
• Normen: IEC 61439-1, IEC 61439-2

Empfehlungen

Für eine optimale Leistung stellen Sie die Kompatibilität mit Ihrem spezifischen Hager univers Z Sammelschienensystem sicher. Beachten Sie stets die örtlichen Elektrovorschriften und Installationsrichtlinien. Dieser Anschlusssatz ist eine zuverlässige Wahl für professionelle Elektriker, die eine sichere und normgerechte Sammelschienenverbindungslösung suchen.
