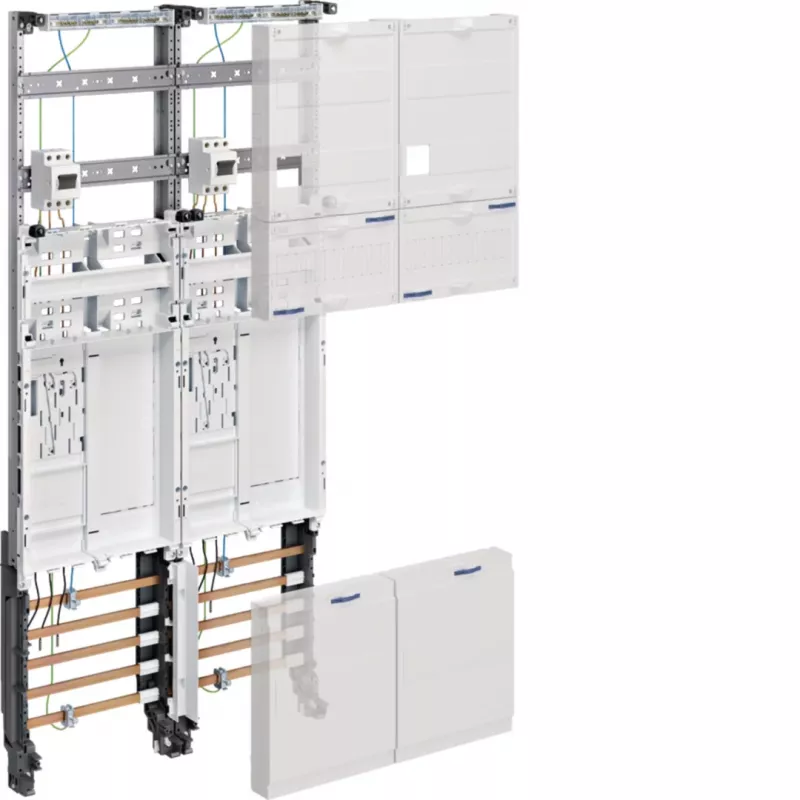

HAGER ZK3EH62 Komplettfeld, 2 Zählerplätze, BKE-I, Hauptschalter

Das HAGER ZK3EH62 ist ein komplettes Zählerverteilerfeld, das für elektrische Installationen in Wohn- und Gewerbegebäuden entwickelt wurde. Es integriert zwei eHZ-Zählerplätze mit BKE-I-Montage, einen 3-poligen Hauptschalter mit 63 A und ein dreireihiges Verteilerfeld in einer vormontierten Einheit. Dieses Design vereinfacht Planung und Installation im Vergleich zum Zusammenbau einzelner Komponenten und gewährleistet die Einhaltung der DIN VDE 0603-1 und DIN 43870-1.

Highlights

• Zwei Zählerplätze mit BKE-I-Montage für eHZ-Zähler
• Integrierter 3-poliger Hauptschalter mit 63 A
• 5-poliges Sammelschienensystem mit 250 A für zuverlässige Stromverteilung
• Verteilerfeld mit 3 Reihen, insgesamt 36 Teilungseinheiten (12 TE pro Reihe)
• Nennspannung 230/400 V AC, geeignet für Drehstromsysteme
• Schutzart IP2XC, ausgelegt für Schrankeinbau

Im täglichen Einsatz

Das ZK3EH62 ist für die einfache Integration in Hager univers Z Schränke konzipiert. Seine kompakte Bauweise aus Stahlblech und Kunststoff beherbergt alle wesentlichen Komponenten und reduziert so den Verdrahtungsaufwand und mögliche Fehler. Der Hauptschalter ermöglicht eine sichere Trennung der gesamten Installation, während das Sammelschienensystem eine stabile Stromverteilung zu den nachgeschalteten Stromkreisen gewährleistet. Die drei Verteilerreihen bieten ausreichend Platz für Leitungsschutzschalter und Fehlerstrom-Schutzeinrichtungen.

Technische Daten

• Anzahl der Zählerplätze: 2
• Zählermontageart: BKE-I (für eHZ-Zähler)
• Integrierter Hauptschalter: 3-polig, 63 A
• Sammelschienensystem: 5-polig, 250 A
• Verteilerfeld: 3 Reihen, insgesamt 36 TE
• Nennspannung: 230/400 V AC
• Schutzart: IP2XC
• Montage: für Schrankeinbau (z. B. Hager univers Z)
• Anschlussart: Schraubklemmen
• Material: Stahlblech / Kunststoff
• Normen: DIN VDE 0603-1, DIN 43870-1
• Systemtyp: 3-phasig

Abschließende Bemerkung

Das HAGER ZK3EH62 bietet eine vormontierte Lösung, die die Installationszeit verkürzt und eine gleichbleibende Qualität gewährleistet, was es zu einer praktischen Wahl für Elektriker und Schaltschrankbauer macht.
