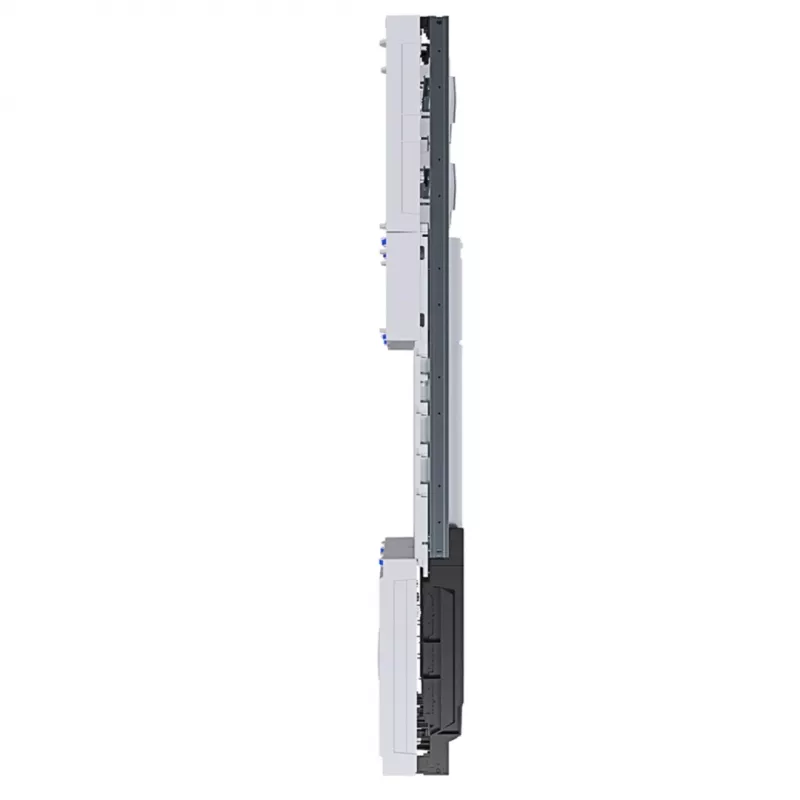

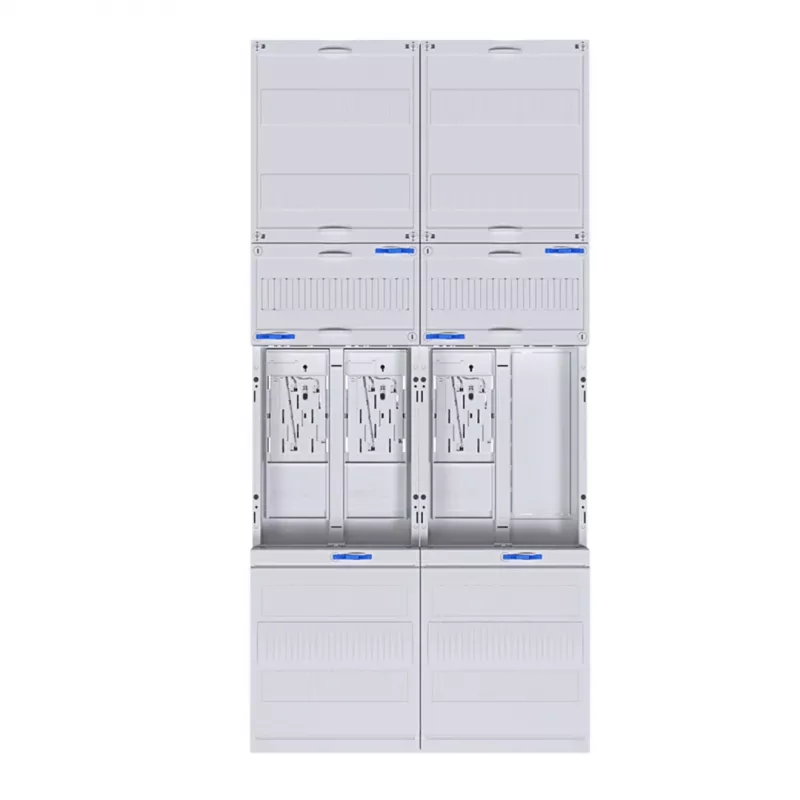

Hager univers Z Zählerfeld 3-Punkt 5-reihig 48 TE ZK3EN28

Bei elektrischen Installationen in Wohn- und Gewerbegebäuden erfordert die Integration von Versorgungszählern in das Verteilersystem oft ein spezielles, vorverdrahtetes Gehäuse, das strenge Anforderungen der Versorgungsunternehmen erfüllt. Das Hager univers Z Zählerfeld ZK3EN28 löst dies, indem es ein installtionsfertiges Zählerfeld für drei konventionelle 3-Punkt-Zähler in Kombination mit vier Verteilerreihen in einer kompakten Einheit bereitstellt.

Für wen ist es geeignet

Dieses Feld ist für Elektriker und Schaltschrankbauer gedacht, die Zähler- und Verteilertechnik in Wohn- oder Gewerbegebäuden installieren, in denen ein Hager univers Z Schranksystem verwendet wird. Es eignet sich für Projekte, die drei separate Zählerplätze erfordern, wie Mehrfamilienhäuser oder Gebäude mit mehreren Verbraucherkreisen.

Hauptmerkmale

• Drei Zählerplätze für konventionelle 3-Punkt-Zähler (Dreipunktzähler)
• Fünf Reihen insgesamt: ein 300 mm Zählerfeld und vier 150 mm Verteilerreihen mit je 12 TE (insgesamt 48 TE)
• Hauptsammelschienensystem für 250 A, 5-polig
• Zählerstromkreis für 63 A
• Integrierte 5-polige Hauptleitungsabzweigklemme (HLAK) für Leiter bis 35 mm²

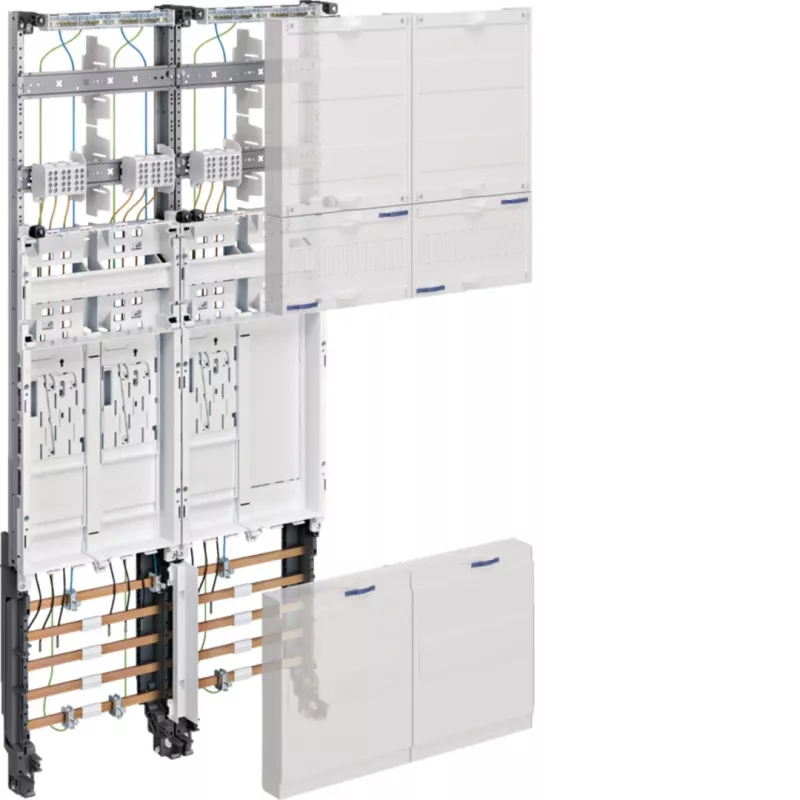

• Vorverdrahtete Zähleranschlüsse für schnellere Installation
• Snap-in-Montage für Hager univers Z Schränke
• Konstruktion aus verzinktem Stahl und Kunststoff

Technische Daten

• Systemkompatibilität: Hager univers Z
• Anzahl der Zählerplätze: 3
• Zählertyp: Konventionelle 3-Punkt-Zähler
• Bemessungsstrom (Hauptsammelschiene): 250 A
• Bemessungsstrom (Zählerstromkreis): 63 A
• Anzahl der Reihen: 5 (1 Zählerfeld, 4 Verteilerfelder)
• Verteilereinheiten pro Reihe: 12 TE
• Gesamte Verteilereinheiten: 48 TE
• Hauptsammelschienensystem: 5-polig
• Hauptleitungsabzweigklemme: Enthalten, 5-polig, bis 35 mm²
• Zählerbefestigungsplatte: Enthalten
• Verdrahtung: Vorverdrahtet für Zähleranschlüsse
• Montageart: Snap-in-Montage für univers Z Schränke
• Material: Verzinktes Stahlblech, Kunststoff
• Anwendung: Zählerinstallationen in Wohn- und Gewerbegebäuden
• Normenkonformität: DIN VDE 0603-1, DIN 43870-1, VDE-AR-N 4100
• Höhe des Zählerfelds: 300 mm
• Höhe des Verteilerfelds: 150 mm pro Reihe

Tipps

Stellen Sie sicher, dass die Schranktiefe zum univers Z System passt. Die vorverdrahteten Zähleranschlüsse reduzieren die Verdrahtungszeit, aber überprüfen Sie stets das Klemmenlayout des Zählers vor der Inbetriebnahme.
