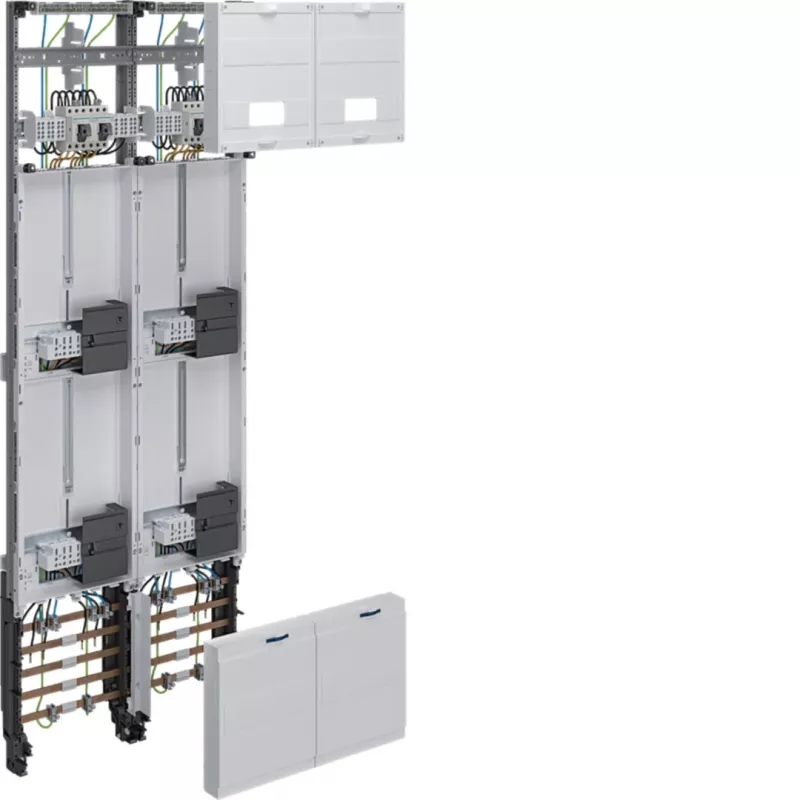

Hager univers Z Complete Metering Field 4 Meter Positions 3-Phase 1350mm ZK53X7T

Das Hager univers Z Complete Metering Field ZK53X7T ist ein vormontiertes, einbaufertiges Zählerfeld für die effiziente Energieverteilung in Wohn- und Geschäftsgebäuden. Mit 4 Zählerplätzen und 3-Phasen-Konfiguration bietet es eine kompakte und zuverlässige Lösung für TN-S- und TN-C-S-Systeme.

Vorteile

Dieses komplette Zählerfeld vereinfacht die Installation durch die Integration aller notwendigen Komponenten, einschließlich Hauptleitungsabzweigklemme (HLAK), Zähler-Montagekreuz und vorkonfektionierte Zähleranschlüsse. Die Konstruktion aus verzinktem Stahlblech gewährleistet Langlebigkeit, während das 5-polige Sammelschienensystem (L1, L2, L3, N, PE) flexible Verdrahtung ermöglicht. Die kompakten Abmessungen (1350x250x120 mm) erlauben eine einfache Integration in Standard-Zählerschränke.

Geeignet für

• Mehrfamilienhäuser mit Einzelverbrauchserfassung
• Gewerberäume mit mehreren Mietern oder getrennten Verbrauchszonen
• Neuanlagen oder Nachrüstungen in TN-S/TN-C-S-Netzen

Wichtige Spezifikationen

• Produkttyp: Komplettes Zählerfeld
• Serie: univers Z
• Anzahl der Zählerplätze: 4
• Phasenkonfiguration: 3-phasig
• Bemessungsstrom (max.): 63 A
• Bemessungsspannung: 230/400 V AC
• Höhe: 1350 mm
• Breite: 250 mm
• Tiefe: 120 mm
• Montageart: Für Zählerschrankeinbau
• Anschlussklemmen: Schraubklemmen
• Sammelschienensystem: 5-polig (L1, L2, L3, N, PE)
• Material: Verzinktes Stahlblech
• Schutzart (innen): IP2XC (bei Einbau in einen Schrank)
• Normen: DIN VDE 0603-1, DIN 43870-1

Empfehlungen

Für eine optimale Leistung stellen Sie sicher, dass der Zählerschrank ausreichend belüftet und geschützt ist. Dieses Feld ist für den Einsatz mit Standard-Hutschienenzählern ausgelegt. Beachten Sie bei der Installation stets die örtlichen Elektrovorschriften und -bestimmungen.
